EINSTELLUNGEN UND FEHLERSUCHE

VORSICHT
Nehmen Sie keine Einstellungen bei
laufendem Motor vor. Die Maschine
m u s s a u f e b e n e m U n t e r g r u n d
geparkt sein, der Motor gestoppt,
PTO deaktiviert, die Parkbremse
eingelegt und der Zündschlüssel
abgezogen werden.
VORSICHT
Klemmen Sie immer das negative
Kabel von der Batterie ab, wenn Sie
Wartungsarbeiten am Motor, der
Kupplung oder dem elektrischen
System vornehmen. Demontieren
Sie das linke Schutzblech, um an die
Batterie zu
gelangen.
LEISTUNGSVERLUST IM
HYDROGETRIEBE
Prüfen Sie den Ölstand. Vergewissern Sie
sich, dass alle hydraulischen Leitungen fest
sind und nicht lecken. Der Antriebsriemen
muss fest sitzen und darf nicht verrutschen.
Ü b e r p r ü f e n S i e d i e E i n s t e l l u n g e n d e r
Parkbremse. Das Gleitschutzventil der Pumpe
muss fest sitzen, sodass sich die Pumpe nicht
bewegt.
DEMONTAGE DES
ANTRIEBSRIEMENS SYSTEM
(siehe Abb. 11)
1. Entfernen Sie den Keilriemen (A) wie
im Abschnitt Keilriementausch Seite 41
beschrieben.
2. E n t f e r n e n
S i e
Kupplungsschraube (B) und schieben Sie
die Kupplung (C) von der Kurbelwelle.
3. L ö s e n
S i e
S p a n n r o l l e n a r m s c h r a u b e ( D ) , u n d
entfernen Sie die .312 Zoll Schraube
( E ) d i e d e n R i e m e n s p a n n h a l t e a r m
h ä l t . L ö s e n S i e m i t e i n e m ½ Z o l l
Drehmomentschlüssel, der in das ½ Zoll
quadratische Loch eingefügt wurde, die
d i e
m i t t l e r e
3 / 8
Z o l l
34
F
B
C
12071
quadratisches Loch
Führungsrollenantriebsscheibe um die
Spannung des Riemens zu lösen.
4. Demontieren Sie den Keilriemen (F) von
der Spannrolle.
5. Montieren Sie den neuen Riemen auf dem
gelockerten Führungsrollenhaltearm.
Befestigen Sie die .312 Zoll Schraube
( E ) m i t d e m D r e h m o m e n t s c h l ü s s e l
(normalerweise in das mittlere Loch) in den
Führungsrollenhaltearm. Überspannen
Sie den Riemen nicht zu stark. Der
R i e m e n s o l l t e n u r g e n u g S p a n n u n g
haben um nicht von der Führungsrolle zu
rutschen. Ziehen Sie danach die 3/8 Zoll
Spannrollenarmschraube (D) wieder an.
6. Montieren Sie den Mähdeckkeilriemen
wie im Kapitel Mähdeckriemen Austausch
Seite 41 beschrieben.
KEINE NEUTRALE POSITION
Sollten die Antriebsräder vor- oder rückwärts
fahren, wenn die Lenkhebel in neutraler
Position stehen, müssen Sie die Einstellungen
korrigieren.
A
D
E
1/2 Zoll

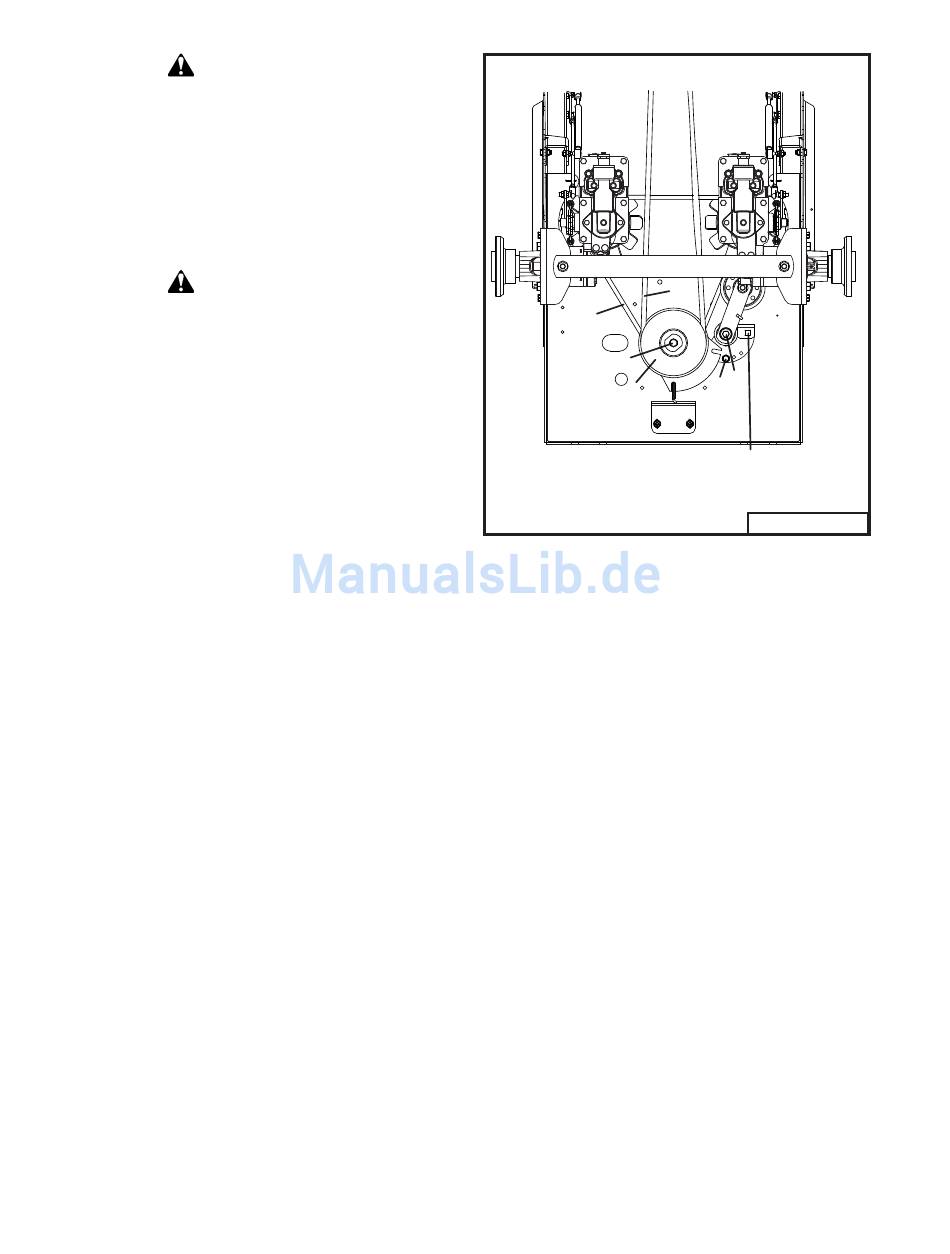

Abb. 11
