4 Über die Geräte und Optionen
▪ Welche Außeneinheiten als eigenständige Einheiten verwendet
werden müssen, und welche Außeneinheiten kombiniert werden
können
4.2

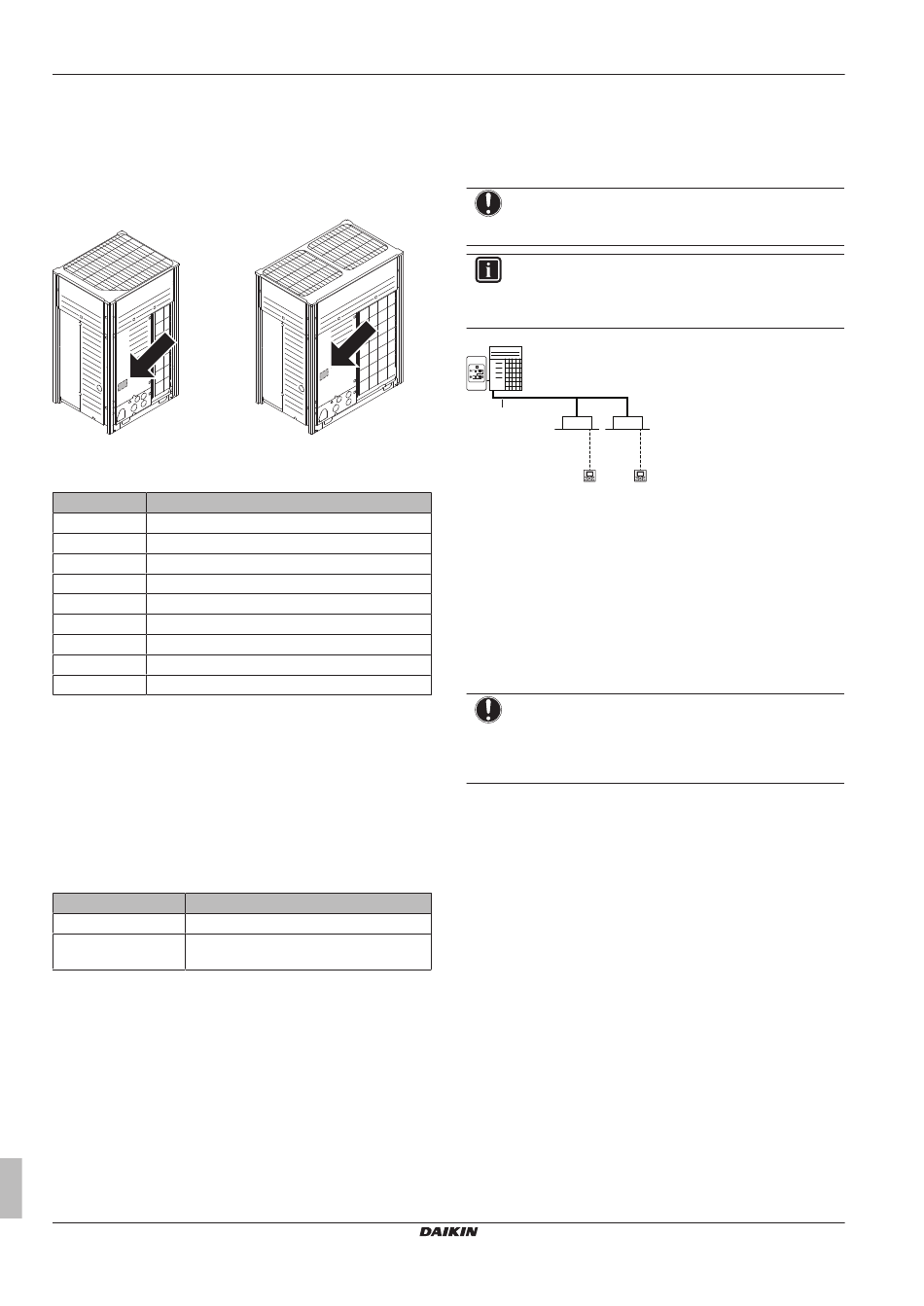

Typenschild: Außeneinheit
Wo?
8~12 HP
Modellkennung
Beispiel: R X Y Q Q 18 U7 Y1 B
Code
R
Außenluft gekühlt
X
Wärmepumpe (nicht-kontinuierliches Heizen)
Y
Nur Paarmodul
Q
Kältemittel R410A
Q
Austausch-Funktion
18
Leistungsklasse
U7
Modellreihe
Y1
Stromversorgung
B
Europäischer Markt
(a)
Beim RXYQQ gibt es keine Einschränkung hinsichtlich der
Verwendung als Mehrfachmodul.
4.3
Über die Außeneinheit
Diese Installationsanleitung gilt für das VRV IV, das vollständig
inverterbetriebene Wärmepumpensystem für Austauschzwecke.
Je nach Situation können die vorhandenen Kältemittelleitungen einer
vorherigen Installation wiederverwendet werden, in einigen Fällen
sogar Inneneinheiten.
Modellreihe:
Modell
RXYQQ8~20
Modell Einzel-Einheit.
RXYQQ22~42
Modell Multi-Einheit (bestehend aus 2 oder
3 RXYQQ*-Modulen).
Je nach Typ der gewählten Außeneinheit gibt es einige Funktionen,
die zur Verfügung stehen oder nicht. Welche das sind, ist in dieser
Installationsanleitung
an
den
angegeben. Bestimmte Funktionen haben exklusive Modellrechte.
Diese Einheiten sind für die Außeninstallation gedacht und für den
Einsatz
von
Wärmepumpen,
Anwendungen gehören.
Diese Einheiten haben (bei Einzel-Einsatz) Heizleistungen von 25
bis 63 kW und Kühlleistungen von 22,4 bis 56 kW. Bei Multi-Einsatz-
Kombinationen kann die Heizleistung auf bis zu 132 kW angehoben
werden und die Kühlleistung auf bis zu 118 kW.
Referenz für Installateure und Benutzer
10
14~20 HP
Erklärung
(a)
Beschreibung
jeweils
betreffenden
Stellen
zu
denen
auch
Luft-zu-Luft-
Die Außeneinheit ist konzipiert für den Betrieb im Heizmodus bei
Umgebungstemperaturen von –20°C WB bis 15,5°C WB, im
Kühlmodus bei Umgebungstemperaturen von –5°C DB bis 43°C DB.
4.4
Systemanordnung
HINWEIS
Das System darf nicht bei Temperaturen unter –15°C
aufgebaut werden.
INFORMATION
Inneneinheiten können nicht beliebig kombiniert werden;
Richtlinien dazu siehe
"4.5.2 Mögliche Kombinationen von
Inneneinheiten" auf
Seite 10.
a
e
c
c
b
d
d
a
VRV IV Austausch-Wärmepumpen-Außeneinheit
b
Kältemittelrohre
c
VRV Inneneinheit mit direkter Dampfdehnung (DX)
d
Benutzerschnittstelle (je nach Typ der Inneneinheit fest
zugeordnet)
e
Remote-Umschalter für Kühlen/Heizen
4.5
Kombinieren von Geräten und
Optionen
4.5.1
Über das Kombinieren von Einheiten und
Optionen
HINWEIS
Damit gewährleistet ist, dass Ihre Systemeinrichtung
(Außeneinheit + Inneneinheit(en)) funktioniert, richten Sie
sich nach den jüngsten technischen Datenbuch für die
VRV IV Austausch-Wärmepumpe.
Das VRV IV Austausch-Wärmepumpensystem kann mit mehreren
Inneneinheit-Typen
kombiniert
Verwendung von R410A konzipiert.
Eine Übersicht über die verfügbaren Einheiten finden Sie im
Produktkatalog für das VRV IV.
In einer Übersicht wird gezeigt, welche Inneneinheit-Außeneinheit-
Kombinationen erlaubt sind. Nicht alle Kombinationen sind erlaubt.
Sie sind abhängig von Regeln (Kombinationen bestehend aus
Außen- und Inneneinheiten, Einsatz einer Einzel-Außeneinheit,
Einsatz eines Systems mehrerer Außeneinheiten, Kombinationen
zwischen Inneneinheiten usw.), die im technischen Datenbuch
angegeben sind.
4.5.2
Mögliche Kombinationen von
Inneneinheiten
Allgemein können folgende Typen von Inneneinheiten an das VRV
IV Austausch-Wärmepumpensystem angeschlossen werden. Die
Liste ist nicht abschließend und ist abhängig von Kombinationen der
Modelle sowohl bei Außeneinheiten als auch bei Inneneinheiten.
▪ VRV
Inneneinheiten
mit
Expansion) (DX), die für R410A ausgelegt sind und die nicht für
R410A ausgelegt sind.
▪ AHU
(Luft-zu-Luft-Anwendungen):
erforderlich, je nach Anwendung.
werden
und
ist
nur
für
direkter
Dampfdehnung
(Direct
EKEXV-Kit+EKEQ-Box
RXYQQ8~20U7Y1B
VRV IV Q+ Wärmepumpen-Baureihe
