5 Vorbereitung
Tatsächliche
120 m
Rohrlänge
Beispiel 1,1
▪ Einheit 8: a+b+c+d+e+f+g+p≤120 m
Beispiel 1,2
▪ Einheit 6: a+b+h≤120 m
▪ Einheit 8: a+i+k≤120 m
Beispiel 1,3
▪ Einheit 8: a+i≤120 m
Beispiel 2,1
▪ Einheit 8: a+b+c+d+e+f+g+p≤120 m
Äquivalente
150 m
Länge
Gesamte
300 m
Rohrleitungsläng
Beispiel 1,1
e
▪ a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤300 m
Beispiel 2,1
▪ a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤300 m
▪ Zwischen Außenabzweig und Außeneinheit (nur im Fall einer
Installation mit mehreren Außeneinheiten)
Tatsächliche
10 m
Rohrlänge
Beispiel 3
▪ r, s, t≤10 m; u≤5 m
Äquivalente
13 m
Länge
Maximal zulässiger Höhenunterschied
H1
≤50 m (40 m) (wenn sich die Außeneinheit unterhalb von
Inneneinheiten befindet)
H2
≤15 m
H3
≤5 m
Maximal zulässige Länge nach Abzweig
Rohrlänge von erstem Kältemittel-Abzweigsatz zur Inneneinheit ≤40
m.
Beispiel 1.1: Einheit 8: b+c+d+e+f+g+p≤40 m
Beispiel 1.2: Einheit 6: b+h≤40 m, Einheit 8: i+k≤40 m
Beispiel 1.3: Einheit 8: i≤40 m
Eine Erweiterung ist jedoch möglich, wenn alle unten aufgeführten
Bedingungen erfüllt werden. In diesem Fall kann die Limitierung auf
bis zu 90 m erweitert werden.
1
a
b
c
d
e
f
2
A
B
C
D
E
h
i
j
k
l
3
1
2
3
4
5
1
Außeneinheiten
2
Refnet-Anschlüsse (A~G)
3
Inneneinheit (1~8)
Bedingungen:
a
Die Rohrlänge zwischen allen Inneneinheiten zum nächsten
Abzweigsatz beträgt ≤40 m.
Beispiel: h, i, j ... p ≤40 m
Referenz für Installateure und Benutzer
18
g
F
G
p
H1
m
n
6
7
8
H2
b
Ist die Rohrlänge zwischen erstem und letztem Abzweigsatz
über 40 m, muss die Rohrstärke von der Gasleitung und der
Flüssigkeitsleitung vergrößert werden.
Hat die Leitung eine größere Stärke bekommen als die
Hauptleitung, muss die Stärke der Hauptleitung auch erhöht
werden.
Die Rohrleitungsstärke wie folgt vergrößern:
9,5 → 12,7; 12,7 → 15,9; 15,9 → 19,1; 19,1 → 22,2; 22,2 →
(a)
(a)
25,4
; 28,6 → 31,8
; 34,9 → 38,1
(a) Wenn die festgelegte Stärke NICHT verfügbar ist, müssen
Sie die Standardstärke verwenden. Eine Stärke größer als
festgelegte vergrößerte Stärke ist NICHT zulässig. Aber auch
wenn Sie die Standardstärke verwenden, dürfen Sie die
maximal zulässige Länge nach dem ersten Abzweig erhöhen,
sofern alle anderen Bedingungen erfüllt werden.
Beispiel: Einheit 8: b+c+d+e+f+g+p ≤90 m und b+c+d+e+f+g
>40 m; ist die Rohrstärke von b, c, d, e, f, g zu erhöhen.
c
Ist die Rohrstärke erhöht worden (Schritt b), ist die Rohrlänge
doppelt zu zählen (außer bei der Hauptleitung und bei den
Rohren, deren Stärke nicht vergrößert wurde).
Die Gesamtleitungslänge muss innerhalb der Limitierung liegen
(siehe Tabelle oben).
Beispiel: a+b×2+c×2+d×2+e×2+f×2+g×2+h+i+j+k+l+m+n
+p≤300 m.
d
Die Rohrlängen-Unterschied zwischen der nächsten
Inneneinheit (ab Abzweig) zur Außeneinheit einerseits und der
am weitesten entfernten Inneneinheit zur Außeneinheit
andererseits ist ≤40 m.
Beispiel: Die am weitesten entfernte Inneneinheit 8. Die
nächstgelegene Inneneinheit 1 → (a+b+c+d+e+f+g+p)–(a+h)
≤40 m.
5.3.6

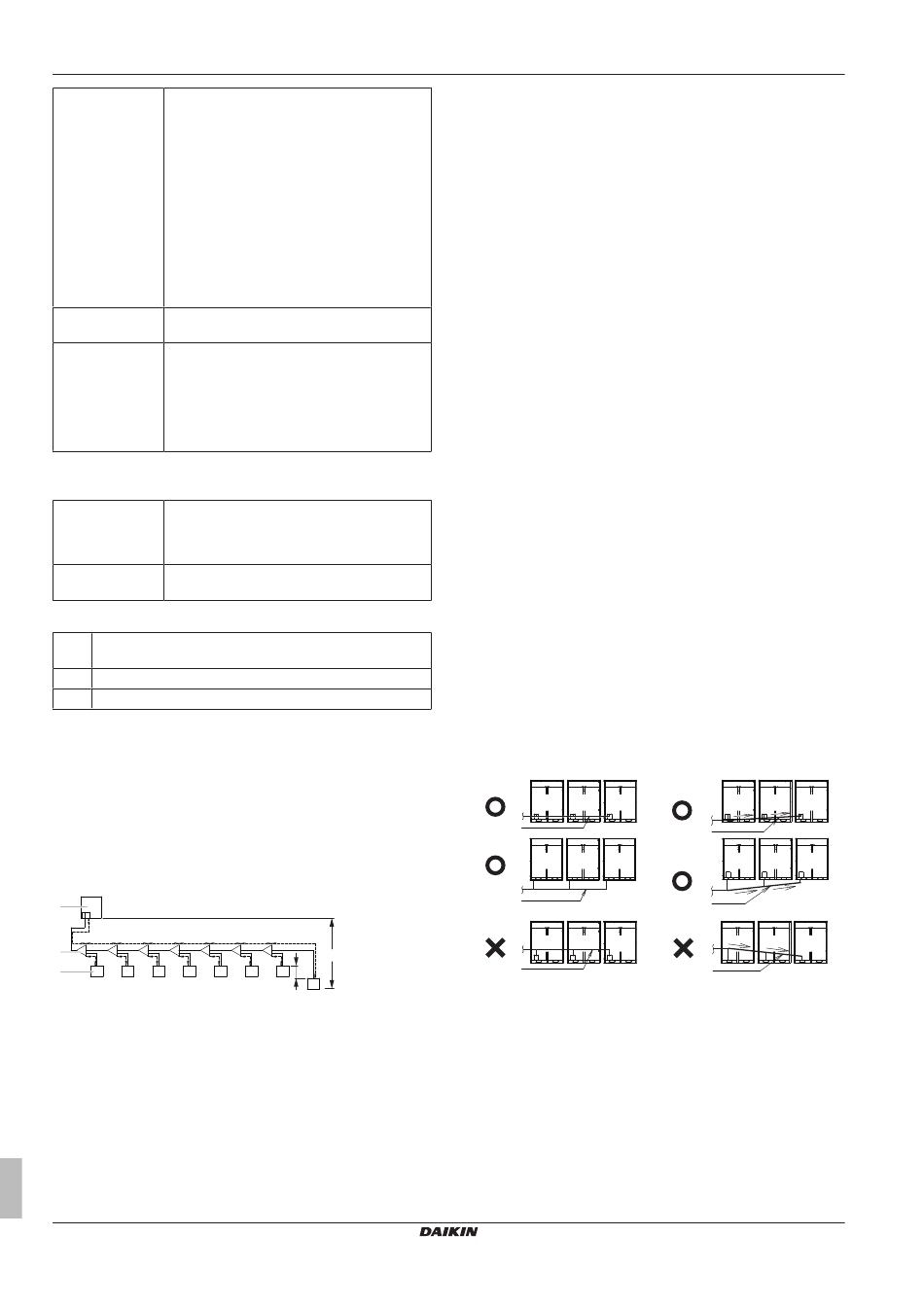

System mit mehreren Außeneinheiten:
Mögliche Anordnungen
▪ Die Rohre zwischen den Außeneinheiten müssen waagerecht
verlaufen oder leicht aufwärts gerichtet, damit der Ölfluss
gewährleistet ist und kein Öl zurückgehalten wird.
Muster 1
a
b
a
b
a
b
a
Zur Inneneinheit
b
Rohrleitungen zwischen Außeneinheiten
X
Nicht zulässig (Im Rohrsystem bleibt Öl zurück)
O
Zulässig
▪ Damit im Rohr zur äußersten Außeneinheit der Ölfluss
gewährleistet ist und kein Öl zurückgehalten wird, schließen Sie
das
Absperrventil
und
die
Außeneinheiten immer so an, wie es in der nachstehende
Abbildung als eine der 4 korrekten Möglichkeiten gezeigt wird.
(a)
Muster 2
a
b
a
b
a a
b
Rohrleitungen
zwischen
den
RXYQQ8~20U7Y1B
VRV IV Q+ Wärmepumpen-Baureihe
4P546229-1 – 2018.09
