ENCODER INCREMENTALI SENO/COSENO DI SICUREZZA
In funzione dell'utilizzo specifico, lo statore/il dispositivo antirotazione è soggetto
ad una usura minima. Vedere il capitolo Manutenzione e riparazioni.
Se non diversamente indicato, è utilizzato un coefficiente di frizione pari a 0,14 per
tutti i collegamenti avvitati.
Se non diversamente
resistenza 8.8.
Il cavo dell'encoder deve essere posato senza trazione, in modo che non sia
applicata una coppia addizionale all'encoder. I raggi di curvatura minimi del cavo
devono essere rispettati.

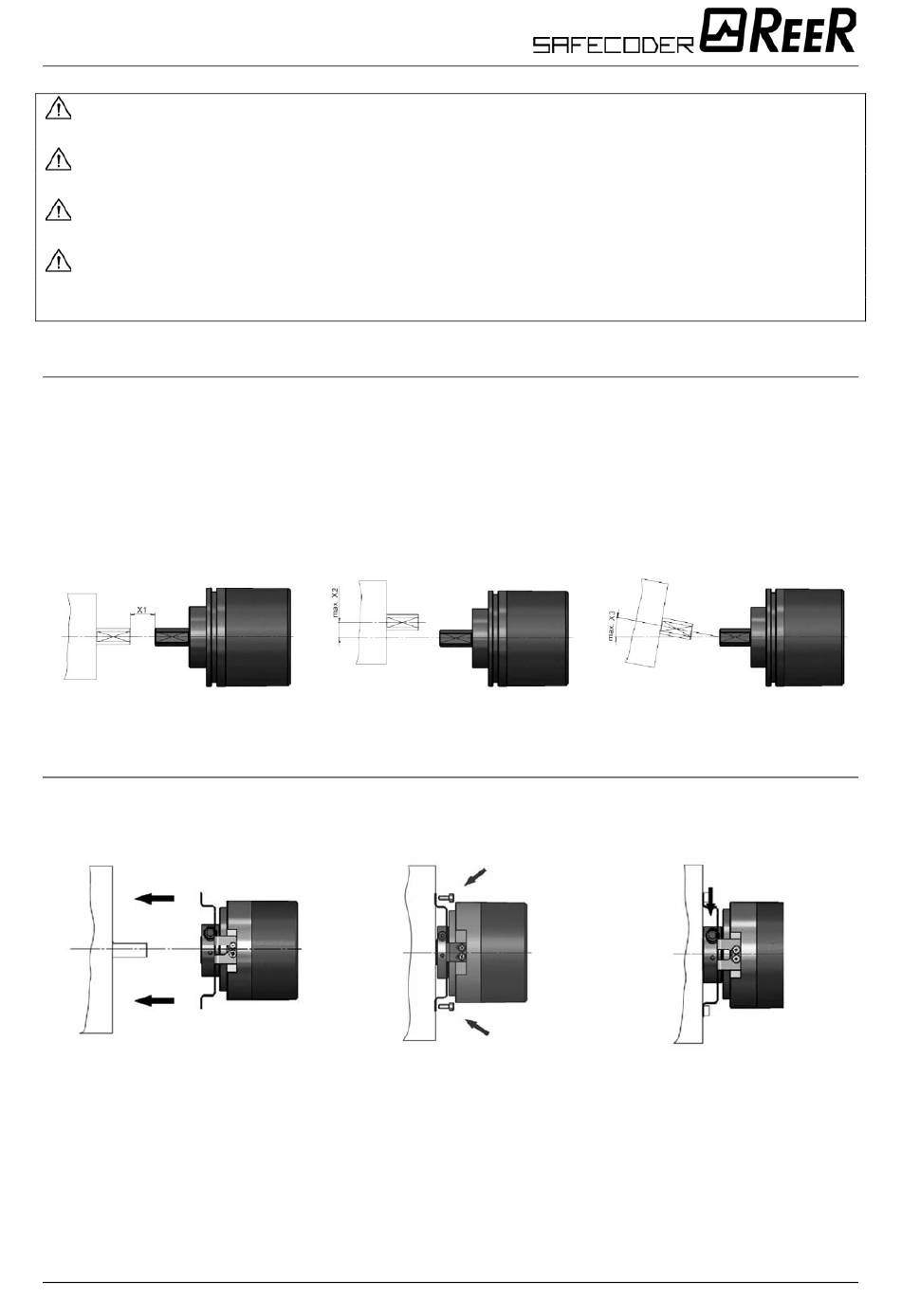

7.1.1 Raccomandazioni generali per il montaggio degli encoder ad albero sporgente
Verificare l'offset degli alberi.
•
Proteggere l'elemento di compensazione evitando di piegarlo eccessivamente o di
•
danneggiarlo durante il montaggio.
Allineare l'accoppiamento sugli alberi e fissarlo senza precarico.
•
Il collegamento tra l'encoder e l'albero motore deve essere concepito in modo tale da
poter escludere la rottura del collegamento.
Offset assiale
7.1.2 Raccomandazioni generali per il montaggio degli encoder ad albero cavo
Montaggio di un encoder dotato di un accoppiamento su un albero.
Rispettare il seguente ordine di operazioni per il montaggio:
1. Infilare l'encoder sull'albero.
2. Avvitare lo statore/il dispositivo antirotazione sulla flangia della parte motrice,
senza precarico.
3. Serrare l'anello di serraggio alla coppia predefinita, senza esercitare alcun
precarico sullo statore / sul dispositivo antirotazione.
8540939 - 05/2013 - Rev.0
indicato, tutte le
Offset radiale
viti appartengono alla
Offset angolare
classe di
