CODEURS INCRÉMENTAL SINUS/COSINUS DE SÉCURITÉ

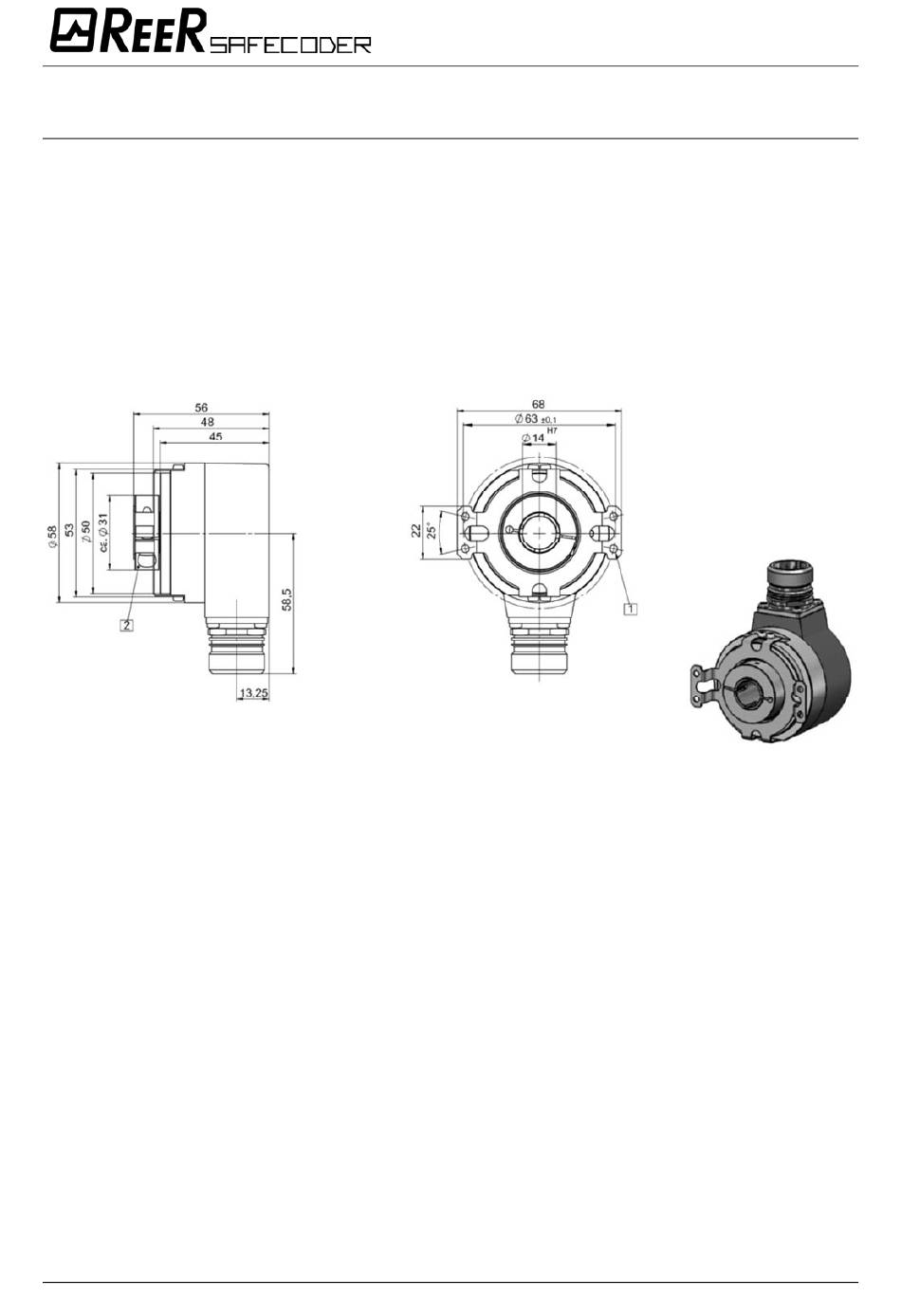

7.4 Codeur, arbre creux avec bague de serrage et stator anti-rotation SIL

Serrer la vis de fixation de la bague de serrage au couple de 2.5 Nm. Le stator anti-
rotation est fixé à l'aide de quatre vis M3 serrées au couple de 1 Nm et protégées contre
le desserrage. L'exploitant ou l'entreprise assurant l'installation du codeur doit s'assurer
que la méthode de fixation soit conforme aux exigences de sécurité en vigueur.
Tolérances max. admises pour la fixation de l'arbre:
- Décalage axial : 0.50 mm (+/-0.25 mm)
- Décalage radial : +/- 0.20 mm
- Décalage angulaire : 1°
10 8540939 - 05/2013 - Rev.0
