CODEURS INCRÉMENTAL SINUS/COSINUS DE SÉCURITÉ

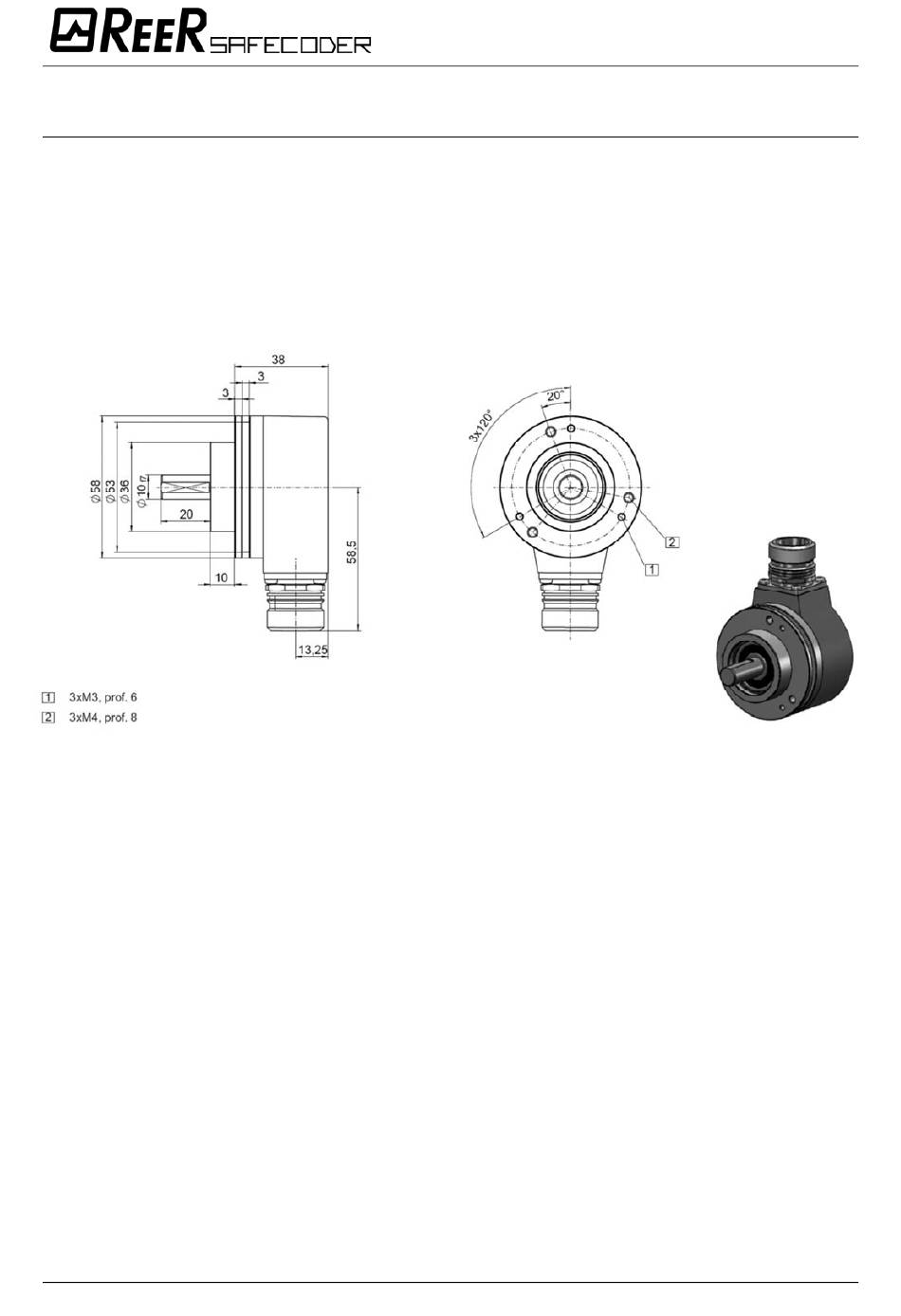

7.2 Codeur, arbre sortant avec méplat
Le codeur à arbre sortant est fixé par au moins 3 vis M3 vissées dans les taraudages
prévus à cet effet dans la bride; les vis doivent être serrées au couple de 1Nm et
protégées contre le desserrage. L'arbre doit être relié à la partie entraînante par
l'intermédiaire d'un élément compensateur et protégé contre le desserrage. Lors de la
fixation de l'arbre sortant, l'exploitant ou l'entreprise assurant l'installation du codeur
doit s'assurer que la méthode de fixation soit conforme aux exigences de sécurité en
vigueur.
