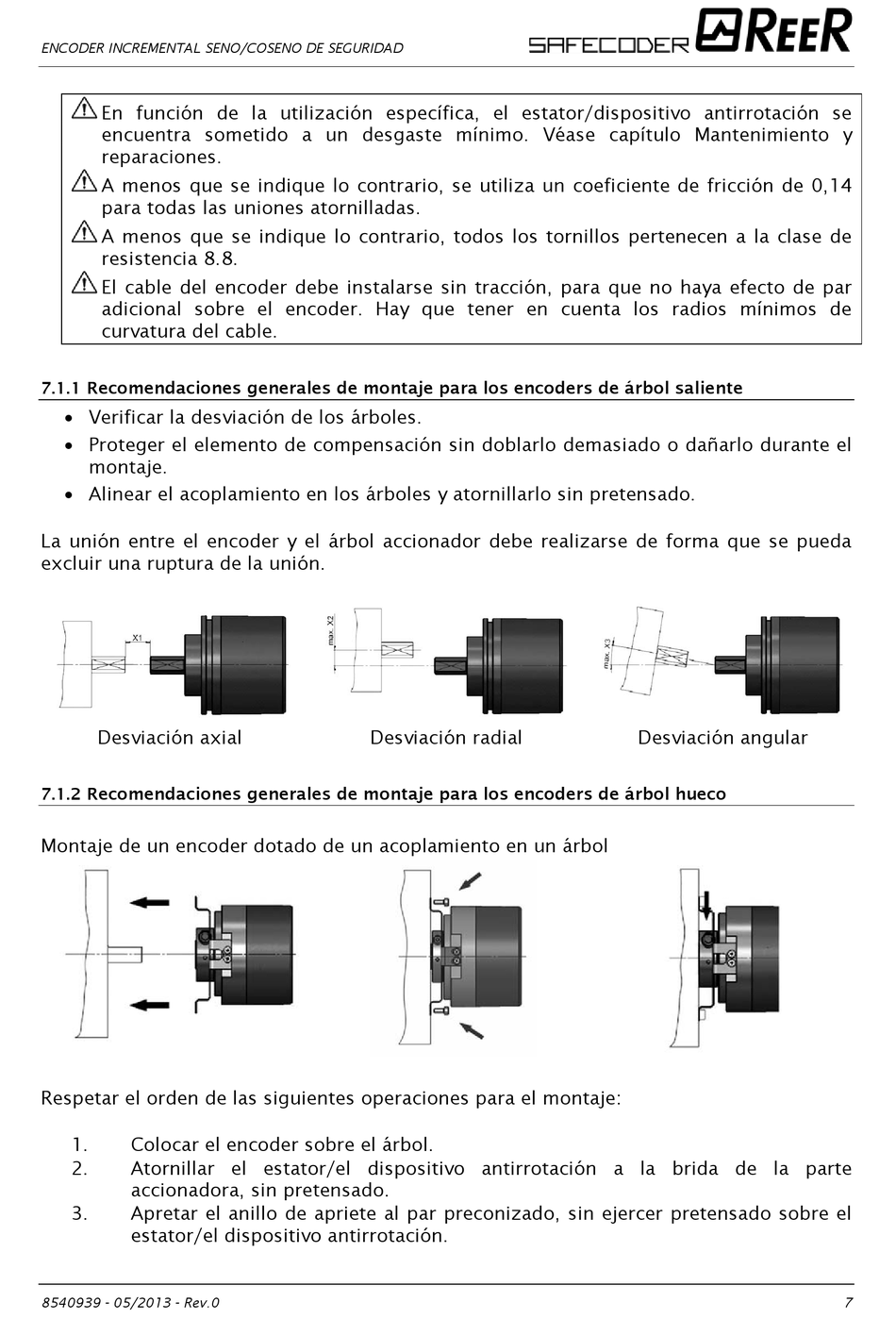

ENCODER INCREMENTAL SENO/COSENO DE SEGURIDAD
En función de la utilización específica, el estator/dispositivo antirrotación se
encuentra sometido a un desgaste mínimo. Véase capítulo Mantenimiento y
reparaciones.
A menos que se indique lo contrario, se utiliza un coeficiente de fricción de 0,14
para todas las uniones atornilladas.
A menos que se indique lo contrario, todos los tornillos pertenecen a la clase de
resistencia 8.8.
El cable del encoder debe instalarse sin tracción, para que no haya efecto de par
adicional sobre el encoder. Hay que tener en cuenta los radios mínimos de
curvatura del cable.
7.1.1 Recomendaciones generales de montaje para los encoders de árbol saliente
 Verificar la desviación de los árboles.
 Proteger el elemento de compensación sin doblarlo demasiado o dañarlo durante el
montaje.
 Alinear el acoplamiento en los árboles y atornillarlo sin pretensado.
La unión entre el encoder y el árbol accionador debe realizarse de forma que se pueda
excluir una ruptura de la unión.
Desviación axial
7.1.2 Recomendaciones generales de montaje para los encoders de árbol hueco
Montaje de un encoder dotado de un acoplamiento en un árbol
Respetar el orden de las siguientes operaciones para el montaje:
1. Colocar el encoder sobre el árbol.
2. Atornillar el estator/el dispositivo antirrotación a la brida de la parte
accionadora, sin pretensado.
3. Apretar el anillo de apriete al par preconizado, sin ejercer pretensado sobre el
estator/el dispositivo antirrotación.
