reer Safecoder series Montage-, Betriebs- Und Wartungsanleitung Seite 51

CODEURS INCRÉMENTAL SINUS/COSINUS DE SÉCURITÉ
En fonction de l'utilisation spécifique, le stator/le dispositif anti-rotation est soumis
à une usure minime. Voir le chapitre Maintenance et réparations.
Sauf indication contraire, un coefficient de friction de 0.14 est utilisé pour toutes les
liaisons vissées.
Sauf indication contraire, toutes les vis appartiennent à la classe de résistance 8.8.
Le câble du codeur doit être posé libre de toute traction, afin qu'aucun couple
supplémentaire ne soit appliqué au codeur. Les rayons de courbure minimaux du
câble doivent être respectés.

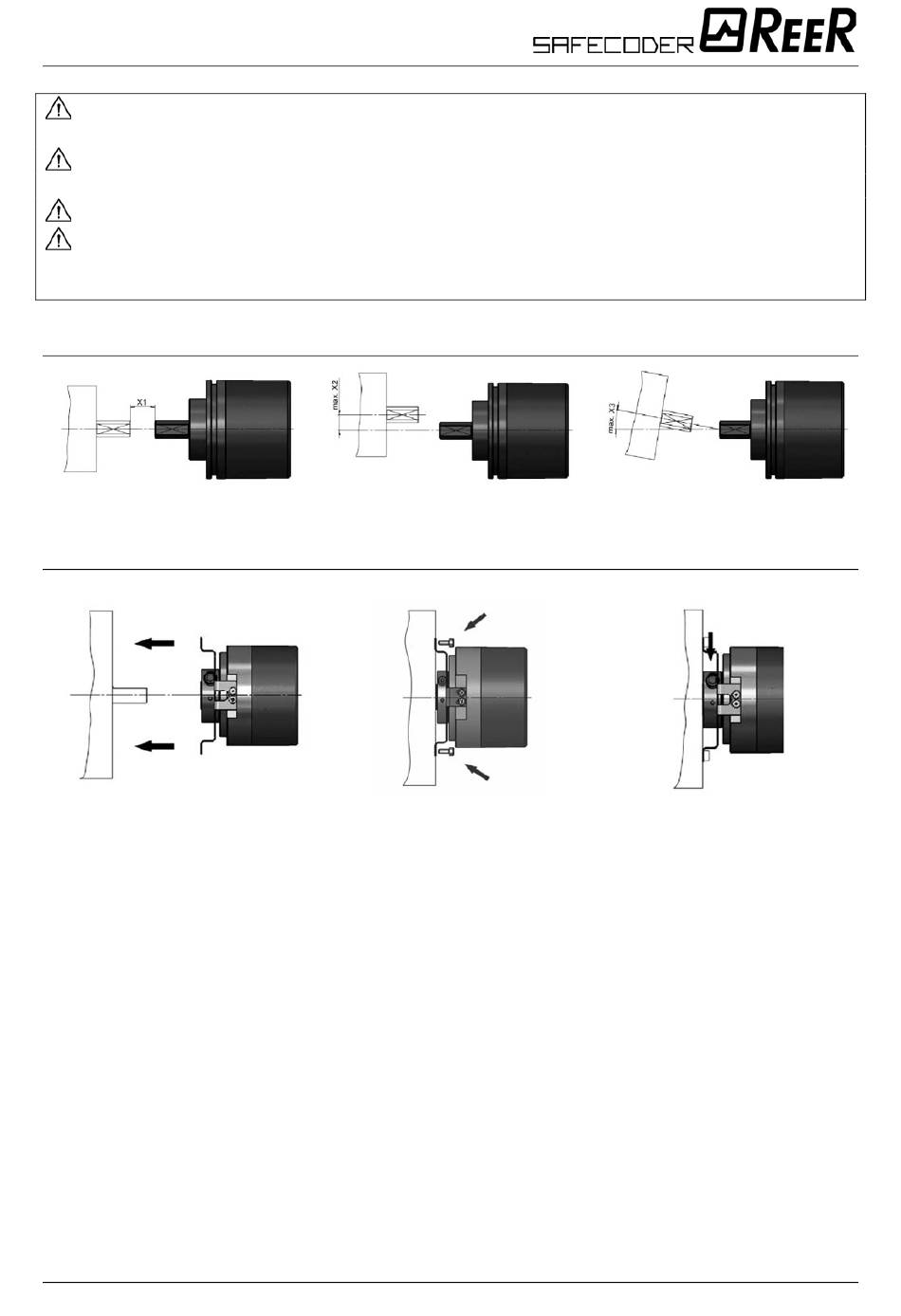

7.1.1 Recommandations générales de montage pour les codeurs à arbre sortant
Décalage axial
7.1.2 Recommandations générales de montage pour les codeurs à arbre creux
Respecter l'ordre des opérations suivant pour le montage:
1. Enfiler le codeur sur l'arbre.
2. Visser le stator / le dispositif anti-rotation sur la bride de la partie entraînante,
sans précontrainte.
3. Serrer la bague de serrage au couple préconisé, sans exercer de précontrainte sur
le stator / le dispositif anti-rotation.
8540939 - 05/2013 - Rev.0
Décalage radial Décalage angulaire
7
