ENCODER INCREMENTALI SENO/COSENO DI SICUREZZA

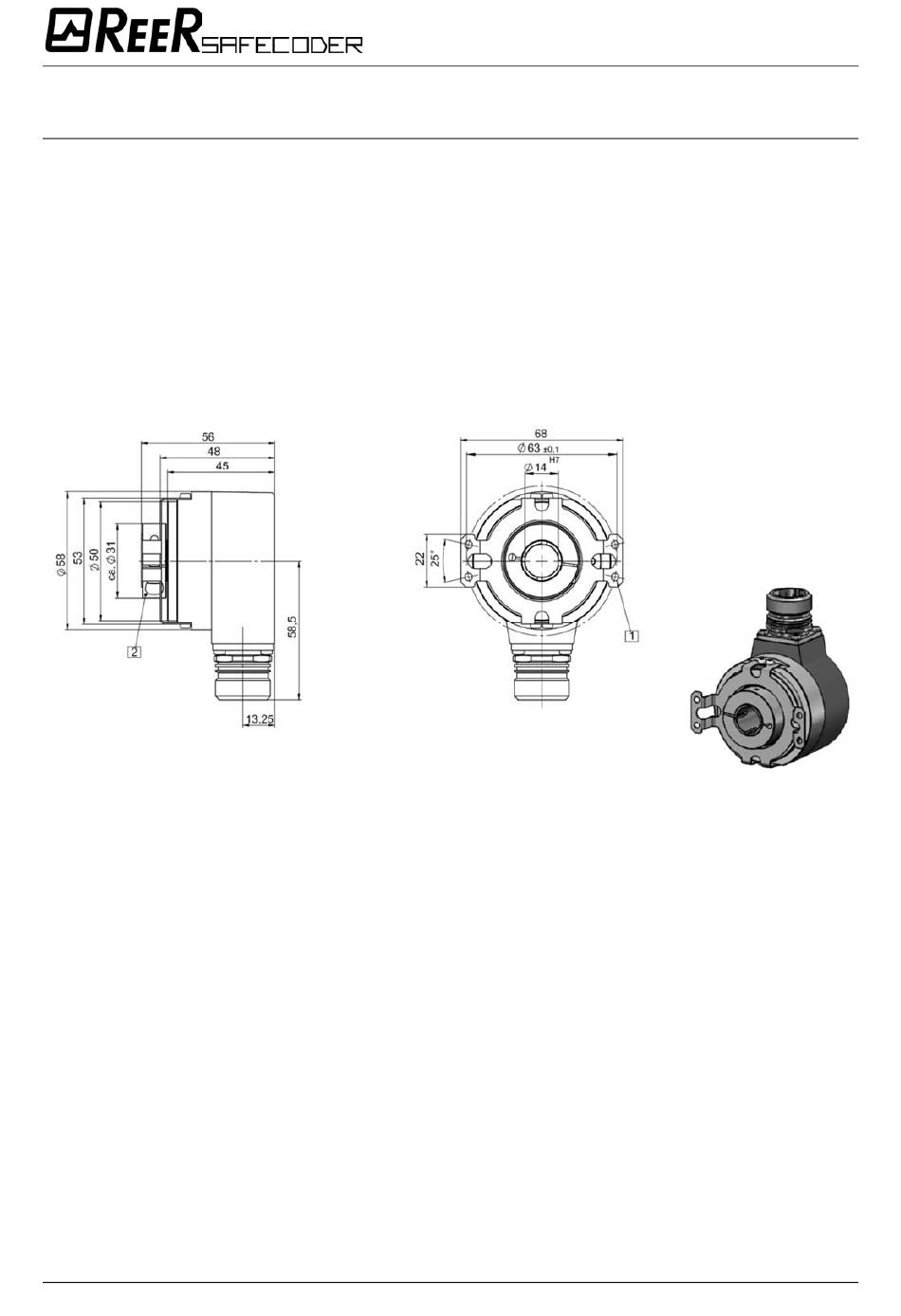

7.4 Encoder, albero cavo con anello di serraggio e statore antirotazione SIL

Serrare la vite di fissaggio dell'anello di serraggio con coppia di 2,5 Nm. Lo statore
antirotazione è fissato con l'ausilio di quattro viti M3 serrate con coppia di 1 Nm e
protette dall'allentamento. Il personale che realizza l'installazione dell'encoder deve
assicurarsi che il metodo di fissaggio sia conforme alle norme di sicurezza in vigore.
Tolleranze max. ammesse per il fissaggio dell'albero:
- Decalaggio assiale: 0.50 mm (+/-0.25 mm)
- Decalaggio radiale: +/- 0.20 mm
- Decalaggio angolare: 1°
10 8540939 - 05/2013 - Rev.0
