7.3 Drehgeber, Vollwelle mit Passfeder

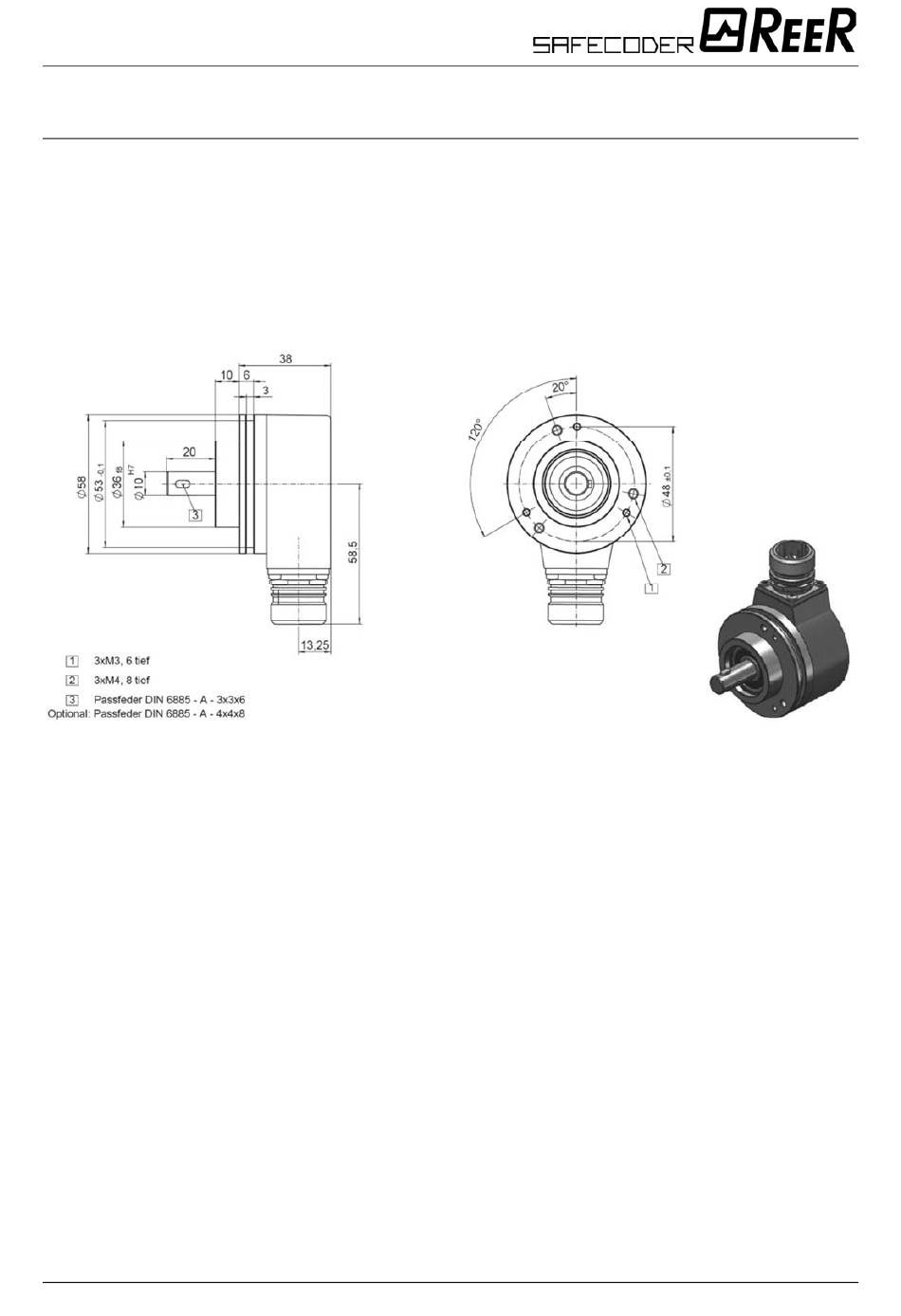

Die Befestigung des Vollwellendrehgebers mit Passfeder erfolgt über die im Flansch
vorgesehenen Gewindebohrungen mit mindestens drei M3 Schrauben, die mit 1 Nm
angezogen und gegen Lösen gesichert werden müssen. Die Anbindung der Welle muss
über ein Toleranz ausgleichendes Element mit dem Antrieb verbunden und gegen Lösen
gesichert werden. Bei der Anbindung der Vollwelle mit Passfeder muss der Betreiber oder
der Installationsbetrieb, der den Drehgeber befestigt, sicherstellen, dass die
Befestigungsmethode den gültigen Sicherheitsanforderungen entspricht.
