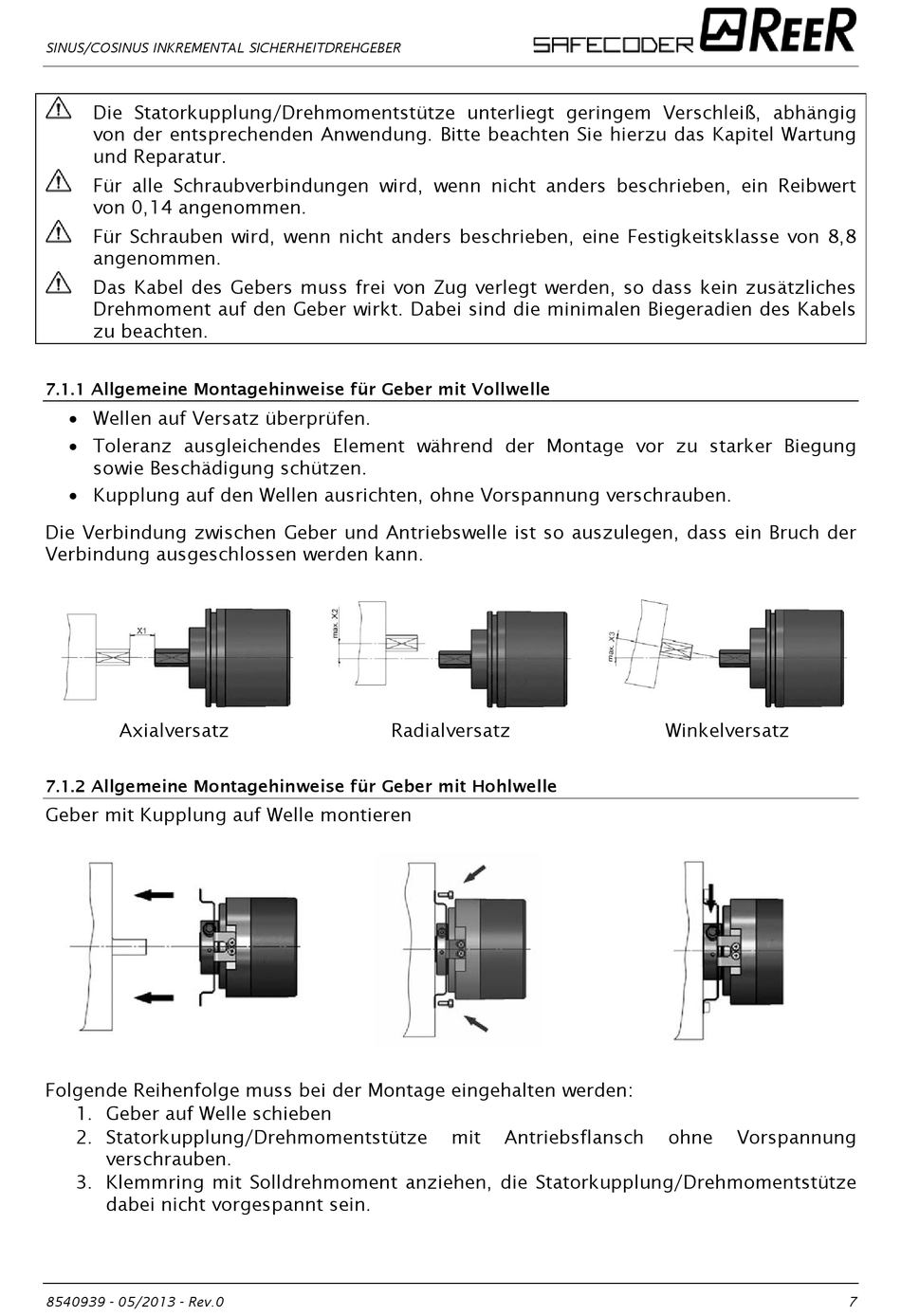

SINUS/COSINUS INKREMENTAL SICHERHEITDREHGEBER
Die Statorkupplung/Drehmomentstütze unterliegt geringem Verschleiß, abhängig
von der entsprechenden Anwendung. Bitte beachten Sie hierzu das Kapitel Wartung
und Reparatur.
Für alle Schraubverbindungen wird, wenn nicht anders beschrieben, ein Reibwert
von 0,14 angenommen.
Für Schrauben wird, wenn nicht anders beschrieben, eine Festigkeitsklasse von 8,8
angenommen.
Das Kabel des Gebers muss frei von Zug verlegt werden, so dass kein zusätzliches
Drehmoment auf den Geber wirkt. Dabei sind die minimalen Biegeradien des Kabels
zu beachten.
7.1.1 Allgemeine Montagehinweise für Geber mit Vollwelle
 Wellen auf Versatz überprüfen.
 Toleranz ausgleichendes Element während der Montage vor zu starker Biegung
sowie Beschädigung schützen.
 Kupplung auf den Wellen ausrichten, ohne Vorspannung verschrauben.
Die Verbindung zwischen Geber und Antriebswelle ist so auszulegen, dass ein Bruch der
Verbindung ausgeschlossen werden kann.
Axialversatz
7.1.2 Allgemeine Montagehinweise für Geber mit Hohlwelle
Geber mit Kupplung auf Welle montieren
Folgende Reihenfolge muss bei der Montage eingehalten werden:
1. Geber auf Welle schieben
2. Statorkupplung/Drehmomentstütze
verschrauben.
3. Klemmring mit Solldrehmoment anziehen, die Statorkupplung/Drehmomentstütze
dabei nicht vorgespannt sein.
