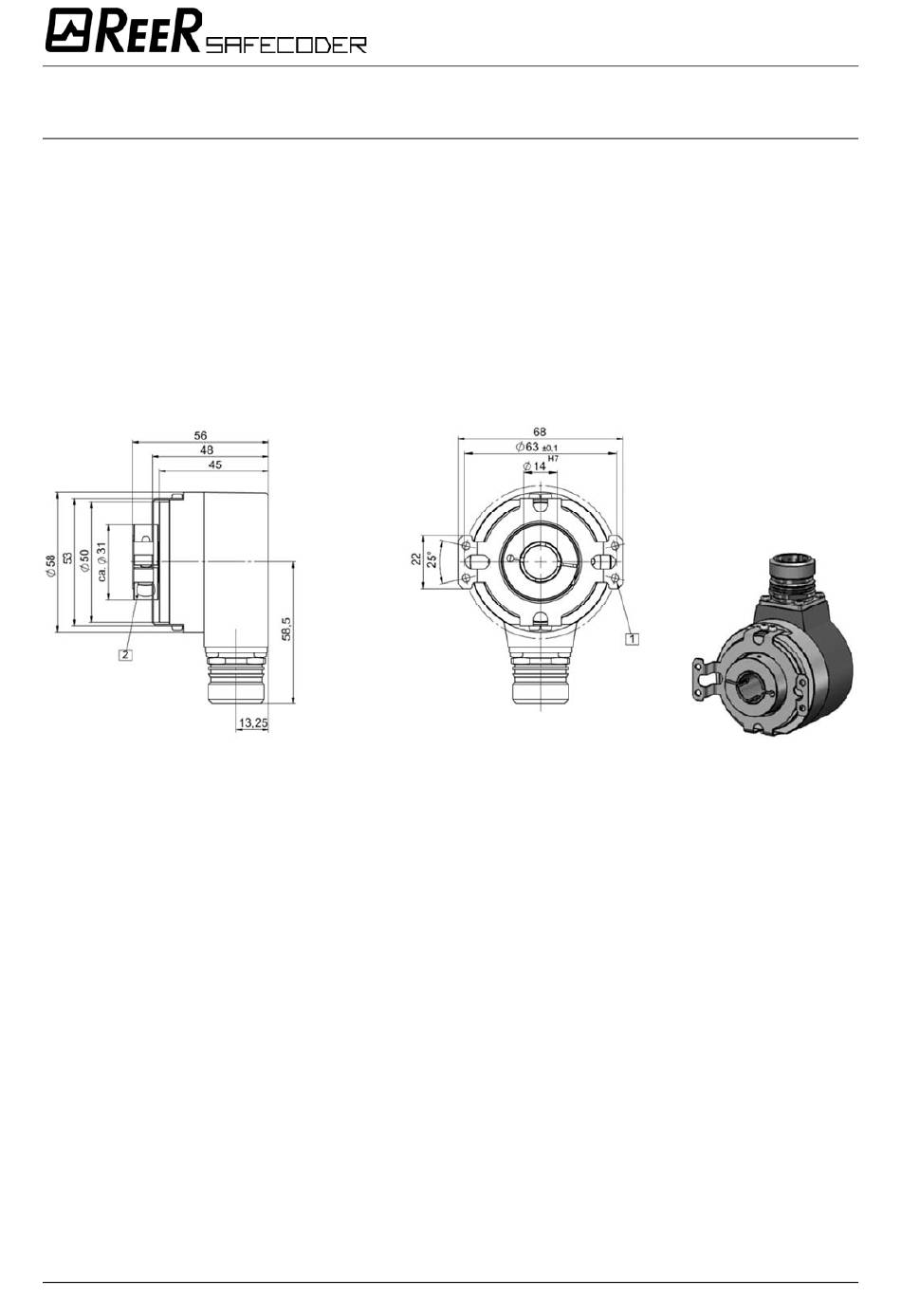

7.4 Drehgeber, Hohlwelle mit Klemmring und SIL-Statorkupplung

Die Befestigungsschraube des Klemmringes muss mit 2,5 Nm angezogen werden. Für die
Befestigung der Statorkupplung müssen vier M3 Schrauben verwendet werden, die mit
1Nm angezogen und gegen Lösen gesichert werden. Der Betreiber oder der
Installationsbetrieb, der den
Befestigungsmethode den gültigen Sicherheitsanforderungen entspricht.
Max. zulässige Toleranzen der Wellenverbindung:
- Axialversatz: 0,50 mm (+/-0,25 mm)
- Radialversatz: +/- 0,20 mm
- Winkelversatz: 1°
10
SINUS/COSINUS INKREMENTAL SICHERHEITDREHGEBER
Drehgeber befestigt, muss sicherstellen, dass die
