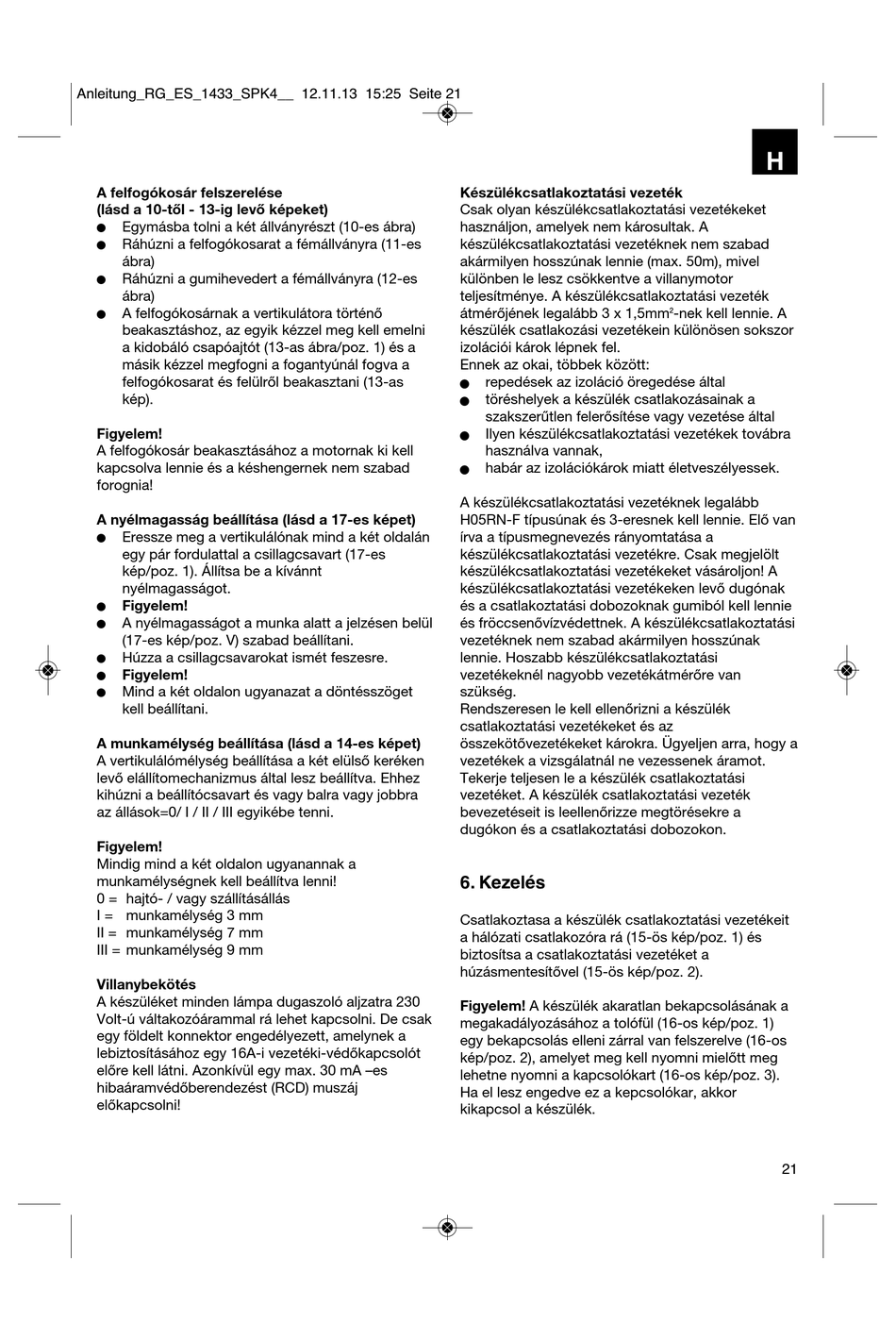

A felfogókosár felszerelése
(lásd a 10-től - 13-ig levő képeket)
Egymásba tolni a két állványrészt (10-es ábra)
Ráhúzni a felfogókosarat a fémállványra (11-es
ábra)
Ráhúzni a gumihevedert a fémállványra (12-es
ábra)
A felfogókosárnak a vertikulátora történő
beakasztáshoz, az egyik kézzel meg kell emelni
a kidobáló csapóajtót (13-as ábra/poz. 1) és a
másik kézzel megfogni a fogantyúnál fogva a
felfogókosarat és felülről beakasztani (13-as
kép).
Figyelem!
A felfogókosár beakasztásához a motornak ki kell
kapcsolva lennie és a késhengernek nem szabad
forognia!
A nyélmagasság beállítása (lásd a 17-es képet)
Eressze meg a vertikulálónak mind a két oldalán
egy pár fordulattal a csillagcsavart (17-es
kép/poz. 1). Állítsa be a kívánnt
nyélmagasságot.
Figyelem!
A nyélmagasságot a munka alatt a jelzésen belül
(17-es kép/poz. V) szabad beállítani.
Húzza a csillagcsavarokat ismét feszesre.
Figyelem!
Mind a két oldalon ugyanazat a döntésszöget
kell beállítani.
A munkamélység beállítása (lásd a 14-es képet)
A vertikulálómélység beállítása a két elülső keréken
levő elállítomechanizmus által lesz beállítva. Ehhez
kihúzni a beállítócsavart és vagy balra vagy jobbra
az állások=0/ I / II / III egyikébe tenni.
Figyelem!
Mindig mind a két oldalon ugyanannak a
munkamélységnek kell beállítva lenni!
0 = hajtó- / vagy szállításállás
I = munkamélység 3 mm
II = munkamélység 7 mm
III = munkamélység 9 mm
Villanybekötés
A készüléket minden lámpa dugaszoló aljzatra 230
Volt-ú váltakozóárammal rá lehet kapcsolni. De csak
egy földelt konnektor engedélyezett, amelynek a
lebiztosításához egy 16A-i vezetéki-védőkapcsolót
előre kell látni. Azonkívül egy max. 30 mA –es
hibaáramvédőberendezést (RCD) muszáj
előkapcsolni!
Készülékcsatlakoztatási vezeték
Csak olyan készülékcsatlakoztatási vezetékeket
használjon, amelyek nem károsultak. A
készülékcsatlakoztatási vezetéknek nem szabad
akármilyen hosszúnak lennie (max. 50m), mivel
különben le lesz csökkentve a villanymotor
teljesítménye. A készülékcsatlakoztatási vezeték
átmérőjének legalább 3 x 1,5mm
készülék csatlakozási vezetékein különösen sokszor
izolációi károk lépnek fel.
Ennek az okai, többek között:
repedések az izoláció öregedése által
n
töréshelyek a készülék csatlakozásainak a
n
szakszerűtlen felerősítése vagy vezetése által
Ilyen készülékcsatlakoztatási vezetékek továbra
n
használva vannak,
habár az izolációkárok miatt életveszélyessek.
n
A készülékcsatlakoztatási vezetéknek legalább
H05RN-F típusúnak és 3-eresnek kell lennie. Elő van
írva a típusmegnevezés rányomtatása a
készülékcsatlakoztatási vezetékre. Csak megjelölt
készülékcsatlakoztatási vezetékeket vásároljon! A
készülékcsatlakoztatási vezetékeken levő dugónak
és a csatlakoztatási dobozoknak gumiból kell lennie
és fröccsenővízvédettnek. A készülékcsatlakoztatási
vezetéknek nem szabad akármilyen hosszúnak
lennie. Hoszabb készülékcsatlakoztatási
vezetékeknél nagyobb vezetékátmérőre van
szükség.
Rendszeresen le kell ellenőrizni a készülék
csatlakoztatási vezetékeket és az
összekötővezetékeket károkra. Ügyeljen arra, hogy a
vezetékek a vizsgálatnál ne vezessenek áramot.
Tekerje teljesen le a készülék csatlakoztatási
vezetéket. A készülék csatlakoztatási vezeték
bevezetéseit is leellenőrizze megtörésekre a
dugókon és a csatlakoztatási dobozokon.
6. Kezelés
Csatlakoztasa a készülék csatlakoztatási vezetékeit
a hálózati csatlakozóra rá (15-ös kép/poz. 1) és
biztosítsa a csatlakoztatási vezetéket a
húzásmentesítővel (15-ös kép/poz. 2).
Figyelem! A készülék akaratlan bekapcsolásának a
megakadályozásához a tolófül (16-os kép/poz. 1)
egy bekapcsolás elleni zárral van felszerelve (16-os
kép/poz. 2), amelyet meg kell nyomni mielőtt meg
lehetne nyomni a kapcsolókart (16-os kép/poz. 3).
Ha el lesz engedve ez a kepcsolókar, akkor
kikapcsol a készülék.
H
2 -nek kell lennie. A
