Prüfen von Phasenfolge/Drehfeld

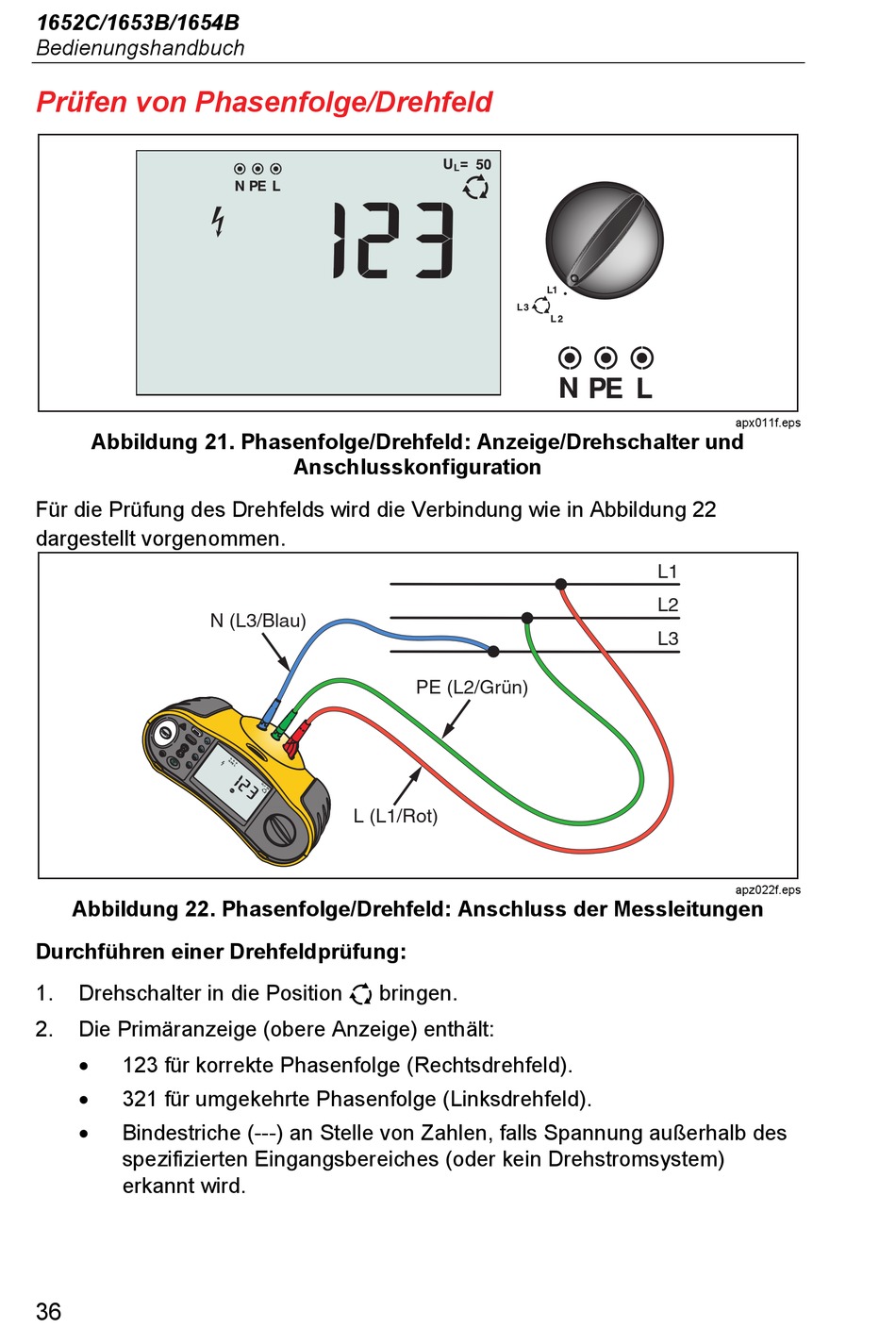

Abbildung 21. Phasenfolge/Drehfeld: Anzeige/Drehschalter und
Für die Prüfung des Drehfelds wird die Verbindung wie in Abbildung 22
dargestellt vorgenommen.
Abbildung 22. Phasenfolge/Drehfeld: Anschluss der Messleitungen
Durchführen einer Drehfeldprüfung:
1. Drehschalter in die Position  bringen.
2. Die Primäranzeige (obere Anzeige) enthält:
•
123 für korrekte Phasenfolge (Rechtsdrehfeld).
•
321 für umgekehrte Phasenfolge (Linksdrehfeld).
•
Bindestriche (---) an Stelle von Zahlen, falls Spannung außerhalb des
spezifizierten Eingangsbereiches (oder kein Drehstromsystem)
erkannt wird.
36
Anschlusskonfiguration
N (L3/Blau)
L (L1/Rot)
PE (L2/Grün)
apx011f.eps
