Fluke 1652C Bedienungsanleitung Seite 16

1652C/1653B/1654B
Bedienungshandbuch
Nr. Taste














8

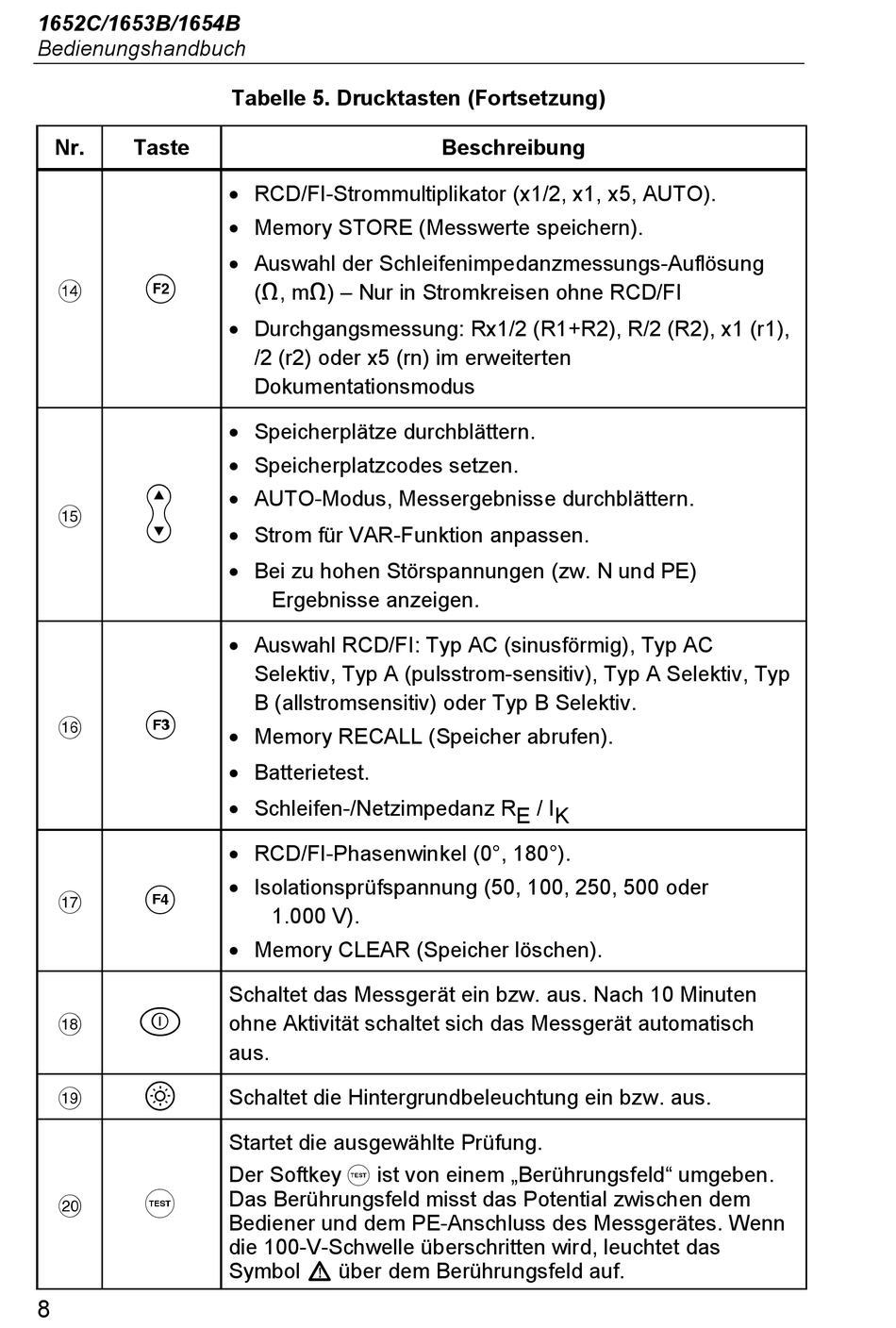

Tabelle 5. Drucktasten (Fortsetzung)
• RCD/FI-Strommultiplikator (x1/2, x1, x5, AUTO).
• Memory STORE (Messwerte speichern).
• Auswahl der Schleifenimpedanzmessungs-Auflösung
(, m) – Nur in Stromkreisen ohne RCD/FI
• Durchgangsmessung: Rx1/2 (R1+R2), R/2 (R2), x1 (r1),
/2 (r2) oder x5 (rn) im erweiterten
Dokumentationsmodus
• Speicherplätze durchblättern.
• Speicherplatzcodes setzen.
• AUTO-Modus, Messergebnisse durchblättern.
• Strom für VAR-Funktion anpassen.
• Bei zu hohen Störspannungen (zw. N und PE)
Ergebnisse anzeigen.
• Auswahl RCD/FI: Typ AC (sinusförmig), Typ AC
Selektiv, Typ A (pulsstrom-sensitiv), Typ A Selektiv, Typ
B (allstromsensitiv) oder Typ B Selektiv.
• Memory RECALL (Speicher abrufen).
• Batterietest.
• Schleifen-/Netzimpedanz R E / I K
• RCD/FI-Phasenwinkel (0°, 180°).
• Isolationsprüfspannung (50, 100, 250, 500 oder
1.000 V).
• Memory CLEAR (Speicher löschen).
Schaltet das Messgerät ein bzw. aus. Nach 10 Minuten
ohne Aktivität schaltet sich das Messgerät automatisch
aus.
Schaltet die Hintergrundbeleuchtung ein bzw. aus.
Startet die ausgewählte Prüfung.
Der Softkey  ist von einem „Berührungsfeld" umgeben.
Das Berührungsfeld misst das Potential zwischen dem
Bediener und dem PE-Anschluss des Messgerätes. Wenn
die 100-V-Schwelle überschritten wird, leuchtet das
Symbol  über dem Berührungsfeld auf.
Beschreibung
