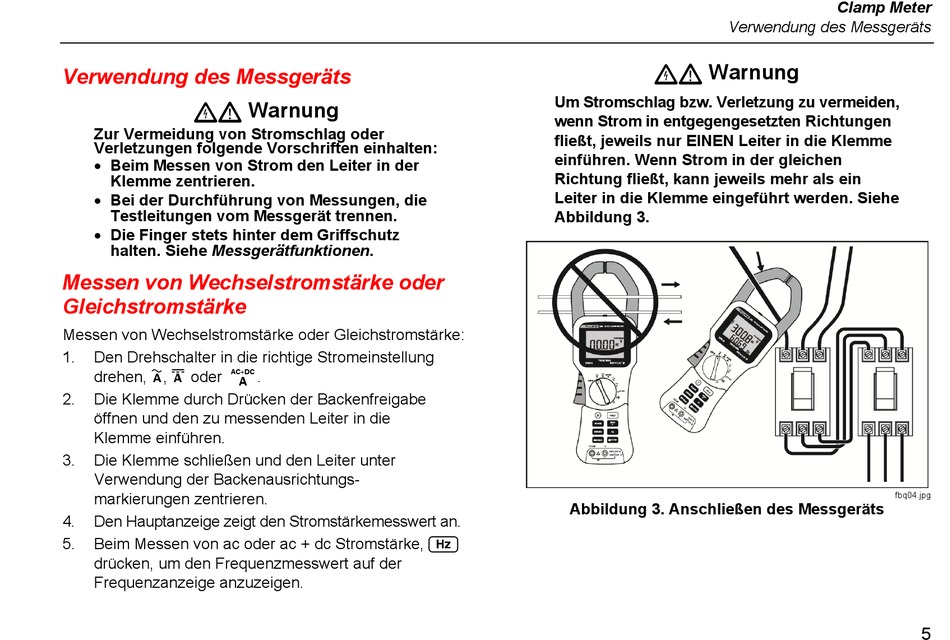

Verwendung des Messgeräts
XW Warnung
Zur Vermeidung von Stromschlag oder
Verletzungen folgende Vorschriften einhalten:
• Beim Messen von Strom den Leiter in der
Klemme zentrieren.
• Bei der Durchführung von Messungen, die
Testleitungen vom Messgerät trennen.
• Die Finger stets hinter dem Griffschutz
halten. Siehe Messgerätfunktionen.
Messen von Wechselstromstärke oder
Gleichstromstärke
Messen von Wechselstromstärke oder Gleichstromstärke:
1. Den Drehschalter in die richtige Stromeinstellung
drehen, A, C oder D.
2. Die Klemme durch Drücken der Backenfreigabe
öffnen und den zu messenden Leiter in die
Klemme einführen.
3. Die Klemme schließen und den Leiter unter
Verwendung der Backenausrichtungs-
markierungen zentrieren.
4. Den Hauptanzeige zeigt den Stromstärkemesswert an.
5. Beim Messen von ac oder ac + dc Stromstärke, G
drücken, um den Frequenzmesswert auf der
Frequenzanzeige anzuzeigen.
Verwendung des Messgeräts
XW Warnung
Um Stromschlag bzw. Verletzung zu vermeiden,
wenn Strom in entgegengesetzten Richtungen
fließt, jeweils nur EINEN Leiter in die Klemme
einführen. Wenn Strom in der gleichen
Richtung fließt, kann jeweils mehr als ein
Leiter in die Klemme eingeführt werden. Siehe
Abbildung 3.
Abbildung 3. Anschließen des Messgeräts
