Montageanleitung ETAvent
9.3.2 Baugröße FE071 bis FE091 mit zweifach weitergeführtem Schutzleiter
(Ableitstrom über 3,5 mA)

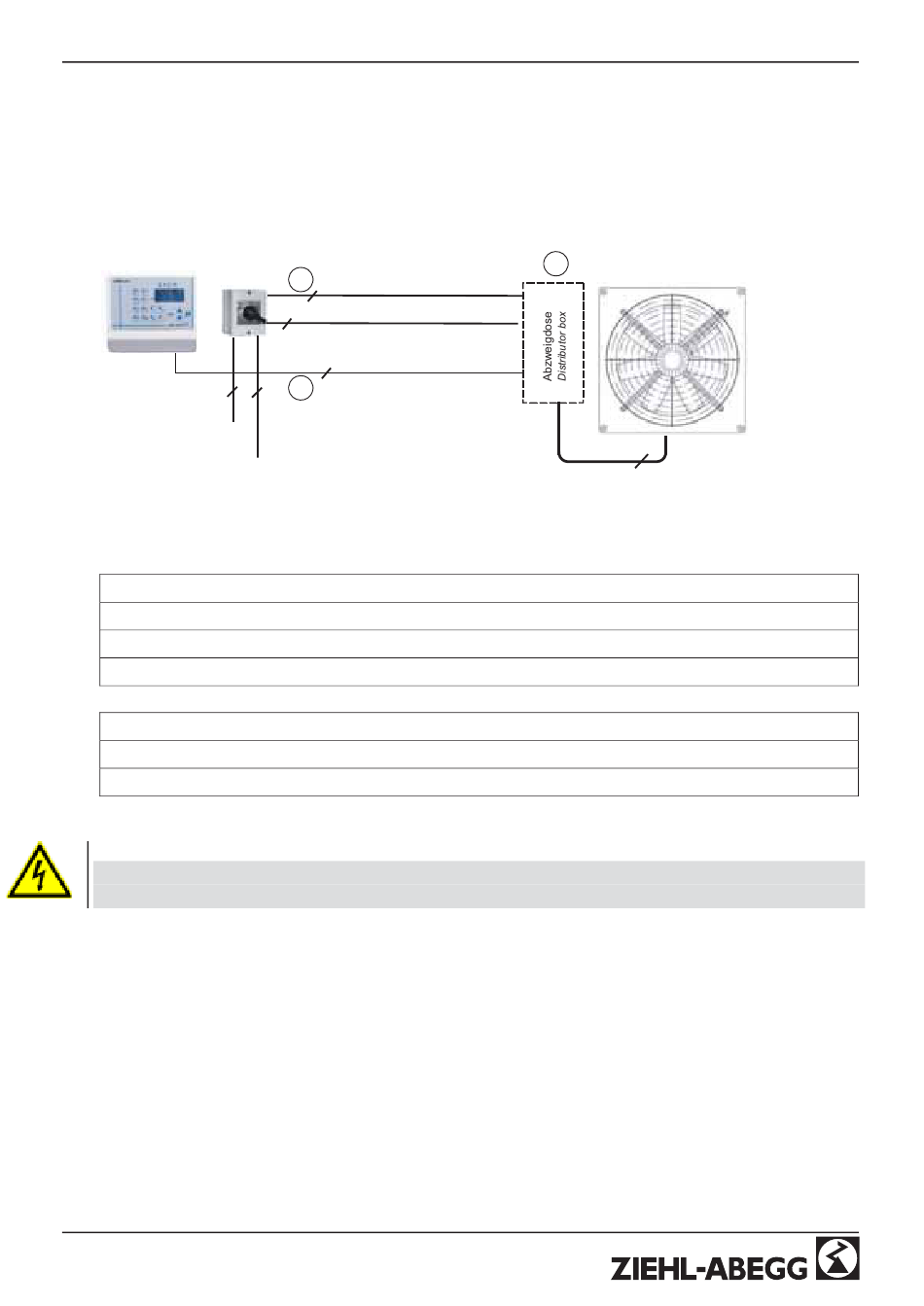

Leitungsvorschlag in Verbindung mit Regelmodul CTE/AH-L und Hauptschalter ZENEC
CTE/AH -L
3 x 1.5 mm
1 = PE
2 = N
3 = L1
1 4 x 1,5 mm
2 Z.B. J-Y (St) Y 2x2x0.6 oder ähnlich
3 Abzweigdose
Belegung 4 x 1,5 mm
1 = PE
2 = Freigabe
3 + 4 = wenn in ZENEC Stellung "0" keine Störmeldung erfolgen soll
Belegung J-Y (St) Y 2x2x0.6 *
1 + 2 = Vorgabesigbnal
3 + 4 = Störung
Gefahr durch elektrischen Strom
* Max. zulässige Spannung beachten. Bei Verwendung des Regelmoduls Typ CTE/AH-L
liegen am Störmelderelais ca. 24 V DC an.
L-BAL-F042-D 1006 Index 001
1
ZENEC
4 x 1.5 mm
P
P
2
3 x 1.5 mm 1 = PE, 2 = N, 3 = L1
2 Z.B. J-Y (St) Y 2x2x0.6 oder ähnlich
2
e.g. J-Y (St) Y 2x2x0.6 or similar
2
3 x 1.5 mm
1 = PE
2 = -
3 = -
2
2
Art.-Nr. 00163568-D
3 3
2
29/33
Anhang
ETAvent
05.02.2010
v_etavent_fe071_091_to_cte.VSD
4 + 6
