Constant-Electronic
La Constant-Electronic maintient presque constante la
vitesse de rotation en marche à vide et en sollicitation; ce
qui assure une avance régulière et une coupe lisse.
Protection électronique contre surcharge
En cas d'une sollicitation excessive de la machine, un
déclencheur électronique protège le moteur d'endomma-
gements éventuels. Dans ce cas-là, le moteur s'arrête et ne
redémarre qu'après une réduction de l'avance ou de la sol-
licitation.
Protection contre surcharge en fonction
de la température
Pour éviter une surchauffe due à une sollicitation excessive
permanente, l'Electronic de sécurité arrête le moteur dès
qu'une température critique est atteinte.
Après un temps de refroidissement d'environ 3 à 5 min., la
machine est de nouveau prête à servir et peut être sollicitée
pleinement.
Lorsque l'appareil est déjà réchauffé à cause d'un service
prolongé, ce dispositif de protection contre surcharge en
fonction de la température réagit plus tôt.

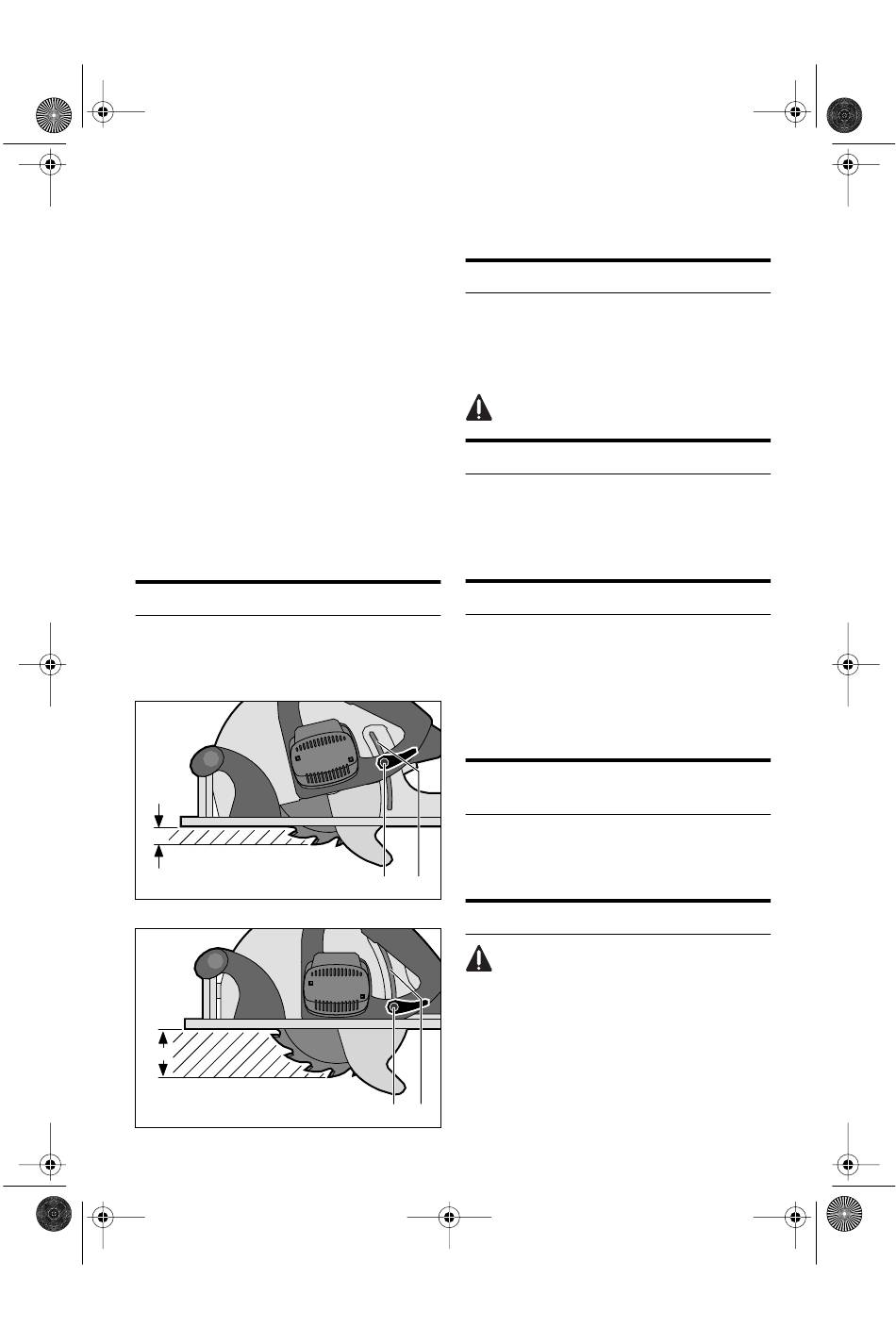

Réglage de la profondeur de coupe
Desserrer le levier de serrage (24).
Régler la profondeur de coupe à l'aide de la graduation (25)
sur la valeur désirée.
Lever: profondeur de coupe plus petite
min
Abaisser: profondeur de coupe plus importante
max
16
Bien resserrer le levier de serrage (24).
Pour les meilleurs résultats de coupe, la lame de scie ne
doit jamais dépasser de plus de 3 mm du matériau.
Réglage de l'angle de coupe
Desserrer les vis papillon (13).
Régler l'angle de coupe à l'aide de la graduation (14) sur la
valeur désirée (la graduation est marquée par des interval-
les de 1°).
Bien resserrer les vis papillon (13).
Pour les découpes obliques, la profondeur de coupe
maximale est limitée.

Indicateur de coupe

L'indicateur de coupe (12) coïncide avec le milieu de la
lame de scie dans les coupes rectangulaires (90°) ainsi que
dans les coupes obliques.
Suivez la ligne de coupe que vous avez tracée avec cet
indicateur.
Butée parallèle
Monter la butée parallèle (9) graduée sur la plaque de base
(7) par le biais du dispositif de fixation prévu à cet effet.
Immobiliser le tout au moyen des deux vis de blocage (11).
La butée parallèle permet de découper de manière très pré-
cise le long de l'arète d'une pièce ou de scier plusieurs
bandes de largeur parfaitement identique. La largeur de
coupe maximale réglable est de 200 mm environ et peut
être relevée sur le marquage de la ligne de coupe.
Ejection de copeaux / Aspiration de
poussières
Pour aspirer les poussières, il est possible de raccorder sur
l'éjecteur de copeaux (4) le tuyau d'aspiration d'un aspira-
teur disponible dans le commerce avec un diamètre de 35
mm max.
24 25
Remplacement de la lame de scie
Avant de changer la lame de scie, retirer la fiche de
la prise de courant.
Porter des gants de protection!
Démontage de la lame de scie
Basculer le capot de protection à mouvement pendulaire
(8) dans sa position arrière à l'aide du levier (6).
Appuyer sur le bouton de blocage de la broche (3).
Dévisser la vis de blocage (18) avec la clé mâle six
pans (17).
24 25
Retirer la bride de serrage (19) puis la lame de scie (20).
