CSP 68/E - F Seite 15 Donnerstag, 27. Mai 1999 10:43 10
Le cordon d'alimentation doit toujours passer par
l'arrière de la machine.
Introduire la pièce correctement et la serrer si son poids
ne suffit pas pour la mettre d'elle-même en assise cor-
recte.
Ne venir appliquer la machine sur la pièce qu'après
avoir mis la broche porte-outil en rotation.
La ligne de coupe doit être exempte de tout obstacle ou
de toute difficulté, que ce soit sur la face supérieure ou
inférieure de la pièce travaillée.
Ne jamais approcher les mains de la lame de scie en
rotation. Prévenir tout contact corporel avec la partie
inférieure de la lame de scie circulaire dissimulée der-
rière la pièce que l'on scie.
La lame de scie ne doit pas traverser et dépasser la pièce
travaillée de plus de 3 mm.
Ne jamais scier à travers pointes, vis, etc.
Si la lame de scie se bloque dans le matériau, couper
immédiatement l'alimentation de la machine.
Après la coupure de l'alimentation électrique, ne jamais
tenter d'accélérer l'arrêt de la machine au moyen de
pressions latérales sur la lame de scie en rotation.
N'introduire la fiche mâle dans la prise d'alimentation
électrique qu'après s'être assuré que l'interrupteur prin-
cipal de l'appareil est bien en position "Arrêt".
Ne jamais utiliser une lame de scie fissurée ou qui
aurait perdu sa forme.
Les lames de scie en acier rapide (HSS) ne doivent pas
être utilisées sur cette machine.
La lame de scie et le couteau-diviseur ne doivent pas se
coincer dans la ligne de coupe. Le chemin de la lame de
scie doit être plus large et le corps de la lame plus mince
que l'épaisseur du couteau-diviseur.
Ne pas laisser traîner une clé ou tout autre outil de blo-
cage en prise sur la machine.
Ne jamais transporter l'appareil par son cordon d'ali-
mentation.
L'utilisation de l'appareil est interdite aux mineurs de
moins de 16 ans.
Avant la mise en service
Contrôle du réglage de la position du
couteau-diviseur
Pour des raisons de sécurité, le couteau-diviseur (22) doit
toujours être utilisé. Lors de coupes longitudinales, cette
pièce évite que la lame de scie ne reste coincer dans la
matière.
Pour régler le coin à refendre, mettre le réglage de la pro-
fondeur de coupe sur la position «Minimum» à l'aide du
levier de serrage (26) (la machine se trouve dans la posi-
tion supérieure) (cf. la section „Réglage de la profondeur
de coupe").

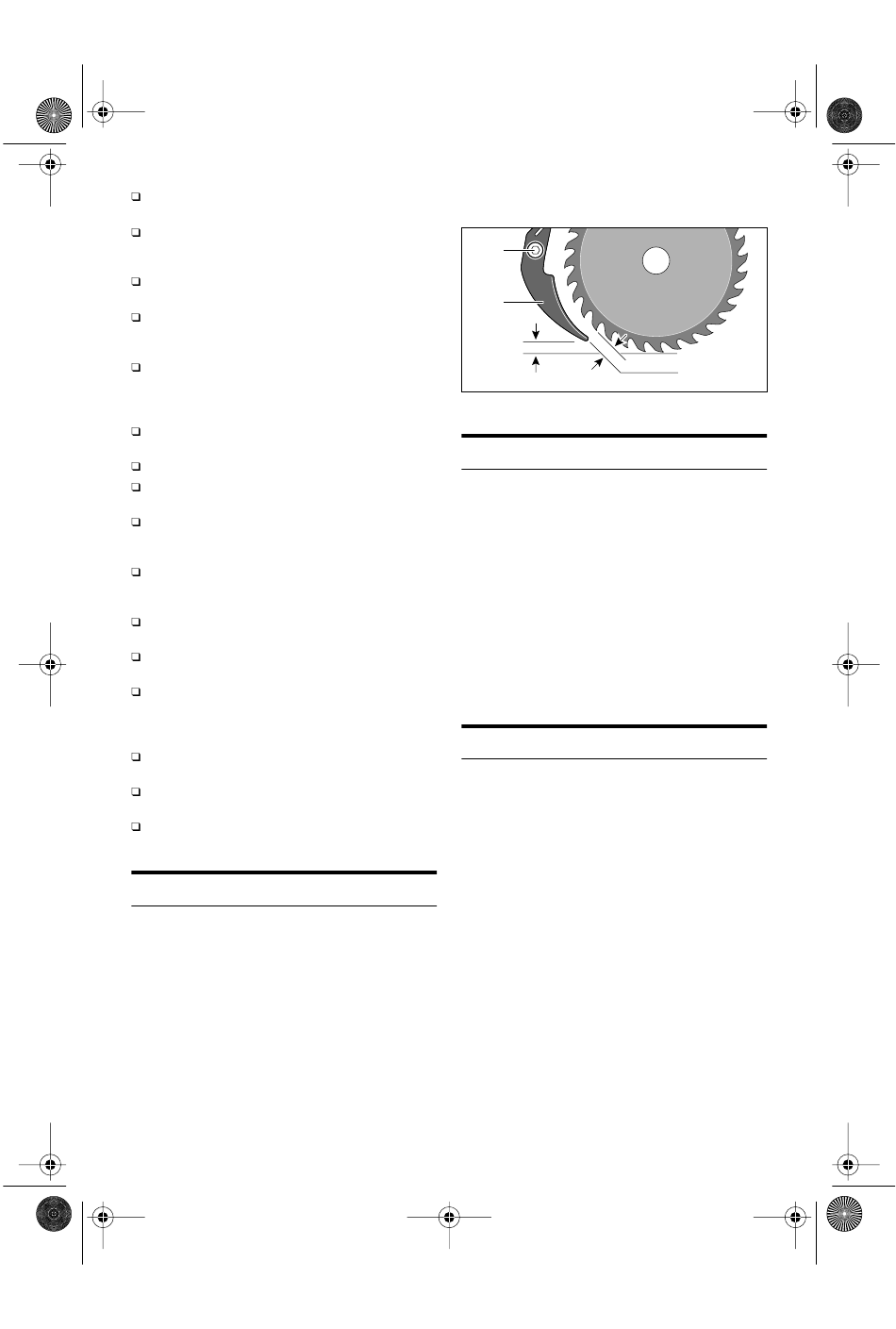

Dévisser la vis (5). Régler la position du couteau-diviseur
(22) puis revisser et bloquer la vis (cf. la figure).
5
22
2,5 - 5 mm
2,5 - 5 mm
Vérifier le bon fonctionnement du capot basculant (8).

Mise en service

La tension indiquée sur la plaquette signalétique doit coïn-
cider avec la tension du secteur. Les appareils conçus pour
une tension de 230 V fonctionnent également sous une ten-
sion de réseau égale à 220 V / 240 V.
Mise en marche/arrêt
Mise en marche:
Actionner le cran de verrouillage (1).
Enfoncer l'interrupteur Marche / Arrêt et le maintenir dans
cette position.
Remarque: l'interrupteur Marche / Arrêt ne peut être
bloqué en position "Marche".
Arrêt:
Relâcher l'interrupteur Marche / Arrêt (2).
Electronique du moteur (CSP 68 E)
Limitation du courant de démarrage
Le démarrage en douceur réglé par l'électronique assure
un démarrage sans à-coups de la machine. Etant donné le
courant de démarrage réduit de la machine, un fusible de
16 A est suffisant.
Abaissement de la vitesse de rotation en
marche à vide
L'électronique baisse la vitesse de rotation de la machine
en marche à vide; les bruits et l'usure du moteur et de
l'engrenage s'en trouvent ainsi réduits.
Présélection de la vitesse de rotation
Il est possible de présélectionner sans à-coups la vitesse de
rotation à l'aide de la molette de réglage de la vitesse de
rotation (16):
Position 1: 1800 min -1 Position 4: 3000 min
-1
Position 2: 2200 min Position 5: 3400 min
-1
Position 3: 2600 min Position 6: 3800 min
La vitesse de rotation nécessaire dépend de la lame de scie
utilisée ainsi que du matériau à travailler.
-1
-1
-1
15
