Ersetzen eines drehbaren Gobos
Ersetzen eines drehbaren Gobos:
1. Entfernen Sie die untere Kopfabdeckung (siehe oben).
2. Drehen Sie das Goborad, bis Sie das gewünschte Gobo erreichen können. Verdrehen Sie das Goborad
nicht mehr, bis Sie das Gobo ersetzt haben. Dadurch bleiben die Gobos in der gleichen Position und Sie
müssen keine Cues oder Presets oder Gobopositionen anpassen, weil sich die Orientierung während
der Arbeit am Gerät verändert hat.

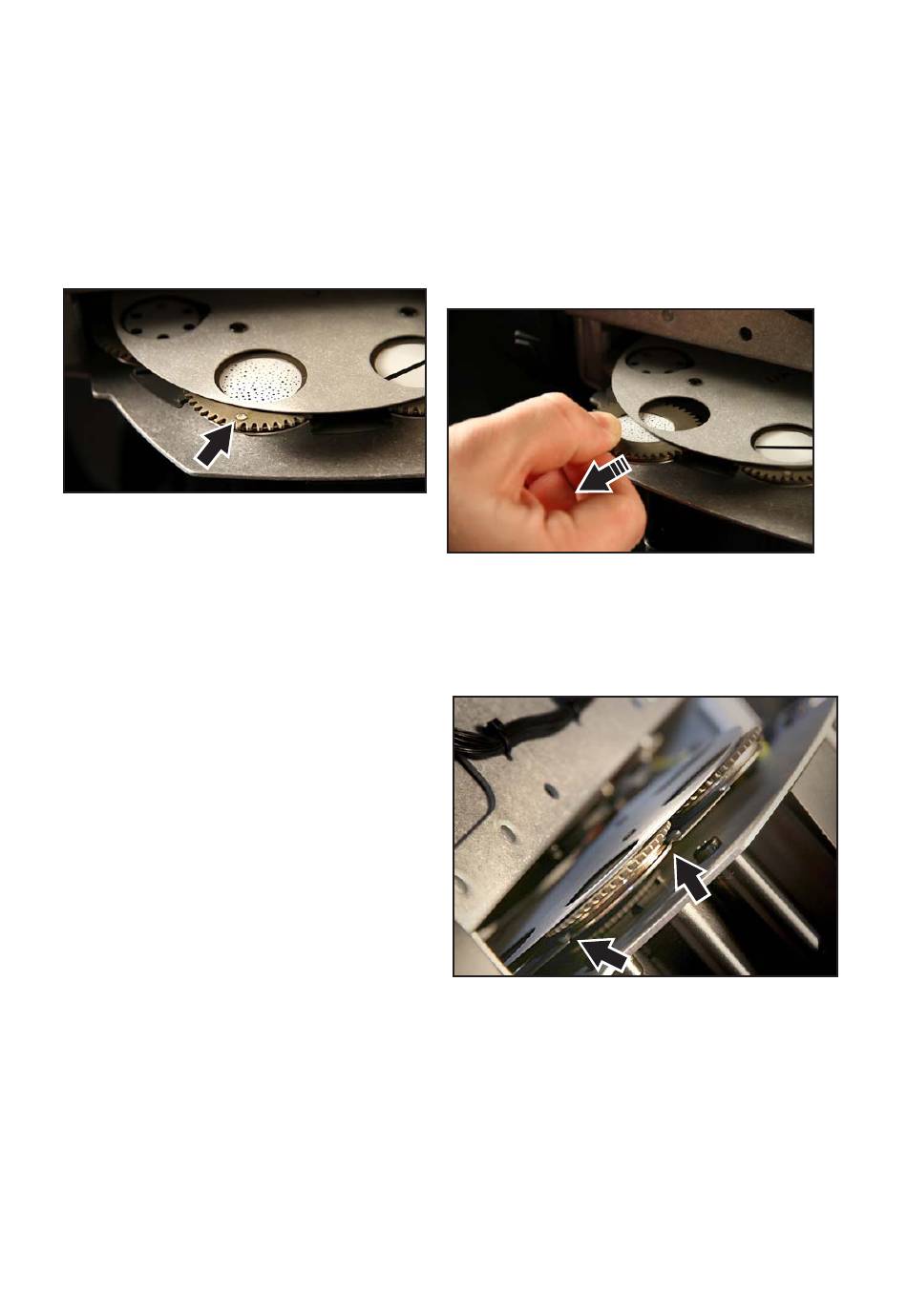

3. Siehe Bild 11. Drehen Sie das zu ersetzende Gobo, bis der Magnet im Gobohalter (Pfeil) auf eine
Referenzposition (z.B. zu Ihnen und am äußeren Rand) zeigt. Die Magnete aller Gobohalter weisen nun
in diese Position.
Bild 11: Entfernen eines drehbaren Gobos
4. Siehe Bild 11. Fassen Sie den Gobohalter am Rand und ziehen Sie ihn aus der Feder.
5. Beachten Sie zur Montage des
Gobohalters Bild 12. Die Magnete der
Gobohalter müssen auf ihrem
Referenzpunkt stehen. Schieben Sie
den Gobohalter in die Haltefedern des
Goborads und beachten Sie dabei die
Lage des Magneten zum
Referenzpunkt. Die Haltefedern
müssen in den Flansch des
Gobohalters greifen (Pfeile).
Schmieren Sie den Flansch oder die
Haltefedern nicht, da dadurch
Schrittverluste auftreten können.
6. Prüfen Sie den festen Sitz des
Gobohalters und den korrekten
Eingriff des Zahnrads.
7. Montieren Sie nach Beendigung der
Arbeit die untere Kopfabdeckung
(siehe oben).
Bild 12: Haltefedern der Gobohalter
Wartung und Reparatur
17
