Datenverbindungen
Wichtig! Schalten Sie das Gerät aus, bevor Sie eine Datenleitung verbinden oder trennen.
DMX und RDM
Der MAC Allure Profile ist mit 5-poligen DMX-Verbindern für DMX- und RDM-Signale ausgestattet (siehe A
in Bild 8). Die Pinbelegung ist wie folgt:
• Pin 1: Schirm
• Pin 2: Data 1 cold (-)
• Pin 3: Data 1 hot (+)
Die Pins 4 und 5 werden von diesem Gerät nicht verwendet. Die Pins sind vom Ein- zum Ausgang
verbunden und können für zusätzliche Steuersignale für andere Geräte verwendet werden.
Tipps zum Aufbau einer zuverlässigen Datenverbindung
• Verwenden Sie abgeschirmte twisted-pair-Kabel, die der Norm RS-485 entsprechen. Normale
Mikrofonkabel können die Daten über längere Strecken nicht zuverlässig übertragen. 24 AWG-Leitungen
können für Entfernungen bis zu 300 m verwendet werden. Für größere Distanzen müssen dickere
Leitungen und / oder Aufholverstärker eingesetzt werden.
• Um eine Datenkette aufzuteilen, müssen Sie optisch isolierten Splitter / Verstärker (z.B. den Martin RDM
5.5 Splitter) verwenden (siehe "Zubehör" auf Seite 25).
• Überlasten Sie die Datenleitung nicht. An eine Datenkette dürfen maximal 32 Geräte angeschlossen
werden.
• Stecken Sie auf den Datenausgang des letzten Geräts der Datenlinie einen DMX Abschluss-Stecker.
Anschluss der DMX Datenleitung
Verbinden des MAC Allure Profile mit DMX und / oder RDM Daten über eine DMX-Leitung:
1. Schalten Sie die Geräte aus.
2. Verbinden Sie den Datenausgang der Steuerung mit dem Dateneingang (XLR-Stecker) des MAC Allure
Profile.
3. Verbinden Sie den Datenausgang (XLR-Buchse) des MAC Allure Profile mit dem Dateneingang des
nächsten Geräts.
4. Schließen Sie die Datenkette durch Montage eines Abschlusssteckers am Datenausgang des letzten
Geräts in der Datenkette ab. Der Abschlussstecker ist ein XLR-Stecker mit einem 120 Ohm / 0,25W-
Widerstand zwischen den Pins 2 und 3. Bei Verwendung eines Splitters muss jeder Zweig der
Datenkette abgeschlossen werden.
5. Schalten Sie die Geräte an.
Ethernet
Der MAC Allure Profile ist mit Neutrik etherCON Datenanschlüssen ausgestattet (B in Bild 8). Er akzeptiert
DMX und RDM Daten per Art-Net und sACN und das Martin P3 Videoprotokoll (siehe Bild 7 auf Seite 11).
Jeder Netzwerkanschluss kann als Datenein- oder -ausgang verwendet werden.
12
A
B

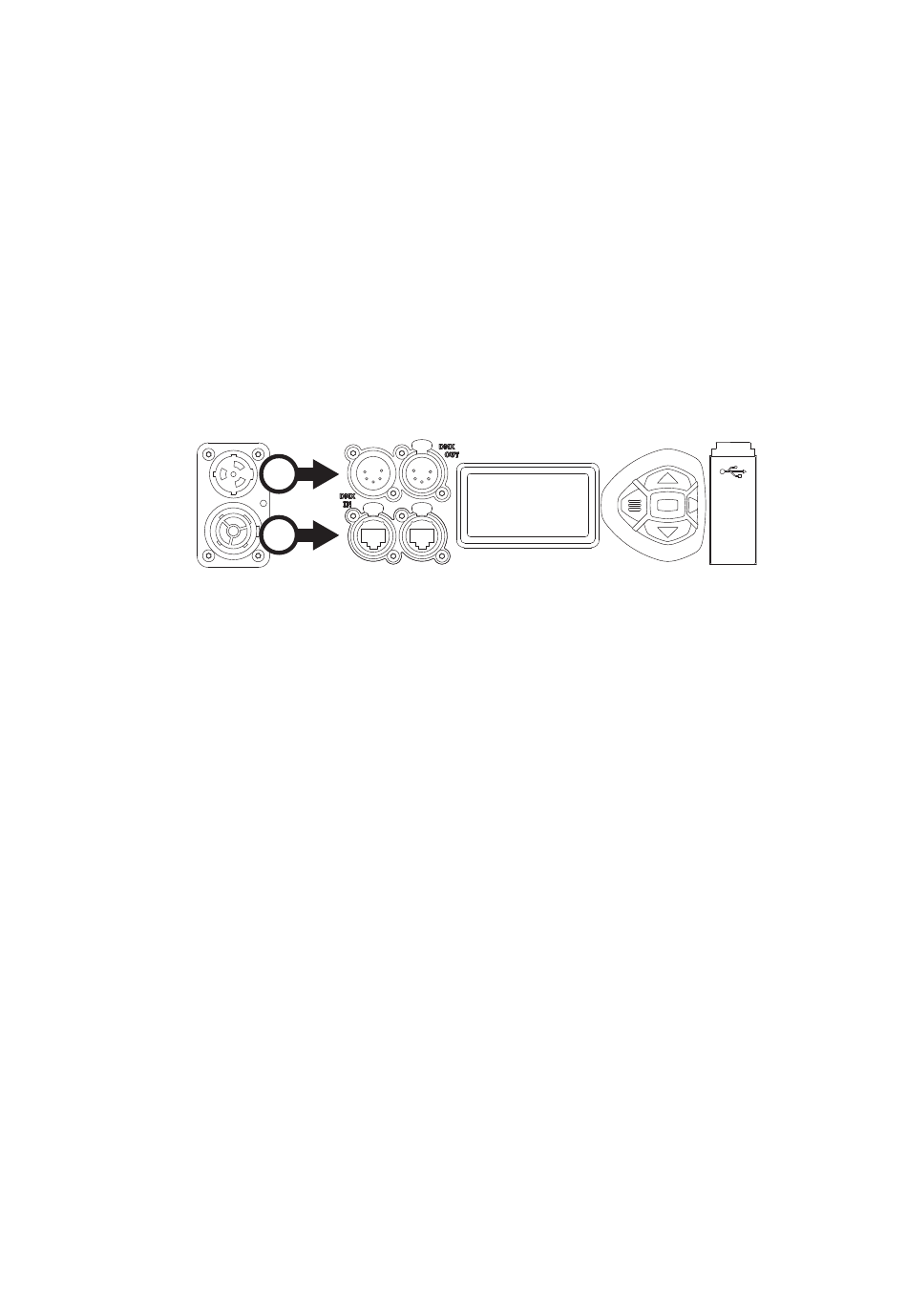

Bild 8: Data connections
MAC Allure Profile Sicherheits- und Installationshinweise
