Zylinder; Arbeitsstellung - Posch Splitmaster 30 Betriebsanleitung

5.4

Zylinder

5
6

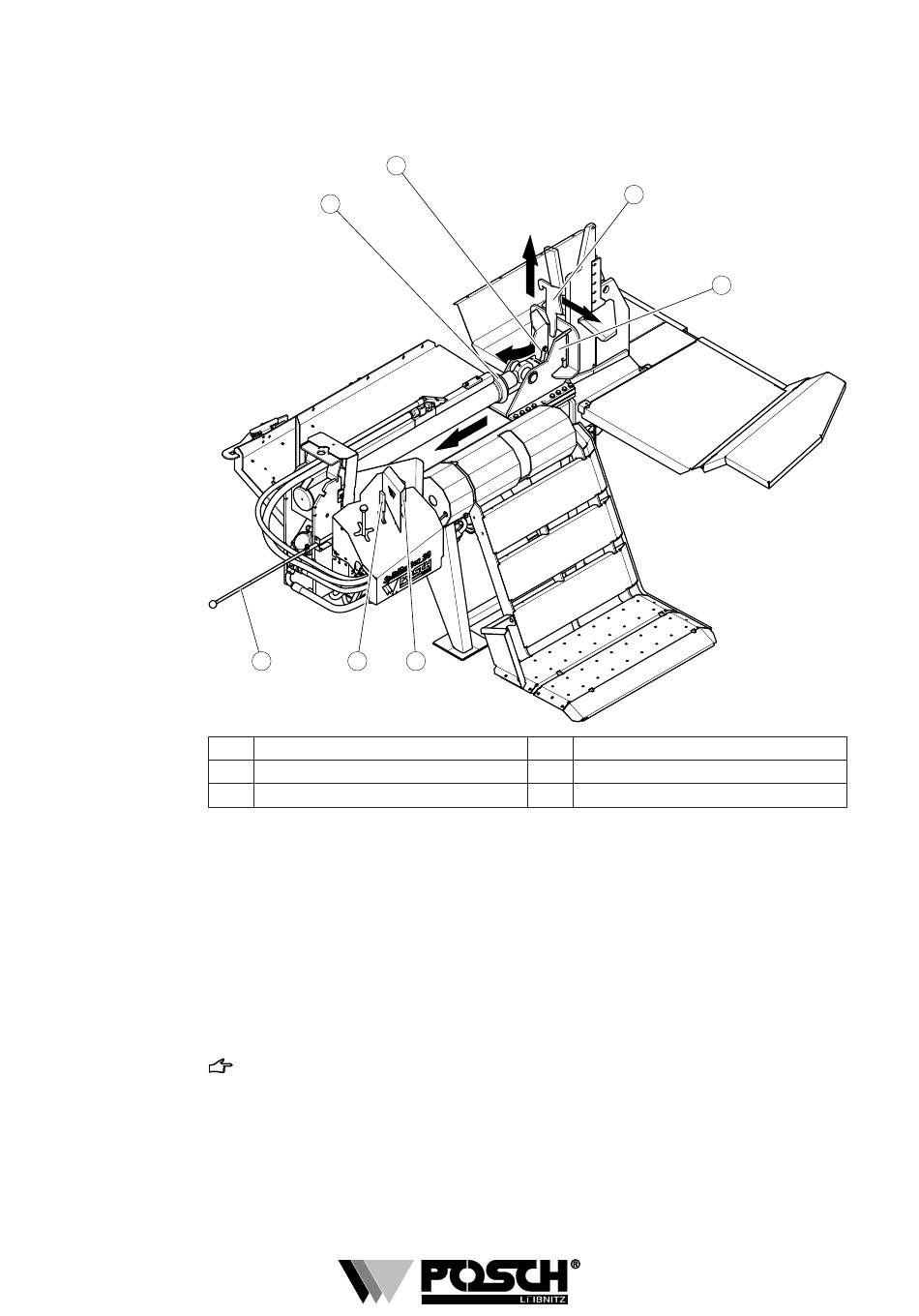

1 Federklappe
2 Absteckteil
3 Druckstück

Arbeitsstellung:

Die Maschine wird mit eingefahrenen Zylinder ausgeliefert.
Vor Spaltbeginn muss der Zylinder ausgefahren und fixiert werden.
▪ Die Federklappe wegschwenken und den Absteckteil nach außen ziehen.
▪ Den Absteckteil nach oben herausnehmen und im Druckstück ablegen.
– Hier ist eine Halterung für den Absteckteil vorhanden.
▪ Die beiden Steuerhebel gleichzeitig ziehen. Der Zylinder fährt aus, bis der
Zylinderflansch am Gestell einrastet.
Achten Sie beim Aus- und Einfahren des Zylinders darauf, dass die Hydraulikschläuche
nicht eingeklemmt werden!
▪ Die beiden Steuerhebel nach hinten drücken, um das Druckstück wieder einzufahren.
▪ Den Steuerhebel für die Hebevorrichtung ziehen, die Hebevorrichtung senkt sich ab.
Die Spaltarbeiten können durchgeführt werden.
Transportstellung:
Für den Transport muss der Zylinder eingefahren werden.
1
4 4
2
3
4 Steuerhebel
5 Zylinderflansch
6 Abschaltstange
