Zylinder - Posch Splitmaster 30 Betriebsanleitung

Bedienung
5.4

Zylinder

1
2
3
Arbeitsstellung:
Die Maschine wird mit eingefahrenen Zylinder ausgeliefert.
Vor Spaltbeginn muss der Zylinder ausgefahren und fixiert werden.
▪ Die Federklappe wegschwenken und die Blechsicherung nach außen ziehen.
▪ Die Blechsicherung nach oben herausnehmen und im Druckstück ablegen.
– Hier ist eine Halterung für die Blechsicherung vorhanden.
▪ Die Steuerhebel gleichzeitig ziehen. Der Zylinder fährt aus, bis der Zylinderflansch am
Gestell einrastet.
Achten Sie beim Aus- und Einfahren des Zylinders darauf, dass die Hydraulikschläuche
nicht eingeklemmt werden!
▪ Die Hebevorrichtung absenken.
Die Spaltarbeiten können durchgeführt werden.
Transportstellung:
Für den Transport muss der Zylinder eingefahren werden.
▪ Die Blechsicherung aus der Ablage nehmen, außen am Druckstück einsetzen und mit
der Klappe sichern.
▪ Die Steuerhebel gleichzeitig nach hinten drücken. Das Druckstück fährt ein.
20
1
5
4
4

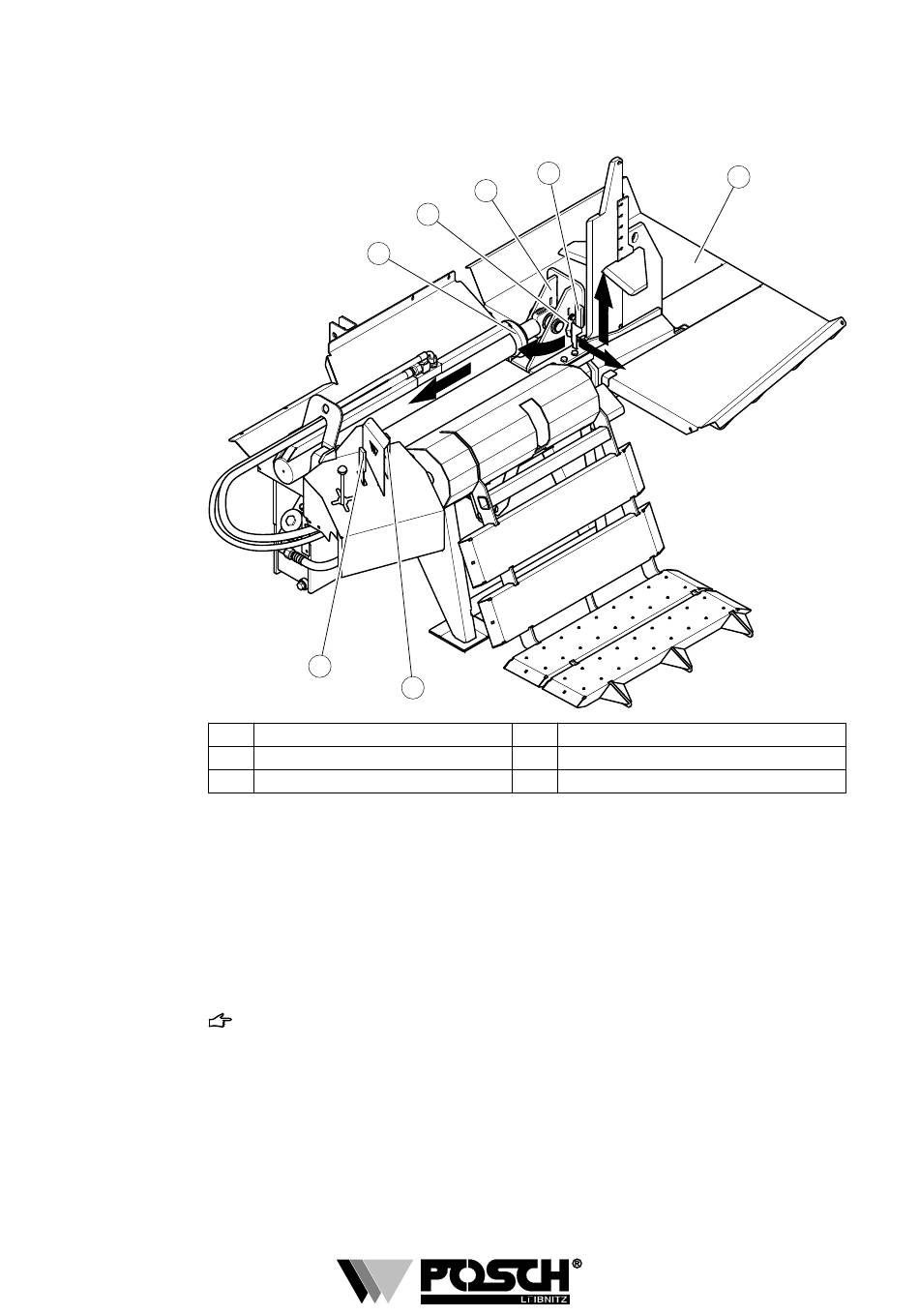

Federklappe
Blechsicherung
Druckstück
2
3
4 Steuerhebel
5 Zylinderflansch
6 Holzauflage
6
