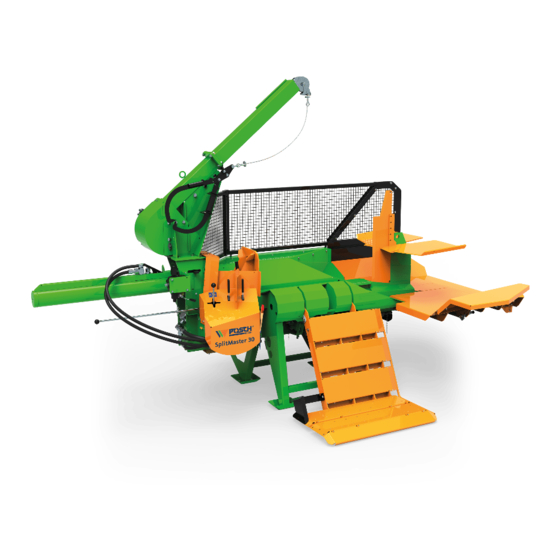

Posch SplitMaster 30 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für SplitMaster 30:
- Betriebsanleitung (52 Seiten) ,
- Betriebsanleitung (48 Seiten) ,
- Betriebsanleitung (56 Seiten)
Verwandte Anleitungen für Posch SplitMaster 30
Inhaltszusammenfassung für Posch SplitMaster 30

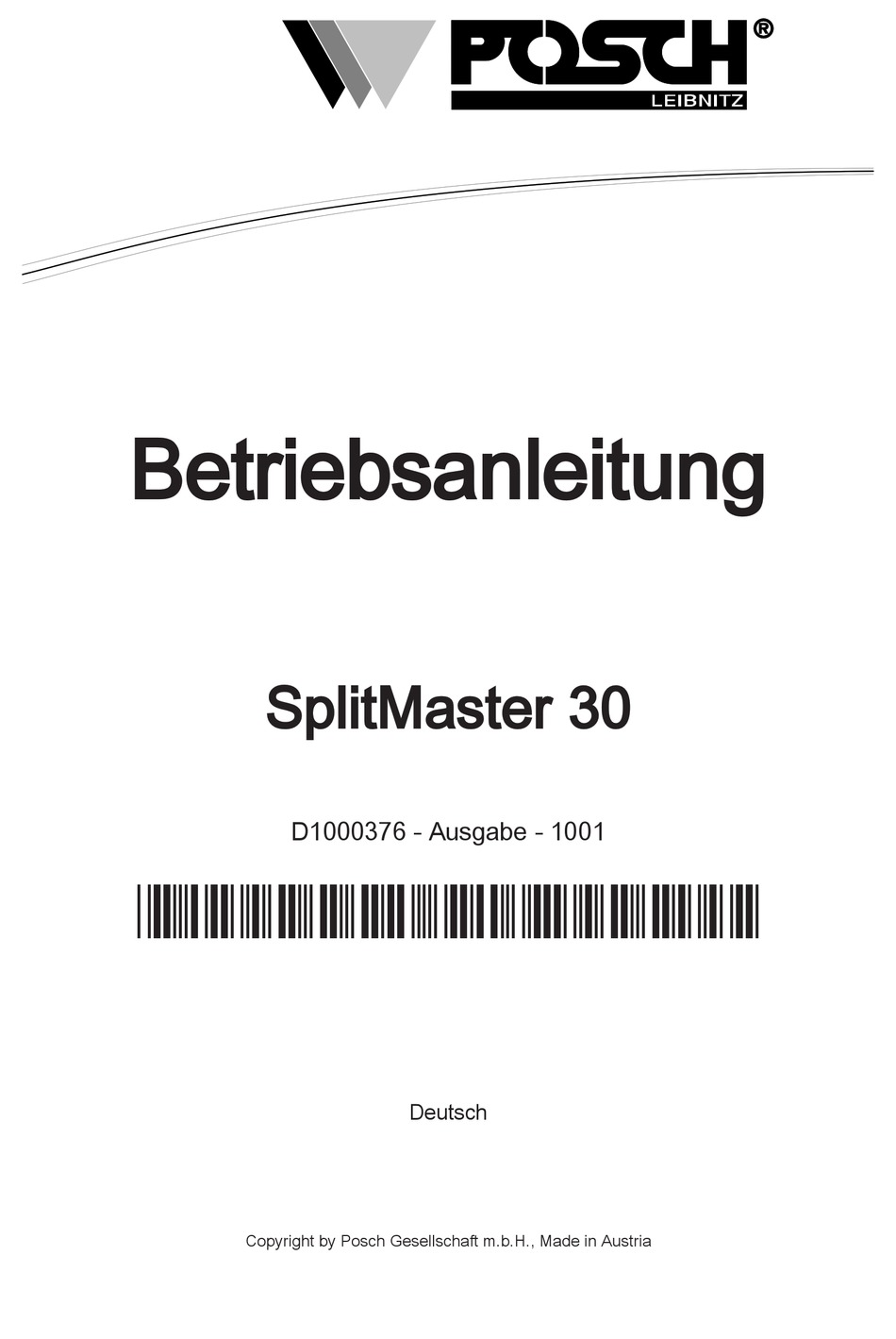

- Seite 1 Betriebsanleitung SplitMaster 30 D1000376 - Ausgabe - 1001 *D1000376-1001* Deutsch Copyright by Posch Gesellschaft m.b.H., Made in Austria...
-
Seite 2: Hersteller
Unterlage Ihrer Maschine, die bei Rückfragen eine klare Auskunft ermöglicht. Maschinennummer:................Seriennummer:..................POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Telefax: +43 (0) 3452/82954-53, E-Mail: leibnitz@posch.com POSCH Deutschland: 84149 Velden/Vils, Preysingallee 19, Telefon: +49 (0) 8742/2081, Telefax: +49 (0) 8742/2083, E-Mail: velden@posch.com... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort Urheberschutz Mangelhaftung Vorbehalte Begriffe Betriebsanleitung Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise Sicherheitshinweise für Holzspalter Sicherheitshinweise für Seilwinden Lärmhinweis Restrisiken Bestimmungsgemäße Verwendung Allgemeines Geltungsbereich Beschreibung Die wichtigsten Bauteile der Maschine Aufkleber und deren Bedeutung Aufstellung Inbetriebnahme Antrieb durch Elektromotor (Type E) Antrieb durch Schlepper über Gelenkwelle (Type PZG) Antrieb durch Dieselmotor (Type D) Bedienung... - Seite 4 Inhaltsverzeichnis Transport am Dreipunkt des Schleppers Transport mit Fahrwerk Kontrollen Schutzvorrichtungen Verschraubungen Hydraulikleitungen Werkzeugführung Zweihandschaltung Ölstand Wartung Werkzeugführung Ölwechsel Dieselmotor Reinigung Sonderausrüstung 10.1 Funkfernsteuerung 10.2 Seilwinde Zusatzausrüstung 11.1 Spaltmesservarianten Fehlerbeseitigung Technische Daten Service EG-Konformitätserklärung...
-
Seite 5: Vorwort
Vorwort Vorwort Vielen Dank für den Kauf eines unserer Produkte. Diese Maschine wurde nach gültigen europäischen Normen und Vorschriften gebaut. Mit dieser Betriebsanleitung geben wir Anweisungen zum sicheren und fachgerechten Arbeiten sowie Instandhaltung. Jede Person, die mit Transport, Aufstellung, Inbetriebnahme, Bedienung und Instandhaltung der Maschine beauftragt ist, muss: ▪... -
Seite 6: Betriebsanleitung
Vorwort Fachpersonal Als Fachpersonal gilt, wer vom Betreiber der Maschine mit speziellen Aufgaben wie Aufstellung, Rüsten, Instandhalten und Störungsbeseitigung beauftragt ist. Elektrofachkraft Als Elektrofachkraft gilt, wer aufgrund seiner fachlichen Ausbildung Kenntnisse an elektrischen Anlagen, Normen und Vorschriften erworben hat, mögliche gefahren erkennen und abwenden kann. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Symbolerklärung Folgende Symbole und Hinweise in dieser Anleitung warnen vor möglichen Personen- oder Sachschäden oder geben Ihnen Arbeitshilfen. GEFAHR Warnung vor Gefahrenstellen Hinweis auf Arbeitssicherheit, bei deren Nichtbeachtung Gefahr für Leib und Leben von Personen besteht. Beachten Sie diese Hinweise stets und verhalten Sie sich besonders aufmerksam und vorsichtig. -
Seite 8: Weitere Informationen
Antrieb und stillstehenden Werkzeug vornehmen! Die Maschine nie unbeaufsichtigt laufen lassen. Bei Umstellungsarbeiten muss der Antrieb der Maschine abgestellt werden. Verwenden Sie nur original - POSCH - Ersatzteile. Es dürfen keine Veränderungen oder Manipulationen an der Maschine vorgenommen werden! Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt... -
Seite 9: Sicherheitshinweise Für Seilwinden
Vorsicht geboten. Ein sicheres Arbeiten hängt vom Bedienpersonal ab! Bestimmungsgemäße Verwendung Die Maschine - SplitMaster 30 - ist ausschließlich zum Spalten von Holz mit einem Durchmesser von 10 - 80 cm und einer Länge von 10 - 130 cm geeignet. -
Seite 10: Allgemeines
Allgemeines Allgemeines Geltungsbereich Diese Betriebsanleitung gilt für folgende Maschinen: Maschinentype Artikel- Nr. * Type Antrieb M6550 SplitMaster 30 - PZG Zapfwelle M6555 SplitMaster 30 - E5,5 Elektromotor M6560 SplitMaster 30 - E11 Elektromotor M6565 SplitMaster 30 - PZGE5,5 Zapfwelle/Elektromotor M6570... -
Seite 11: Beschreibung
Allgemeines Beschreibung Die Maschine - SplitMaster 30 - ist ausschließlich zum Spalten von Holz mit einer maximalen Länge von 10 - 130 cm geeignet. Der Zylinderhub lässt sich an kürzere Holzstämme anpassen. Die „Autospeed“- Funktion sorgt für eine sehr hohe Spaltgeschwindigkeit. -
Seite 12: Aufkleber Und Deren Bedeutung
Allgemeines Dreipunkt Steuerhebel für Spalter Typenschild Hebevorrichtung Zylinder Holzauflage Aufkleber und deren Bedeutung = 480 min Z200 1152 Diesel max. 45 CET Z205 0031 Z205 0010 Z200 1220 Z200 1260 max. Z205 0330 Z205 0865 max. Z200 1150 Z205 0331 Hier anheben! Hier nicht anheben (ausgenommen Spaltmesserwechsel)! Betriebsmittel: Diesel... -
Seite 13: Aufstellung
Allgemeines Schutzschuhe tragen! Augen- und Gehörschutz tragen! Vorsicht, bewegte Werkzeuge! Vor Inbetriebnahme der Maschine unbedingt die Betriebsanleitung lesen! Nur alleine arbeiten! Werkzeugführung einfetten! Aufstellung Die Maschine nur bei standsicherer Aufstellung in Betrieb nehmen! Die Maschine auf einer waagrechten, ebenen, festen und freien Arbeitsfläche aufstellen. Die Maschine muss direkt auf den Boden gestellt werden. -
Seite 14: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Kontrollieren Sie vor der Inbetriebnahme die Funktion der Schutz- und Sicherheitseinrichtungen, die Hydraulikschläuche und den Ölstand! Antrieb durch Elektromotor (Type E) 4.1.1 Maschinen mit 400 V Motor Die Maschine darf nur an Stromkreisen mit einer 30 mA FI- Fehlerstrom- Schutzschaltung betrieben werden. -
Seite 15: Antrieb Durch Schlepper Über Gelenkwelle (Type Pzg)
Inbetriebnahme Durch schwergängige Steckverbindung kann der CEE- Stecker aus dem Schaltergehäuse gerissen werden. ▪ Abhilfe sind Markenstecker und die Verwendung von einem Silikonspray. Für derartige Schäden am Schalter wird keine Gewährleistung erstattet. Type E11 Die Maschine an das Stromnetz anschließen: ▪... -
Seite 16: Antrieb Durch Dieselmotor (Type D)
Inbetriebnahme 3. Die Drehrichtung der Schlepperzapfwelle im Uhrzeigersinn. 4. Das Handgas des Schleppers auf Minimum stellen. 5. Die Schlepperzapfwelle langsam einkuppeln und die Maschine anlaufen lassen. 6. Die erforderliche Zapfwellendrehzahl mittels Handgas einstellen. Maximale Zapfwellendrehzahl: ▪ 450 U/min Die max. Zapfwellendrehzahl darf auf keinen Fall überschritten werden, da sonst eine erhöhte Öltemperatur auftritt. -
Seite 17: Bedienung
Bedienung Bedienung Bei Außentemperaturen unter 0°C die Maschine ca. fünf Minuten im Leerlauf laufen lassen, damit das Hydrauliksystem seine Betriebstemperatur erreicht (die Hydraulikleitungen sind dann handwarm). "Autospeed" Durch „Autospeed“ wird ein druckgesteuertes Umschalten zwischen den beiden Vorlaufgeschwindigkeiten erreicht. ▪ „Autospeed“ reagiert auf den erforderlichen Spaltdruck und schaltet selbständig die Spaltgeschwindigkeit um. -
Seite 18: Spaltmesser - Hydraulische Höhenverstellung
Bedienung Spaltmesser - hydraulische Höhenverstellung Stellung Funktion Wenn der Steuerhebel nach links gedrückt wird, fährt das Spaltmesser nach oben. Wenn der Steuerhebel nach rechts gedrückt wird, fährt das Spaltmesser nach unten. Damit kann das Spaltmesser optimal an den Holzstammdurchmesser angeglichen werden. Hebevorrichtung Hebevorrichtung Federriegel... - Seite 19 Bedienung Transportstellung: ▪ Die Hebevorrichtung nach oben schwenken und mit dem Federriegel fixieren. ▪ Anschließend den Hubzylinder der Hebevorrichtung einfahren, damit die Kolbenstange geschützt wird. Bedienung: Stellung „I“ Wenn der Steuerhebel in Stellung „I“ gebracht wird, hebt sich die Hebevorrichtung. Stellung „II“...
-
Seite 20: Zylinder
Bedienung Zylinder Federklappe Steuerhebel Blechsicherung Zylinderflansch Druckstück Holzauflage Arbeitsstellung: Die Maschine wird mit eingefahrenen Zylinder ausgeliefert. Vor Spaltbeginn muss der Zylinder ausgefahren und fixiert werden. ▪ Die Federklappe wegschwenken und die Blechsicherung nach außen ziehen. ▪ Die Blechsicherung nach oben herausnehmen und im Druckstück ablegen. –... -
Seite 21: Einstellen Des Spaltweges (Hub)
Bedienung Achten Sie beim Aus- und Einfahren des Zylinders darauf, dass die Hydraulikschläuche nicht eingeklemmt werden! ▪ Die Abschaltstange entsichern, ganz nach innen schieben und mit dem Federstecker abstecken. Einstellen des Spaltweges (Hub) Abschaltstange Federstecker Der Spalthub lässt sich mit Hilfe einer Abschaltstange an kürzere Holzlängen anpassen: ▪... -
Seite 22: Der Spaltvorgang
Bedienung Durch die Holzauflage fällt das Holz nach dem Spaltvorgang nicht zu Boden. 1. Das Spaltmesser ganz nach oben stellen. 2. Den Absteckriegel nach rechts drücken und die Holzauflage in die Arbeitsstellung schwenken. Der Spaltvorgang Es darf immer nur eine Person an der Maschine arbeiten! Achten Sie darauf, dass sich keine weiteren Personen im Bereich der Maschine aufhalten. -
Seite 23: Spaltmesserwechsel
Bedienung 5.7.1 Hinweis zum Spalten Die Holzstämme müssen in Längsrichtung gespalten werden. Die Holzstücke immer mit dem stärkeren Holzdurchmesser zuerst gegen das Spaltmesser drücken. Verklemmtes Holz mit einem Schlagwerkzeug vom Spaltmesser lösen. Spaltmesserwechsel Spaltmesser Messerbolzen ▪ Das Spaltmesser ganz nach oben stellen. ▪... -
Seite 24: Parkplatz Für Spaltmesser
Bedienung 5.8.1 Parkplatz für Spaltmesser Spaltmesser Spaltmesseraufnahme Messerbolzen Das nicht benötigte Spaltmesser kann an der Spaltmesseraufnahme abgelegt und fixiert werden. -
Seite 25: Abschalten Der Maschine
Abschalten der Maschine Abschalten der Maschine Vor dem Abschalten der Maschine alle hydraulischen Funktionen druckfrei fahren. Dazu alle Bedienhebel in Neutralstellung bringen. Antrieb durch Elektromotor (Type E) Den Schalter in 0- Stellung bringen. Antrieb durch Schlepper über Gelenkwelle (Type PZG) Die Gelenkwelle am Schlepper auskuppeln. -
Seite 26: Transport
Transport Transport Den Zylinder einfahren ▪ Sehen Sie dazu ... Zylinder [➙ 20] Die Hebevorrichtung hochheben ▪ Sehen Sie dazu ... Stammhebevorrichtung [➙ 18] Das Spaltmesser nach oben stellen ▪ Das Spaltmesser in die oberste Stellung fahren, damit die Kolbenstange geschützt wird. –... - Seite 27 Transport Das Sicherungsseil bzw. Kette mit dem Zugfahrzeug verbinden! Den Reifendruck prüfen – maximal 3,5 bar. Beim Transport auf öffentlichen Straßen ist die Straßenverkehrsordnung einzuhalten. Maximale Transportgeschwindigkeit: 80 Km/h Wird die Maschine vom Zugfahrzeug abgehängt, muss sie auf einen waagrechten, ebenen und festen Untergrund abgestellt werden.
-
Seite 28: Kontrollen
Kontrollen Kontrollen Vor Kontrollarbeiten an der Maschine unbedingt den Antrieb abstellen! Die Maschine vom Stromnetz trennen! Schutzvorrichtungen Es müssen alle Schutzvorrichtungen (Abdeckungen, Schutzgitter..) vorhanden sein! Verschraubungen Nach der ersten Betriebsstunde alle Schrauben und Muttern nachziehen. Alle weiteren 100 Betriebsstunden die Schrauben und Muttern nachziehen. ▪... - Seite 29 Kontrollen 8.6.1 Hydraulikölstand Belüftungsschraube Ölablassschraube Ölschauglas Wenn das Ölschauglas bis über die Mitte gefüllt ist, entspricht dies dem Ölstand- Maximum. Befindet sich der Ölspiegel am unteren Bereich des Ölschauglases, entspricht das dem Ölstand- Minimum. Sollte dies der Fall sein, muss sofort Hydrauliköl nachgefüllt werden. ▪...
-
Seite 30: Wartung
Die Maschine vom Stromnetz trennen! Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Arbeiten Sie nie ohne Schutzvorrichtungen. Verwenden Sie nur original - POSCH - Ersatzteile. Werkzeugführung Schmiernippel Fettpinsel Die Schmiernippel an der Werkzeugführung alle 10 Stunden mit Schmierfett abschmieren. -
Seite 31: Empfohlene Hydrauliköle
Wartung Wechselvorgang: Belüftungsschraube Ölablassschraube Ölschauglas ▪ Vor dem Ölwechsel das Druckstück einfahren. ▪ Die Belüftungsschraube herausdrehen. ▪ Die Ölablassschraube öffnen. Die Ölablassschraube befindet sich an der Bodenfläche des Öltanks. ▪ Das alte Hydrauliköl in eine Auffangwanne ablassen. ▪ Die Ölablassschraube wieder in den Tank schrauben und neues Hydrauliköl einfüllen. ▪... -
Seite 32: Dieselmotor
Wartung 9.2.2 Ölfilter Filterdeckel Filtereinsatz Ein Wechsel des Filtereinsatzes soll beim jedem Ölwechsel durchgeführt werden. Eventuell vorhandene Aluminiumspäne sind unbedenklich, da sie beim Einlaufen der Pumpe entstehen. Den Filtereinsatzes nicht mit Benzin oder Petroleum auswaschen, dieser wird dabei zerstört. Dieselmotor Durchzuführende Wartungsarbeiten entnehmen Sie bitte der Motor- Betriebsanleitung. -
Seite 33: Sonderausrüstung
Sonderausrüstung Sonderausrüstung 10.1 Funkfernsteuerung Eine Maschine mit Funksteuerung stellt eine wesentliche Arbeitserleichterung dar. Die Funksteuerung dient dem drahtlosen Bedienen der Seilwinde. Sicherheitshinweise Machen Sie sich mit dem System vertraut, bevor Sie mit der Funksteuerung arbeiten! Nur autorisierte und entsprechend eingewiesene Personen dürfen mit der Funksteuerung arbeiten! Vor jedem Arbeitsbeginn die Funktion des Not-Halt-Schalter kontrollieren. -
Seite 34: Empfänger
Sonderausrüstung Taster Position Funktion Spaltzylinder Druckstück ausfahren (spalten) Hebevorrichtung heben Hebevorrichtung senken Messerverstellung Spaltmesser nach oben Messerverstellung Spaltmesser nach unten Spaltzylinder Druckstück einfahren Nach dem Betrieb den Sender abschalten. ▪ Not-Halt-Schalter drücken. Akku laden: 1. Schließen Sie das Ladegerät an eine Steckdose an. 2. -
Seite 35: Störungen An Der Funksteuerung
Sonderausrüstung 10.1.3 Störungen an der Funksteuerung Fehler Ursache Beseitigung Keine Reaktion bei Not-Halt-Funktion ist aktiv Beide Sendetasten ca. 5 sec. Einschalten des Senders zugleich drücken Keine Betriebsspannung vorhanden Akku laden bzw. geladenen Akku einsetzen Unterspannungswarnun Akku ist nicht geladen Akku komplett laden g am Sender (nach Akku defekt Prüfen Sie, ob der... - Seite 36 Sonderausrüstung 10.2.1 Handseilwinde Seil einziehen Seil lösen bzw. ausfahren Arbeitsvorgang: 1. Den Steuerhebel kurz nach Position 2 drücken. – Das Seil wird gelöst. 2. Nehmen Sie die Blochhaken bzw. die Greifzange und ziehen Sie das Seil zum Holzstamm. 3. Befestigen Sie die Blochhaken bzw. die Greifzange am Holzstamm. 4.
- Seite 37 Sonderausrüstung 10.2.2.1 Sender Taster 1 Not- Halt Taster 2 Ladebuchse Am Funksender befinden sich die Tasten für die Bedienung der einzelnen Funktionen. Zur Inbetriebnahme des Senders muss die Not-Halt Funktion deaktiviert werden. ▪ Dazu beide Sendetasten ca. 5 sec. zugleich drücken. Blinkt die LED beim Betätigen der Tasten grün, ist der Sender betriebsbereit.
- Seite 38 Sonderausrüstung 10.2.2.3 Störungen an der Funksteuerung Fehler Ursache Beseitigung Keine Reaktion bei Not-Halt-Funktion ist aktiv Beide Sendetasten ca. 5 sec. Einschalten des Senders zugleich drücken Keine Betriebsspannung vorhanden Akku laden bzw. geladenen Akku einsetzen Unterspannungswarnun Akku ist nicht geladen Akku komplett laden g am Sender (nach Akku defekt Prüfen Sie, ob der...
-
Seite 39: Zusatzausrüstung
Zusatzausrüstung Zusatzausrüstung 11.1 Spaltmesservarianten Spaltmesser 2-fach Spaltmesser 8-fach Spaltmesser 6-fach Der Holzstamm wird in einem Spaltvorgang in 2, 6 oder 8 Teile gespalten. -
Seite 40: Fehlerbeseitigung
Fehlerbeseitigung Fehlerbeseitigung Fehler mögliche Ursache Beseitigung siehe Seite Elektromotor läuft nicht Fehlerhafte Zuleitung Zuleitung von siehe [➙ 14] an oder schaltet oft ab Fachmann überprüfen lassen Sicherungen fallen - Richtige Sicherungen Zuleitung zu schwach verwenden abgesichert Motorschutz spricht an stärkere Zuleitung verwenden falsche Drehrichtung zwei Phasen... -
Seite 41: Technische Daten
Technische Daten Technische Daten Type E5,5 Antrieb Antriebsart Zapfwelle Elektromotor Elektromotor Leistung Spannung Absicherung Motordrehzahl U/min 1440 1450 Zapfwellendrehzahl U/min Spaltsystem Spaltkraft Zylinderhub Max. Druck Max. Holzlänge Max. Holzdurchmesser Vorlaufgeschw. cm/s 17,6 15,7 18,1 Rücklaufgeschw. cm/s 17,7 15,8 18,3 Maße * Länge Breite Höhe... - Seite 42 Technische Daten Type PZGE5,5 PZGE11 Antrieb Antriebsart Dieselmotor Zapfwelle/ Zapfwelle/ Elektromotor Elektromotor Leistung 22,6 26 / 5,5 26 / 11 Spannung Absicherung Motordrehzahl U/min 2100 1440 1450 Zapfwellendrehzahl U/min Spaltsystem Spaltkraft Zylinderhub Max. Druck Max. Holzlänge Max. Holzdurchmesser Vorlaufgeschw. cm/s 16,7 17,6 / 15,7 17,6 / 18,1...
-
Seite 43: Service
Service Service POSCH- Produkt Bei Ersatzteilbestellungen für Ihre Maschine wenden Sie sich bitte direkt an Ihren Händler vor Ort. Hatz Bei Ersatzteilbestellungen für Ihren Hatz- Dieselmotor wenden Sie sich bitte direkt an den Servicebetrieb: Land Kontakt Österreich Josef Hofman Brauhausstraße 35 AT - 2320 Schwechat - Rannersdorf Tel: +43 –... -
Seite 44: Eg-Konformitätserklärung
Des weiteren entspricht die Maschine der EG-Niederspannungsrichtlinie 2006/95/EG und der EG-Richtlinie Elektromagnetische Verträglichkeit 2004/108/EG. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Holzspalter - SplitMaster 30 Artikel-Nr.: M6550, M6555, M6560, M6565, M6570, M6650, M6660, M6665, M6670 Serien-Nr.:... - Seite 48 Ihr Posch- Fachhändler...
