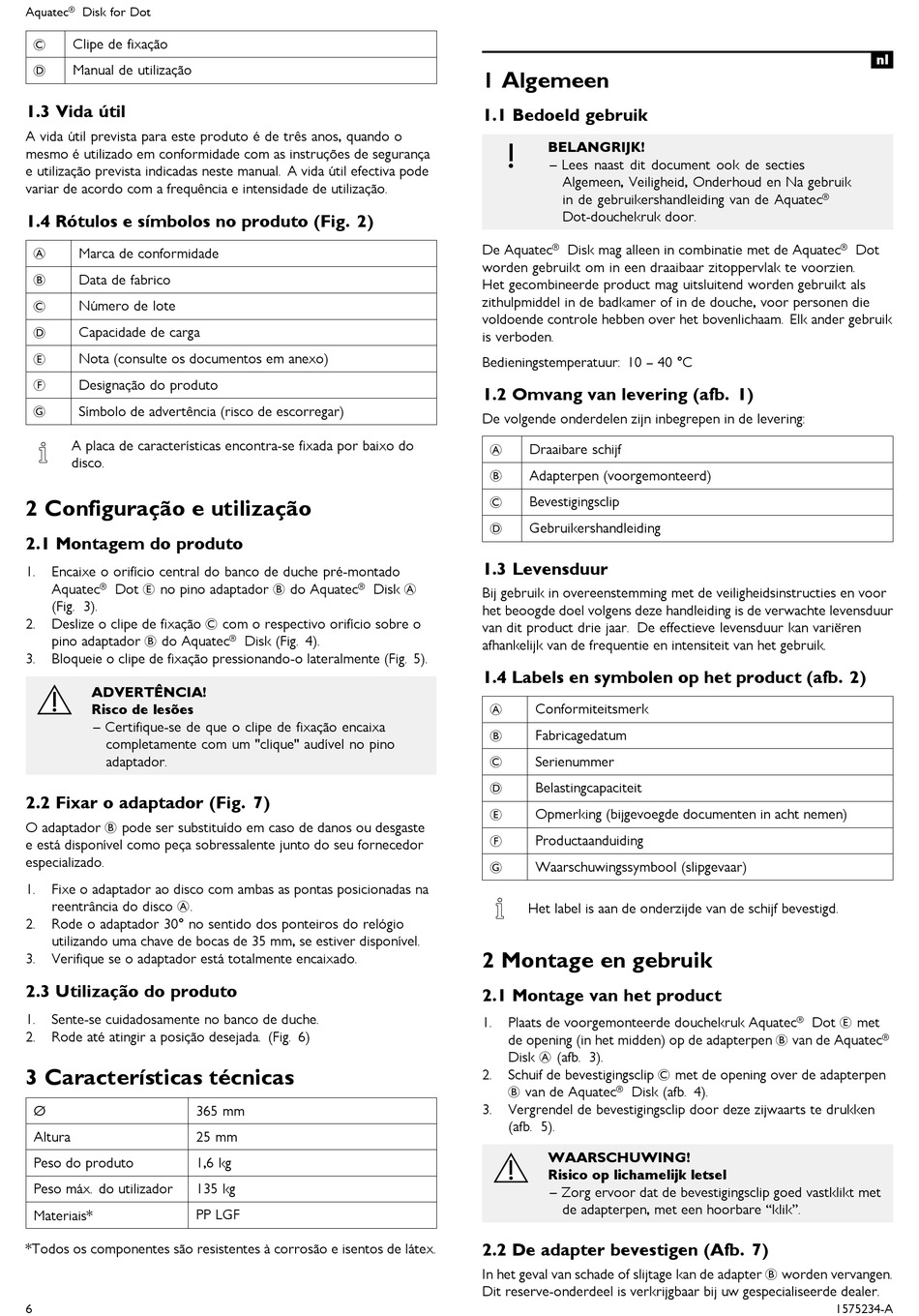

Aquatec® Disk for Dot
C Clipe de fixação
D Manual de utilização
1.3 Vida útil
A vida útil prevista para este produto é de três anos, quando o
mesmo é utilizado em conformidade com as instruções de segurança
e utilização prevista indicadas neste manual. A vida útil efectiva pode
variar de acordo com a frequência e intensidade de utilização.
1.4 Rótulos e símbolos no produto (Fig. 2)
A Marca de conformidade
B
Data de fabrico
C
Número de lote
D
Capacidade de carga
E Nota (consulte os documentos em anexo)
F Designação do produto
G Símbolo de advertência (risco de escorregar)
A placa de características encontra-se fixada por baixo do
disco.
2 Configuração e utilização
2.1 Montagem do produto
1. Encaixe o orifício central do banco de duche pré-montado
Aquatec® Dot E no pino adaptador B do Aquatec® Disk A
(Fig. 3).
Deslize o clipe de fixação C com o respectivo orifício sobre o
2.
pino adaptador B do Aquatec® Disk (Fig. 4).
3. Bloqueie o clipe de fixação pressionando-o lateralmente (Fig. 5).
ADVERTÊNCIA!
Risco de lesões
– Certifique-se de que o clipe de fixação encaixa
completamente com um "clique" audível no pino
adaptador.
2.2 Fixar o adaptador (Fig. 7)
O adaptador B pode ser substituído em caso de danos ou desgaste
e está disponível como peça sobressalente junto do seu fornecedor
especializado.
1. Fixe o adaptador ao disco com ambas as pontas posicionadas na
reentrância do disco A.
2. Rode o adaptador 30° no sentido dos ponteiros do relógio
utilizando uma chave de bocas de 35 mm, se estiver disponível.
3. Verifique se o adaptador está totalmente encaixado.
2.3 Utilização do produto
1. Sente-se cuidadosamente no banco de duche.
2. Rode até atingir a posição desejada. (Fig. 6)
3 Características técnicas
Ø 365 mm
Altura 25 mm
Peso do produto 1,6 kg
Peso máx. do utilizador
135 kg
PP LGF
Materiais*
*Todos os componentes são resistentes à corrosão e isentos de látex.
6
1 Algemeen
1.1 Bedoeld gebruik
BELANGRIJK!
– Lees naast dit document ook de secties
Algemeen, Veiligheid, Onderhoud en Na gebruik
in de gebruikershandleiding van de Aquatec®
Dot-douchekruk door.
De Aquatec® Disk mag alleen in combinatie met de Aquatec® Dot
worden gebruikt om in een draaibaar zitoppervlak te voorzien.
Het gecombineerde product mag uitsluitend worden gebruikt als
zithulpmiddel in de badkamer of in de douche, voor personen die
voldoende controle hebben over het bovenlichaam. Elk ander gebruik
is verboden.
Bedieningstemperatuur: 10 – 40 °C
1.2 Omvang van levering (afb. 1)
De volgende onderdelen zijn inbegrepen in de levering:
A
Draaibare schijf
B
Adapterpen (voorgemonteerd)
C
Bevestigingsclip
D Gebruikershandleiding
1.3 Levensduur
Bij gebruik in overeenstemming met de veiligheidsinstructies en voor
het beoogde doel volgens deze handleiding is de verwachte levensduur
van dit product drie jaar. De effectieve levensduur kan variëren
afhankelijk van de frequentie en intensiteit van het gebruik.
1.4 Labels en symbolen op het product (afb. 2)
A
Conformiteitsmerk
B
Fabricagedatum
C
Serienummer
D Belastingcapaciteit
E Opmerking (bijgevoegde documenten in acht nemen)
F Productaanduiding
G Waarschuwingssymbool (slipgevaar)
Het label is aan de onderzijde van de schijf bevestigd.

2 Montage en gebruik

2.1 Montage van het product
Plaats de voorgemonteerde douchekruk Aquatec® Dot E met
1.
de opening (in het midden) op de adapterpen B van de Aquatec®
Disk A (afb. 3).
Schuif de bevestigingsclip C met de opening over de adapterpen
2.
B van de Aquatec® Disk (afb. 4).
3. Vergrendel de bevestigingsclip door deze zijwaarts te drukken
(afb. 5).
WAARSCHUWING!
Risico op lichamelijk letsel
– Zorg ervoor dat de bevestigingsclip goed vastklikt met
de adapterpen, met een hoorbare "klik".
2.2 De adapter bevestigen (Afb. 7)
In het geval van schade of slijtage kan de adapter B worden vervangen.
Dit reserve-onderdeel is verkrijgbaar bij uw gespecialiseerde dealer.
nl
1575234-A
