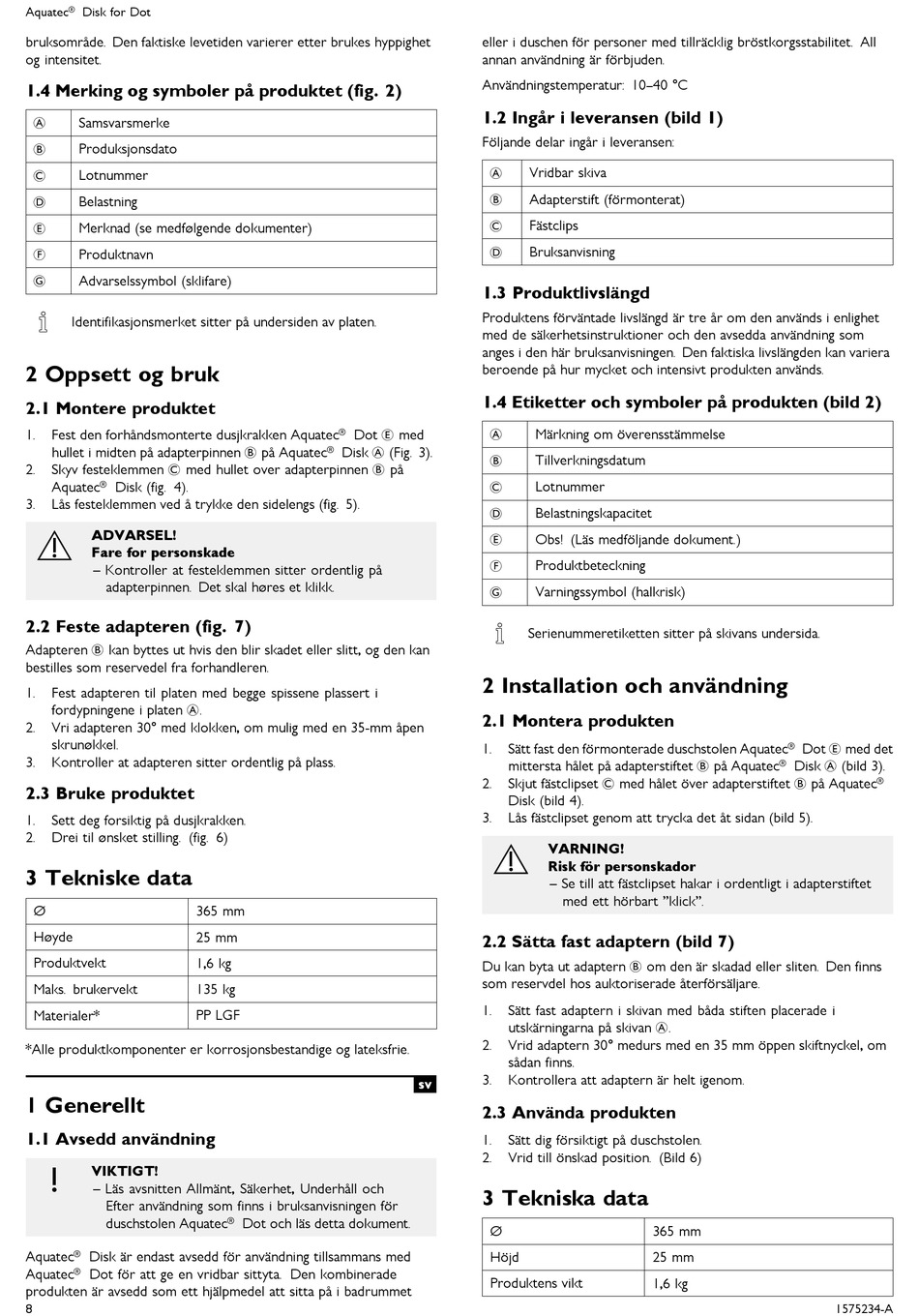

Aquatec® Disk for Dot
bruksområde. Den faktiske levetiden varierer etter brukes hyppighet
og intensitet.
1.4 Merking og symboler på produktet (fig. 2)
A
Samsvarsmerke
B
Produksjonsdato
C Lotnummer
D Belastning
E Merknad (se medfølgende dokumenter)
F Produktnavn
G
Advarselssymbol (sklifare)
Identifikasjonsmerket sitter på undersiden av platen.

2 Oppsett og bruk

2.1 Montere produktet
Fest den forhåndsmonterte dusjkrakken Aquatec® Dot E med
1.
hullet i midten på adapterpinnen B på Aquatec® Disk A (Fig. 3).
2. Skyv festeklemmen C med hullet over adapterpinnen B på
Aquatec® Disk (fig. 4).
3. Lås festeklemmen ved å trykke den sidelengs (fig. 5).
ADVARSEL!
Fare for personskade
– Kontroller at festeklemmen sitter ordentlig på
adapterpinnen. Det skal høres et klikk.
2.2 Feste adapteren (fig. 7)
Adapteren B kan byttes ut hvis den blir skadet eller slitt, og den kan
bestilles som reservedel fra forhandleren.
1. Fest adapteren til platen med begge spissene plassert i
fordypningene i platen A.
2. Vri adapteren 30° med klokken, om mulig med en 35-mm åpen
skrunøkkel.
3. Kontroller at adapteren sitter ordentlig på plass.
2.3 Bruke produktet
1. Sett deg forsiktig på dusjkrakken.
2. Drei til ønsket stilling. (fig. 6)
3 Tekniske data
Ø 365 mm
Høyde 25 mm
Produktvekt 1,6 kg
Maks. brukervekt
135 kg
PP LGF
Materialer*
*Alle produktkomponenter er korrosjonsbestandige og lateksfrie.
1 Generellt
1.1 Avsedd användning
VIKTIGT!
– Läs avsnitten Allmänt, Säkerhet, Underhåll och
Efter användning som finns i bruksanvisningen för
duschstolen Aquatec® Dot och läs detta dokument.
Aquatec® Disk är endast avsedd för användning tillsammans med
Aquatec® Dot för att ge en vridbar sittyta. Den kombinerade
produkten är avsedd som ett hjälpmedel att sitta på i badrummet
8
eller i duschen för personer med tillräcklig bröstkorgsstabilitet. All
annan användning är förbjuden.
Användningstemperatur: 10–40 °C
1.2 Ingår i leveransen (bild 1)
Följande delar ingår i leveransen:
A Vridbar skiva
B
Adapterstift (förmonterat)
C
Fästclips
D

Bruksanvisning

1.3 Produktlivslängd
Produktens förväntade livslängd är tre år om den används i enlighet
med de säkerhetsinstruktioner och den avsedda användning som
anges i den här bruksanvisningen. Den faktiska livslängden kan variera
beroende på hur mycket och intensivt produkten används.
1.4 Etiketter och symboler på produkten (bild 2)
A Märkning om överensstämmelse
B Tillverkningsdatum
C Lotnummer
D Belastningskapacitet
E Obs! (Läs medföljande dokument.)
F Produktbeteckning
G
Varningssymbol (halkrisk)
Serienummeretiketten sitter på skivans undersida.
2 Installation och användning
2.1 Montera produkten
1. Sätt fast den förmonterade duschstolen Aquatec® Dot E med det
mittersta hålet på adapterstiftet B på Aquatec® Disk A (bild 3).
Skjut fästclipset C med hålet över adapterstiftet B på Aquatec®
2.
Disk (bild 4).
3. Lås fästclipset genom att trycka det åt sidan (bild 5).
VARNING!
Risk för personskador
– Se till att fästclipset hakar i ordentligt i adapterstiftet
med ett hörbart "klick".
2.2 Sätta fast adaptern (bild 7)
Du kan byta ut adaptern B om den är skadad eller sliten. Den finns
som reservdel hos auktoriserade återförsäljare.
1. Sätt fast adaptern i skivan med båda stiften placerade i
utskärningarna på skivan A.
2. Vrid adaptern 30° medurs med en 35 mm öppen skiftnyckel, om
sådan finns.
3. Kontrollera att adaptern är helt igenom.
sv
2.3 Använda produkten
1. Sätt dig försiktigt på duschstolen.
2. Vrid till önskad position. (Bild 6)

3 Tekniska data

Ø
Höjd
Produktens vikt
365 mm
25 mm
1,6 kg
1575234-A
