B100

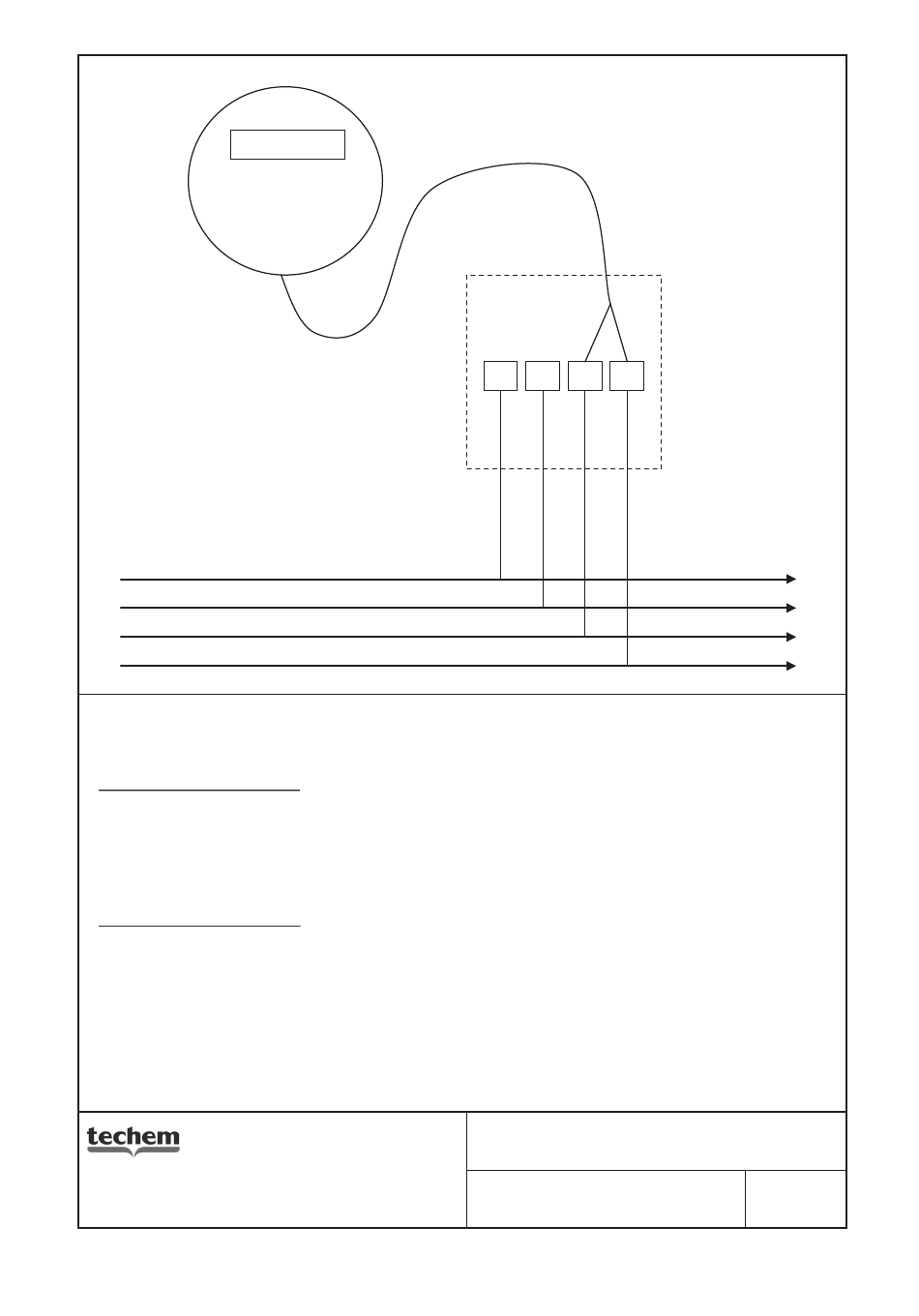

B100 Wasserzähler Warm/Kalt m-bus SIII
**
Verbindung zu Zähler wird durch Techem (Schweiz) AG gemacht
AP Montage Wasserzähler
X100 AP-Abzweigdose plombierbar (z.B. Woertz 78x78 mm) => ist nur bei AP Montage nötig
Montage und Lieferung bauseitig
Montage in unmittelbarer Nähe des Zählers
Klemmen in Abzweigdose:
UP Montage Wasserzähler
Das M-Bus Kabel muss 0,5m aus der Wand schauen (ohne Dosen und Klemmen)
Anschlüsse: 24V + (weiss), 24V - (blau), M + (türkis), M - (violett)
W800 M-Bus Verbindungskabel (Typ U72 1x4x0,8mm)
Bei Trasseverlegung abgeschirmtes Kabel verwenden
Urdorf
Münchenstein
Niederwangen
Le Mont-sur-Lausanne
Seite 4.2.7
m-bus SIII
M-Bus
**
Litzen Wago weiss, Einheits-Nr. 157817104 oder
Wago-Klemme Einheits-Nr. 157812484
043 455 65 00
061 337 20 00
031 980 49 49
021 925 70 50
X100
24V
24V
M +
+
-
Wasserzähler Warm/Kalt m-bus SIII
Anlage:
M -
W800
V 1.0
12.01.2011
