Электрическое подключение
Печи серии Орбит имеют для независимых
контура. Каждый контур имеет свой собствен-
ный клеммный блок для подключения.

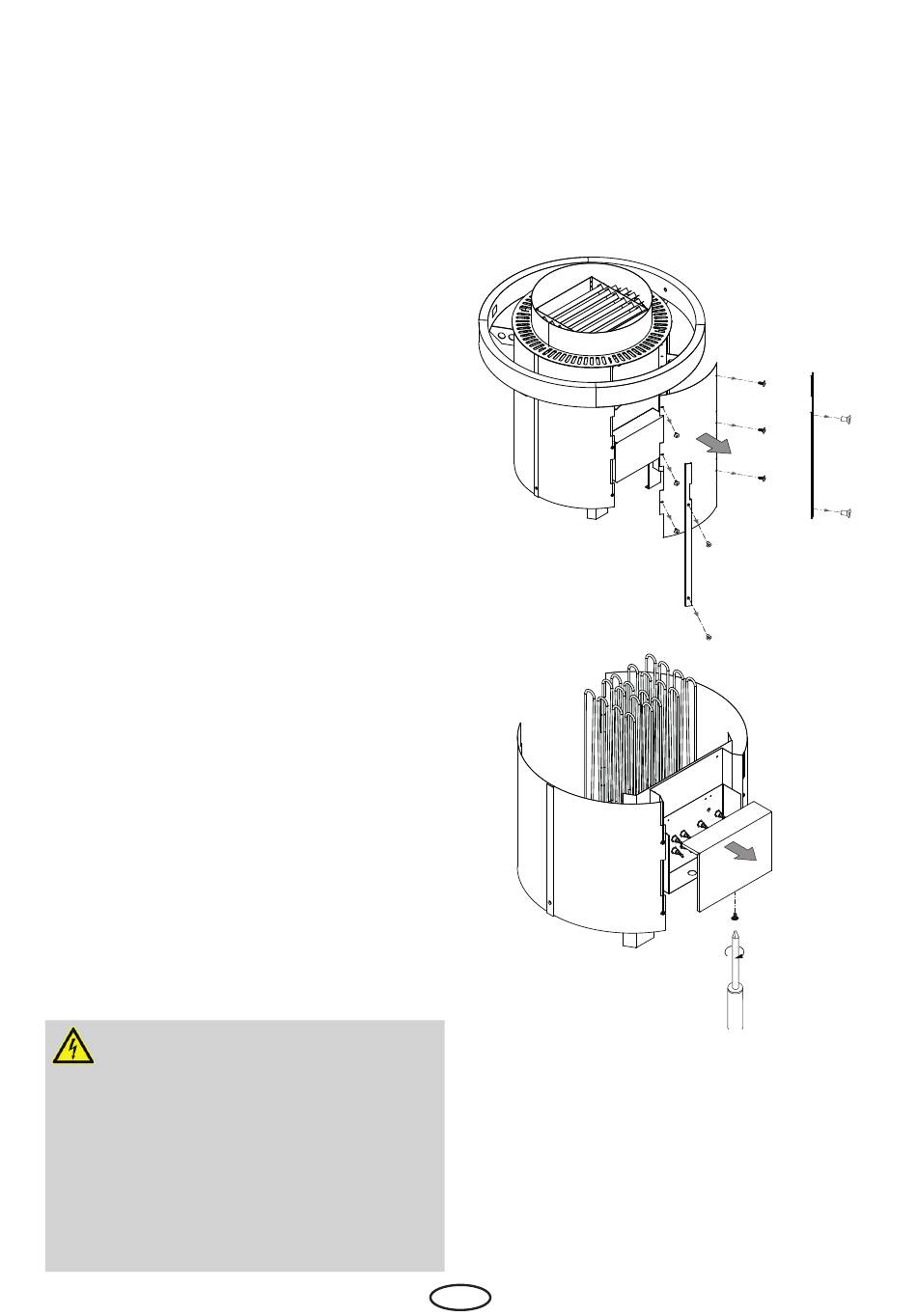

Клеммные блоки расположены сбоку под
полукруглой внешней крышкой (панелью),
как показано на рис. 3.
Сначала снимите декоративные вертикаль-
ные полоски по бокам наружной панели.
Вывинтите крепежные шурупы, фиксирующие
наружную декоративную панель и снимите её.
В нижней части Вы найдете клеммные блоки,
закрытые защитными крышками.
Вывинтите крепежные шурупы и снимите за-
щитные крышки с клеммных отсеков (рис. 4).
Клеммный отсек (блок) с тремя нагреватель-
ными элементами предназначен для подклю-
чения к пульту управления.
Клеммные отсек (блок) с бòльшим количе-
ством нагревательных элементов предназна-
чен для подключения к блоку расширения
мощности.
Произведите подключение кабельной раз-
водки в соответствие с планом электрических
подключений.
ВНИМАНИЕ!
Убедитесь в правильном подключении
контуров печи к пульту упр-я и к блоку
расширения мощности LSG.
Неправильное подключение приведет к
повреждению пульта управления!
48
RU
2.
1.
Рис. 3
3.
Рис. 4
