EOS Orbit Montage- Und Gebrauchsanweisung Seite 13

Elektroanschluss
Die Orbit-Öfen sind grundsätzlich 2-kreisig
verdrahtet. Jeder Heizkreis hat einen separaten
Anschlußkasten.
Die Anschlußkästen finden Sie gegenüberlie-
gend hinter den kleineren runden Aussenver-
kleidungen.

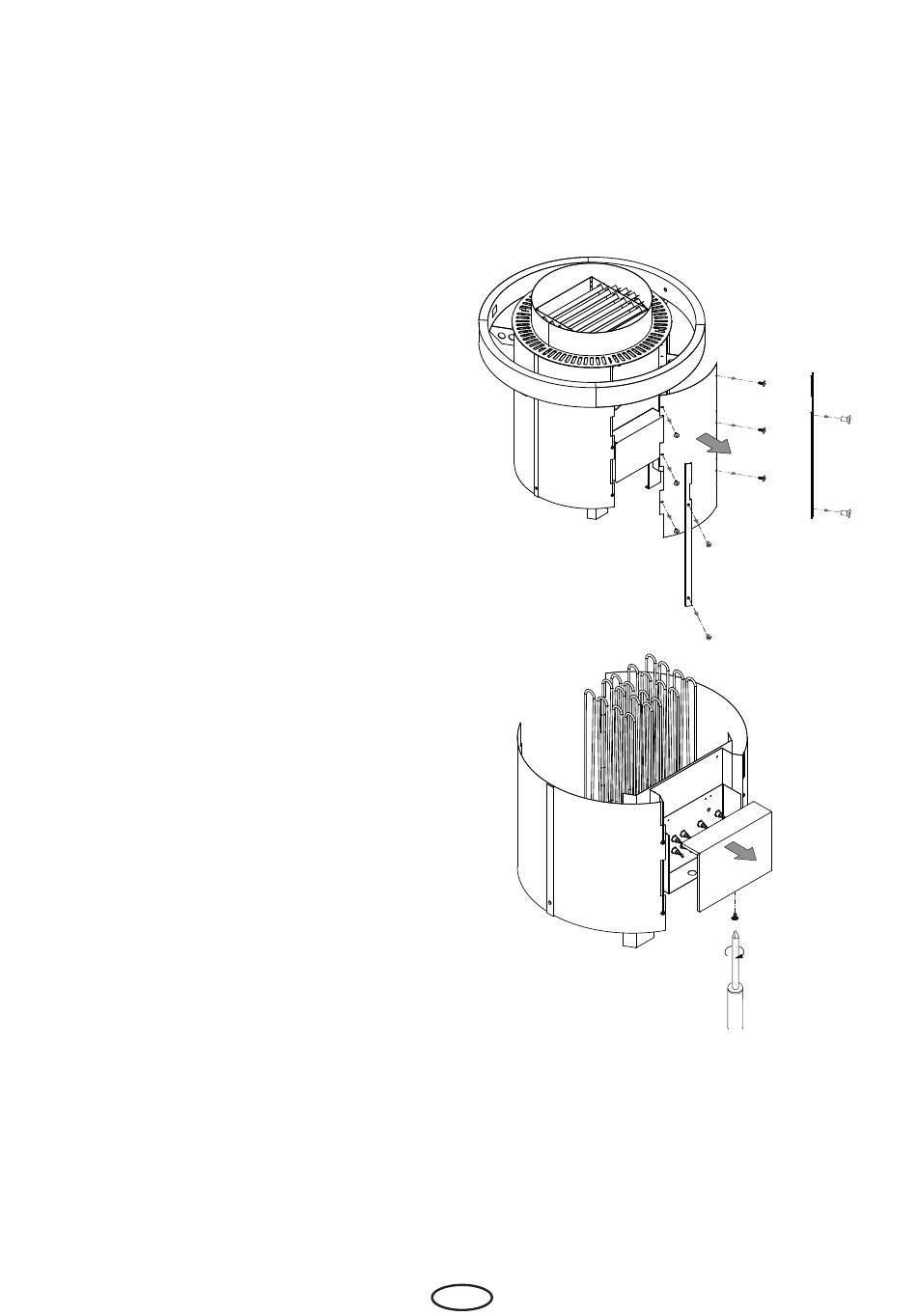

Lösen Sie zunächst auf beiden Anschlussseiten
die Blendleisten.
Nun können Sie die kleineren Außenmantelteile
2.
losschrauben.
Im unteren Bereich befinden sich die beiden
Anschlusskästen.
1.
Abb. 3
Nach dem Entfernen der Befestigungsschrauben
lassen sich die Anschlussdeckel abnehmen.
Dort wo 3 Heizstäbe (á 3 kW) montiert sind
erfolgt die Zuleitung zum Steuergerät. Dort
wo mehr wie 3 Heizstäber angeschlossen sind
erfolgt die Zuleitung zum LSG.
3.
Abb. 4
Jetzt kann der Anschluß gemäß dem Anschalt-
bild der verwendeten Saunasteuerung erfolgen.
D
13
