Montage; Mindestabstände - EOS Orbit Montage- Und Gebrauchsanweisung

Montage

Der Saunaofen Orbit ist für eine Anschlußspan-
nung von 400 V 3N AC vorgesehen.

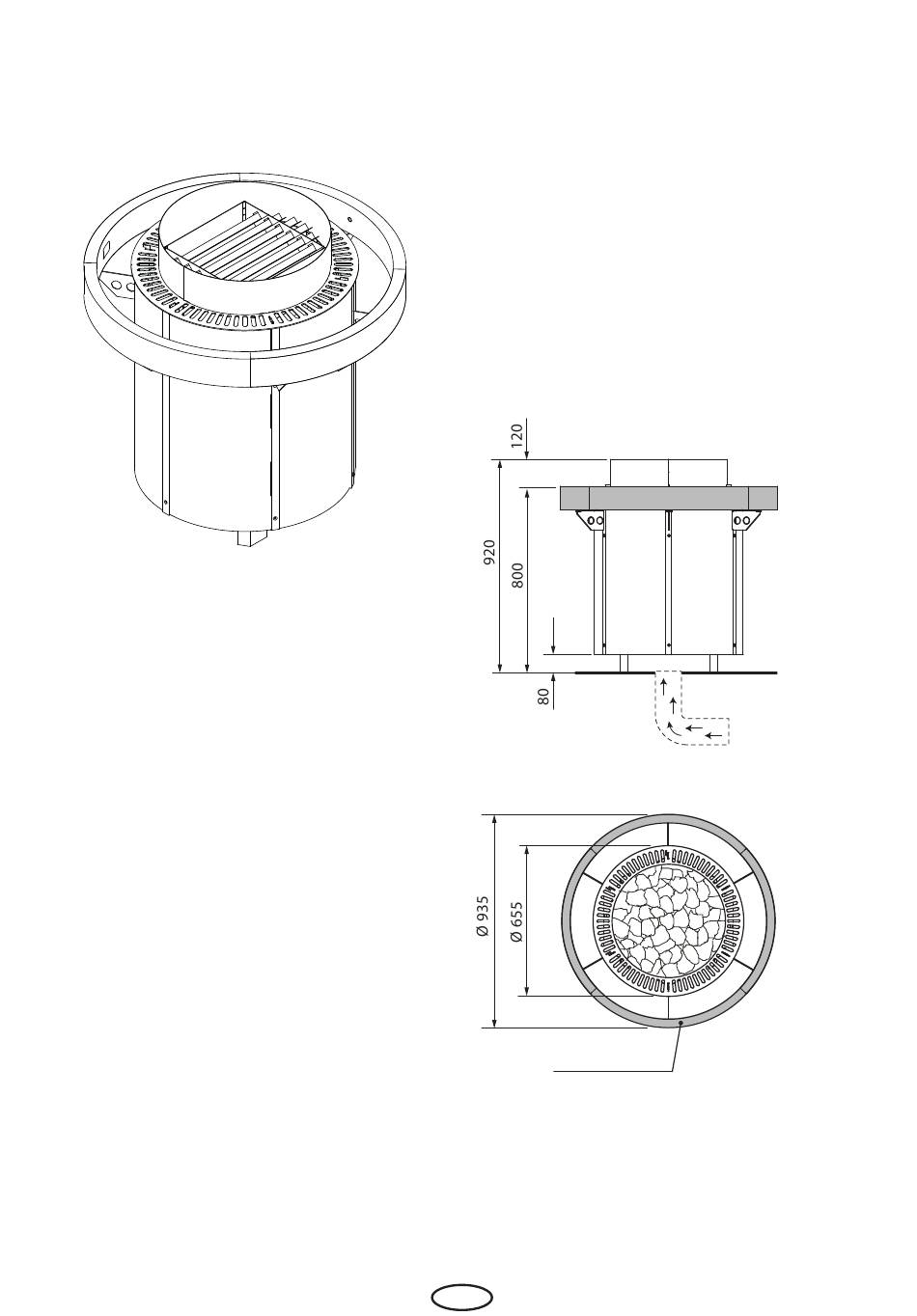

Zeichnung zeigt optionalen Ofenschutz
Die Saunaheizgeräte müssen über geeignete
Saunasteuergeräte mit zusätzlichen Leistungs-
schaltgeräten betrieben werden. (siehe Tech-
nische Daten)
Ableitstrom: max. 0,75 mA je kW Heizleistung
Saunaofen für den Einsatz in der gewerblichen
Sauna.
Mindestabstände
Die Mindesthöhe der Saunakabine muss innen
2,10 m betragen.
Bei der Montage des Saunaofens ist darauf zu
achten, dass der senkrechte Abstand zwischen
Oberkante Saunaofen und Saunadecke minde-
stens 130 cm und der waagerechte (seitliche)
Abstand zwischen Ofen und Kabinenwand
oder anderen brennbaren Materialien minde-
stens 10 cm beträgt.
• Mindestabstände gemäß nachfolgenden
Skizzen beachten!
Maße in mm
Maße in mm
Ofenschutz
D
Zuluft bei Montage
Zuluft bei Montage
in der Mitte der Kabine
in der Mitte der Kabine
über Zuluftkanal
über Zuluftkanal
ggf. mit Lüfter
ggf. mit Lüfter
Abb. 1
11
