Vor der Montage

Achtung!
Transportsicherung vor der Montage entfer-
nen. Schutzgitter abnehmen. Schaumstoff-
polster entfernen, dabei beachten, dass der
Strahler nicht berührt bzw. beschädigt wird.
Schutzpolsterung

Elektrischer Anschluss

Den Strahler mit dem vormontierten Kabel an
das Steuergerät gemäß Schaltbild des Steuer-
gerätes anschließen. Beachten Sie die Monta-
ge- und Gebrauchsanweisung des Steuergerä-
tes.
Falls Ihr Steuergerät mit der entsprechenden
Leitung mit Anschlussbuchse ausgestattet ist,
wird der Strahler über diese Steckverbindung
verbunden. Alternativ kann eine optional er-
hältliche IR-Anschlussleitung (Art.-Nr. 94.7813)
verwendet werden.
Bei der Montage sollten die Anschlussleitun-
gen durch Leerrohre geführt werden oder
durch sonstige geeignete Maßnahmen gegen
Beschädigung geschützt werden.
Bei dem Anschluss von mehreren Strahlern
an eine gemeinsame Leitung soll ein zusätzli-
ches optional erhältliches Steckmodul (Art.-Nr.
94.7812) verwendet werden (Abb. 2). Bis zu
zwei Steckmodule können miteinander ver-
bunden werden (Abb. 2b).
Die maximale gesamte Belastung darf dabei
3500 W nicht überschreiten!
Bei zwei miteinander verbundenen Steckmo-
dulen (Abb. 2b) können bis zu 9 Strahler ange-
schlossen werden (bis max. 3500 W).

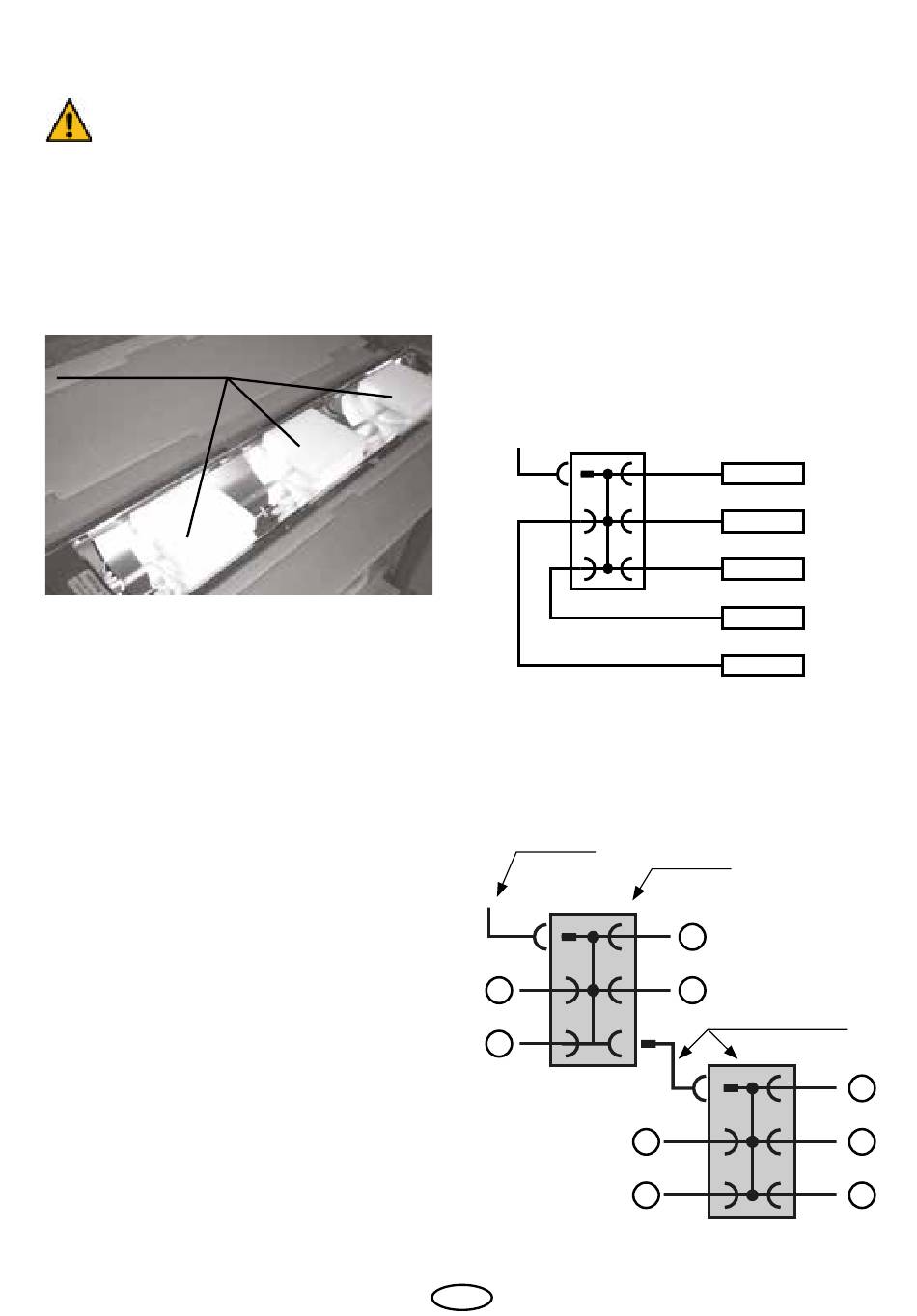

Beispiel - Anschluss von 5 Strahler mit optional er-
hältlichem Verteilerblock
Zuleitung
Steuergerät
Art. 94.7813
Abb. 1
Beispiel - Anschluss von 9 Strahler mit optional er-
hältlichem Verteilerblock
Zuleitung Steuergerät
Art. 94.7813
2
4
IR-Strahler - max. 3500 W
D
Steckmodul IR-Strahler - max.
Art. 94.7811 3500 W
IR Steckmodul
Art. 94.7811
1
3
IR Steckmodul mit Adapterkabel,
Art. 94.7812
6
8
Abb. 2
5
7
9
Abb. 2b
