7. Fühler montieren
Entgegen den Angaben in der Anleitung für
das Steuergerät soll der Fühler wie auf der Abb.
1 (S. 8) angezeigt mittig über dem Ofen an
der Saunawand 10 cm unter dem Schutzgitter
montiert werden.
Schließen Sie den Fühler gemäß dem Anschluß-
plan für das jeweilige Steuergerät an.

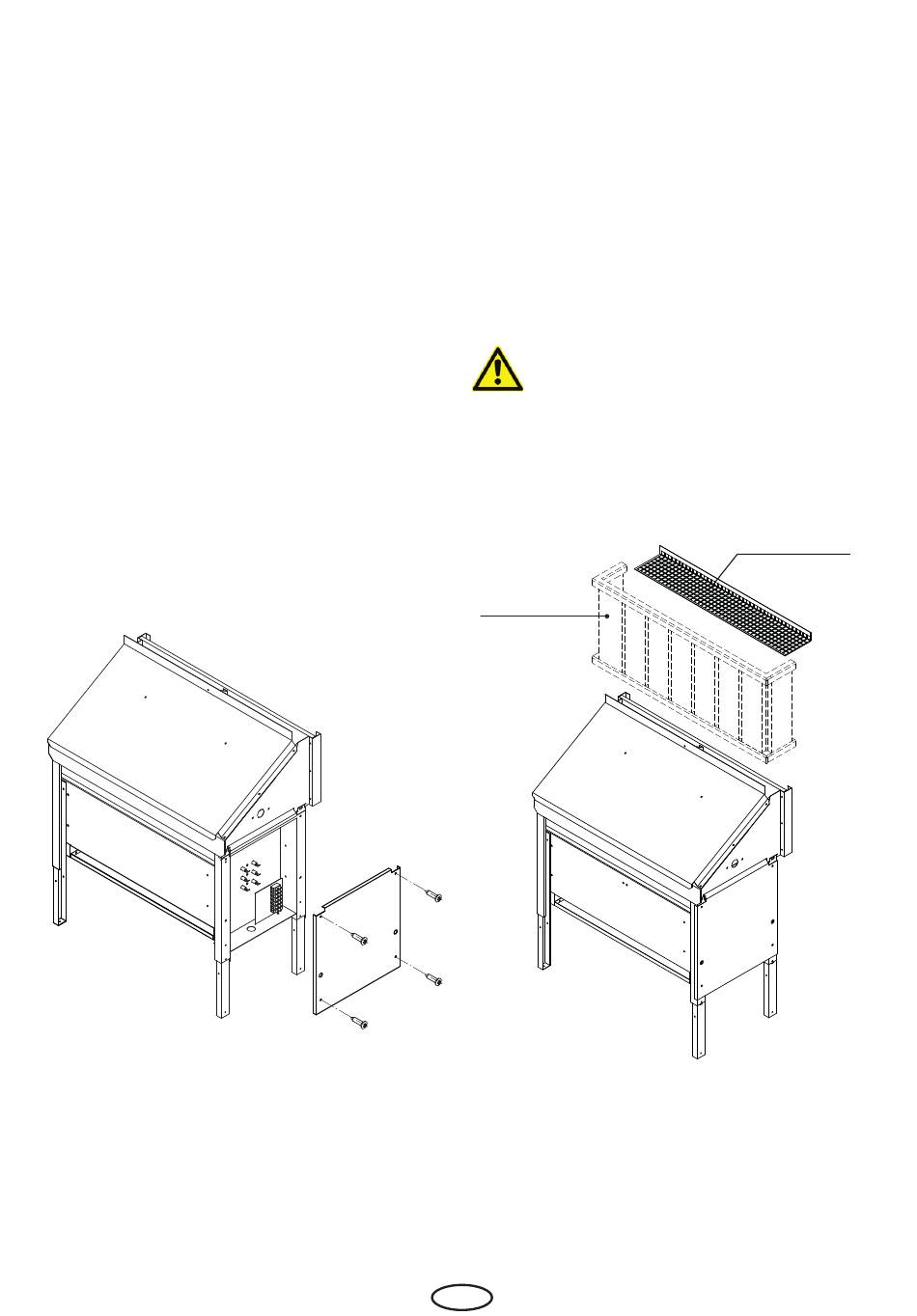

8. Elektroanschluss am Ofen
Abdeckung des Anschlusskastens entfernen,
lösen Sie hierzu die 4 Schrauben (4,2x9,5) am
Deckel
Anschließend Anschlussleitung nach Schaltplan
anschließen. (siehe Bedruckung Klemmenun-
terlage)
Anschließend den Anschlusskasten wieder
mit der Abdeckung und den 4 Schrauben ver-
schließen.
Abb. 7
9. Trennwand und Schutzgitter montieren
Montieren Sie die Trennwand,so dass die vorge-
gebenen Mindestabstände eingehalten werden.
Siehe Abb. 1 (Seite 8) und Abb. 8. Trennwand
gehört nicht zum Lieferumfang des Ofens.
Überprüfen Sie die Trennwand auf festen Sitz.
Befestigen Sie das mitgelieferte Schutzgitter
zwischen der Saunawand und der Oberkante der
Trennwand mit 2 Spanplattenschrauben (5x16).
Gegenstände unbeabsichtigt auf den Ofen
herunterfallen können. Ofen nicht ohne Gitter
betreiben! Brandgefahr!
Trennwand
Deckel
Anschlusskasten
10. Warnschild montieren
Warnschild mit 4 Stück Schrauben (2,9x9,5)
oberhalb des Schachtes an der Saunawand
anbringen.
D
Das Schutzgitter verhindert, dass
Schutzgitter
Abb. 8
