Technische Daten
230 V N AC 50 Hz / 400 V AC 3N 50 Hz
Spannung:
3,0 kW / 4,5; 6,0 kW
Leistungsaufnahme:
650 / 710 / 770 mm
Höhe:
660 mm
Breite:
380 mm
Tiefe:
15 kg
Steinfüllung:
max. 0,75 mA je kW Heizleistung
Ableitstrom:
Saunaofen für den Einsatz in privaten und ge-
werblichen Saunaanlagen.
Lieferumfang:
1 Saunaofen
1 Aufgusstrichter mit Silikonschlauch
1 Schutzgitter
4 Füße
1 Winkelrohr
1 Aufgussrinne
1 Polybeutel Nr. 237
1 Set Saunasteine (ca. 15 kg gesamt)
2
6
1
3

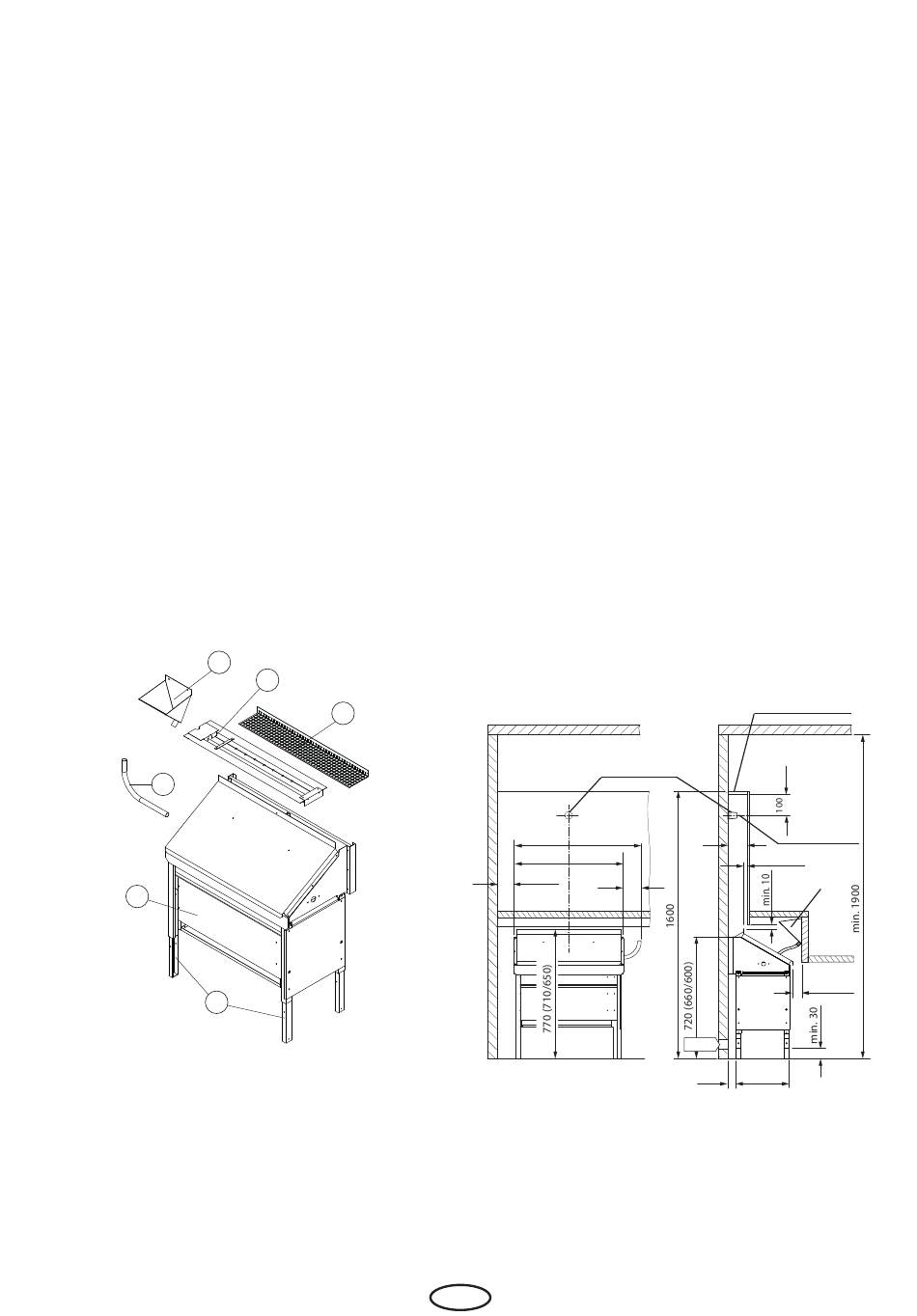

1. Saunaofen
2. Aufgußtrichter mit Silikonschlauch
3. Verstellbare Füße
4. Schutzgitter
5. Aufgussrinne
6. Winkelrohr
Das Saunaheizgerät ist für eine Anschlussspan-
nung von 400 V AC 3N vorgesehen und über ein
Saunasteuergerät zu betreiben.
10
5
4
Mindestabstände
Die Mindesthöhe der Saunakabine muss innen
1,90 m betragen.
Der waagerechte (seitliche) Abstand zwischen
Ofen und Kabinenwand muss mindestens 4 cm
betragen
Der Abstand zwischen vorgesetzter Holzwand
bzw. Liegebank und anderen brennbaren
Materialien zum Ofen muss wie nachstehend
abgebildet eingehalten werden.
Das mitgelieferte Schutzgitter ist über dem
Ofen an der Oberkante der Trennwand zur
Sauna-Rückwand zu montieren (Abb. 1). Damit
soll verhindert werden, dass unbeabsichtigt
Gegenstände auf den Ofen fallen.
Entgegen den Angaben zu Fühlermontage
Ihres Saunasteuergerätes, wird der Ofenfühler
wie in der Abbildung gezeigt montiert.
Montagebeispiel (Seitenansicht)
Ofenfühler
740
660
min. 40
80
Maße in mm
Klammermaße gelten für die diversen Einstell-
höhen der Füße.
D
Schutzgitter
Trennwand
105
min. 10
Trichter
min. 30
Invisio
Mini
Zuluft
45
315
Abb. 1
