Technische Daten

Spannung: 400 V AC 3N 50 Hz
Leistungsaufnahme: 6,0; 8,0; 9,0; 12,0 kW je
nach Ausführung
Verdampferleistung: 1,5 kW
Höhe: 1000 mm
Breite: 1120 mm
Tiefe: 200 mm
Ableitstrom: max. 0,75 mA je kW Heizleis-
tung
Saunaofen für den Einsatz in Familien-
sauna
Im Lieferumfang ist enthalten:
1 Saunaofen
3 Zubehörbeutel
1 Einheit Saunassteine separat im Gewe-
besack
Mit diesem Saunaheizgerät können Sie ne-
ben der herkömmlichen Finnischen Sauna
auch die Badeformen des Warmluftbades,
Klimabades, Softdampf- oder Kräuterbades
wählen.
Das Saunaheizgerät ist für eine Anschluss-
spannung von 400 V AC 3N vorgesehen und
über ein Saunasteuergerät zu betreiben.

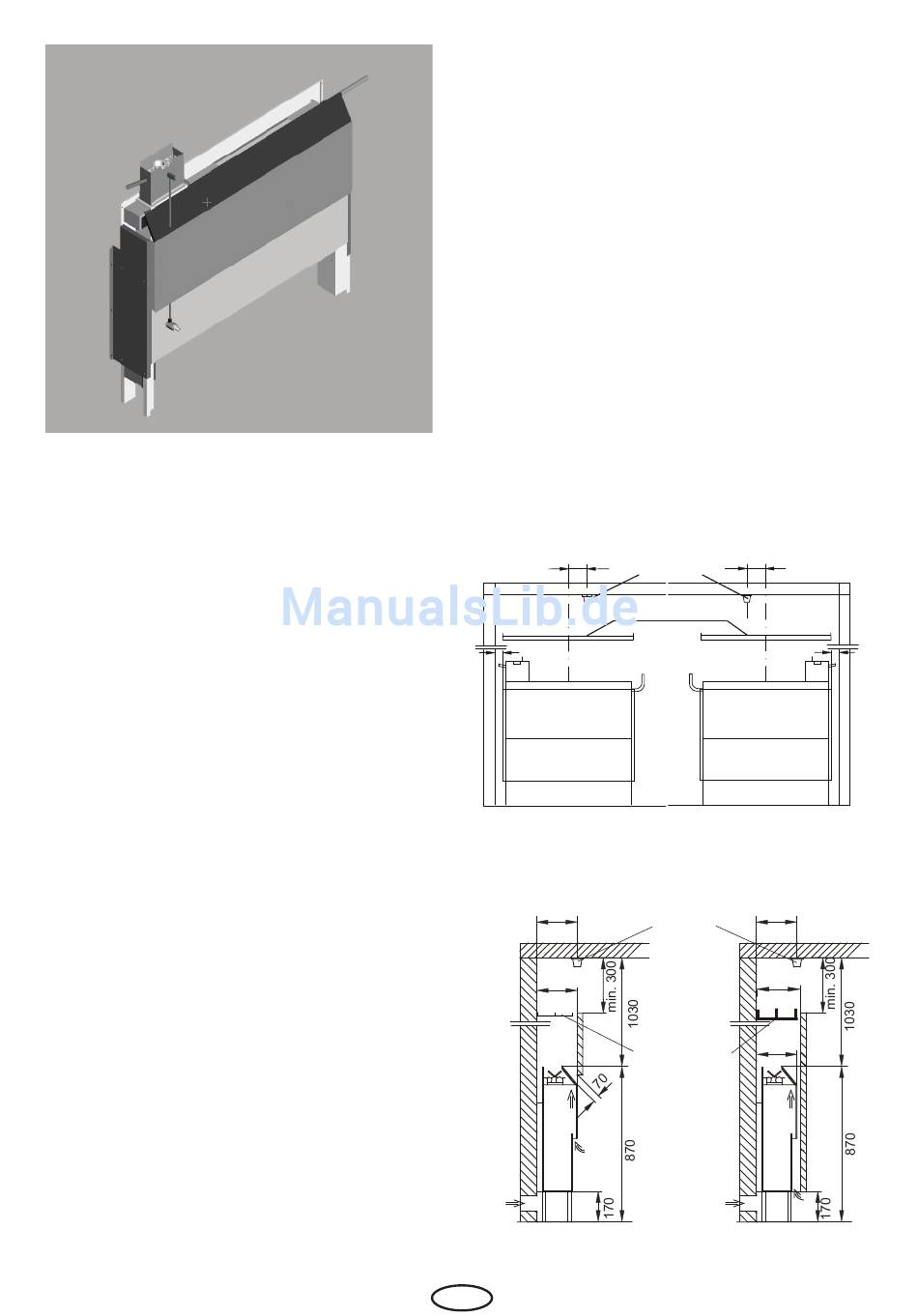

Mindestabstände
Die Mindesthöhe der Saunakabine muss
innen 1,90 m betragen.
Der waagerechte (seitliche) Abstand zwi-
schen Ofen und Kabinenwand muss minde-
stens 7 cm betragen
Der Abstand zwischen vorgesetzter Holzwand
bzw. Liegebank und anderen brennbaren
Materialien zum Ofen muss mindestens 2
cm betragen.
Das mitgelieferte Schutzgitter ist über dem
Ofen an der Oberkante der Trennwand zur
Sauna- Rückwand zu montieren (Abb.1+2).
Damit soll verhindert werden, dass unbeab-
sichtigt Gegenstände auf den Ofen fallen.
Entgegen den Angaben zu Fühlermontage
Ihres Saunasteuergerätes, wird der Ofen-
fühler wie in der Abbildung gezeigt montiert.
200
Ofen-Schutzgitter
70
Abb. 1
* bei Kabinen bis 2 x 2 m
** bei größeren Kabinen
190*
390**
200
Zuluft
Maße in mm
Abb. 2
D
200
Ofenfühler
70
Abb. 1a
190*
390**
Ofenfühler
220
200
Ofenschutzgitter
Zuluft
Abb. 2 a
