Explosionsgeschützte magnetische Winkelsensoren
Pos : 33 /Bedienungs anl eitungen/Posirot/PR AS/Kennlini en_R eferenz pos . @ 2 \mod_1442834669819_6.doc x @ 20117 @ 2 @ 1

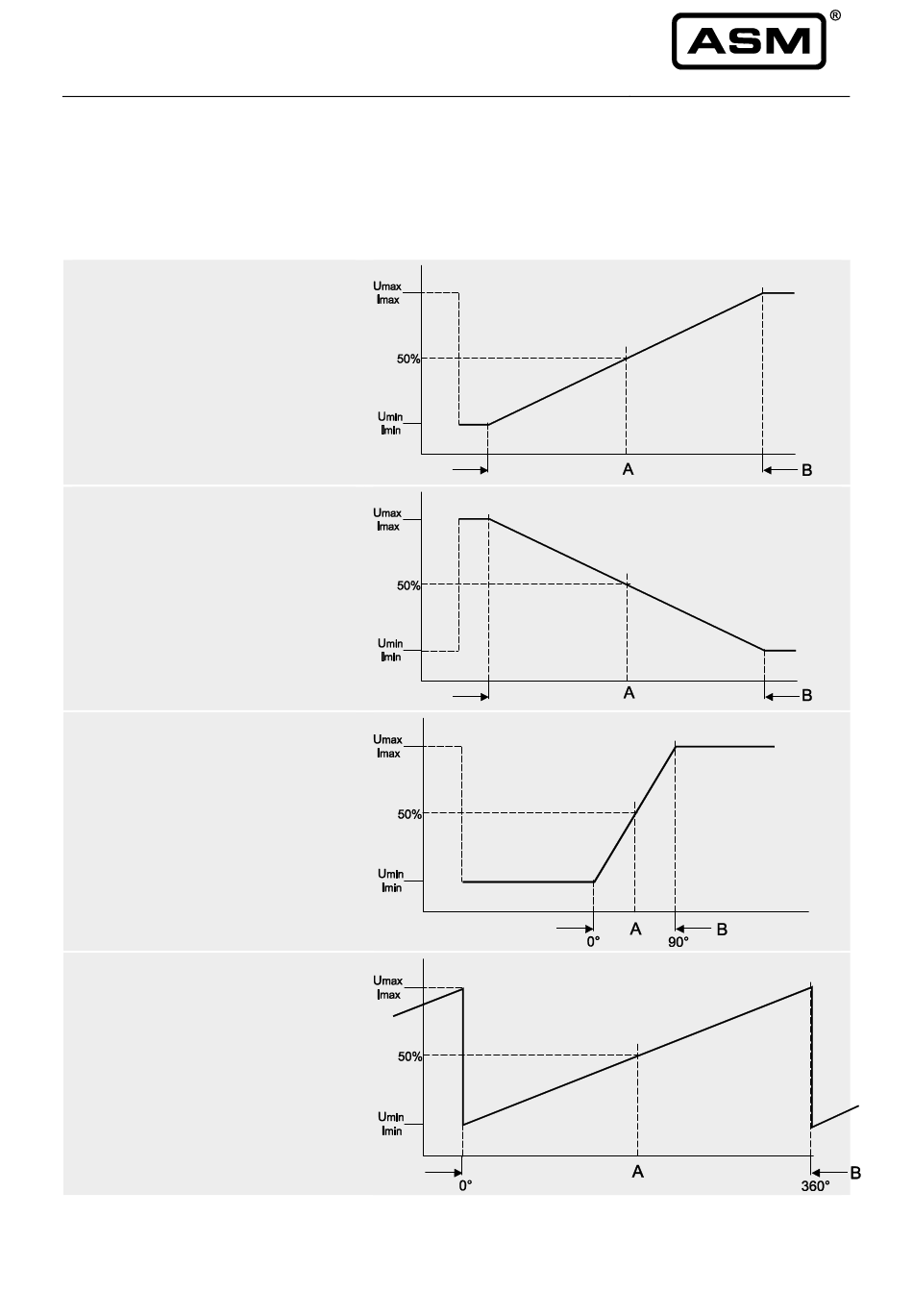

3.4 Kennlinien für magnetische Winkelsensoren
Referenzmarkierungen an Sensorgehäuse, Positionsmagnet und Welle erleichtern die Ausrichtung.
Stimmen beide Markierungen überein, steht das Ausgangssignal auf 50%.
Ausgangssignal
(rechtsdrehend ansteigend – CW *)
Ausgangssignal
(linksdrehend ansteigend – CCW *)
Beispiel
Winkelbereich 90°
Beispiel
Winkelbereich 360°
A – Markierung
B – Messbereich [°]
Version 4.0.0
www.asm-sensor.com
13
