ANI4OUT
Audio-Netzwerkschnittstelle

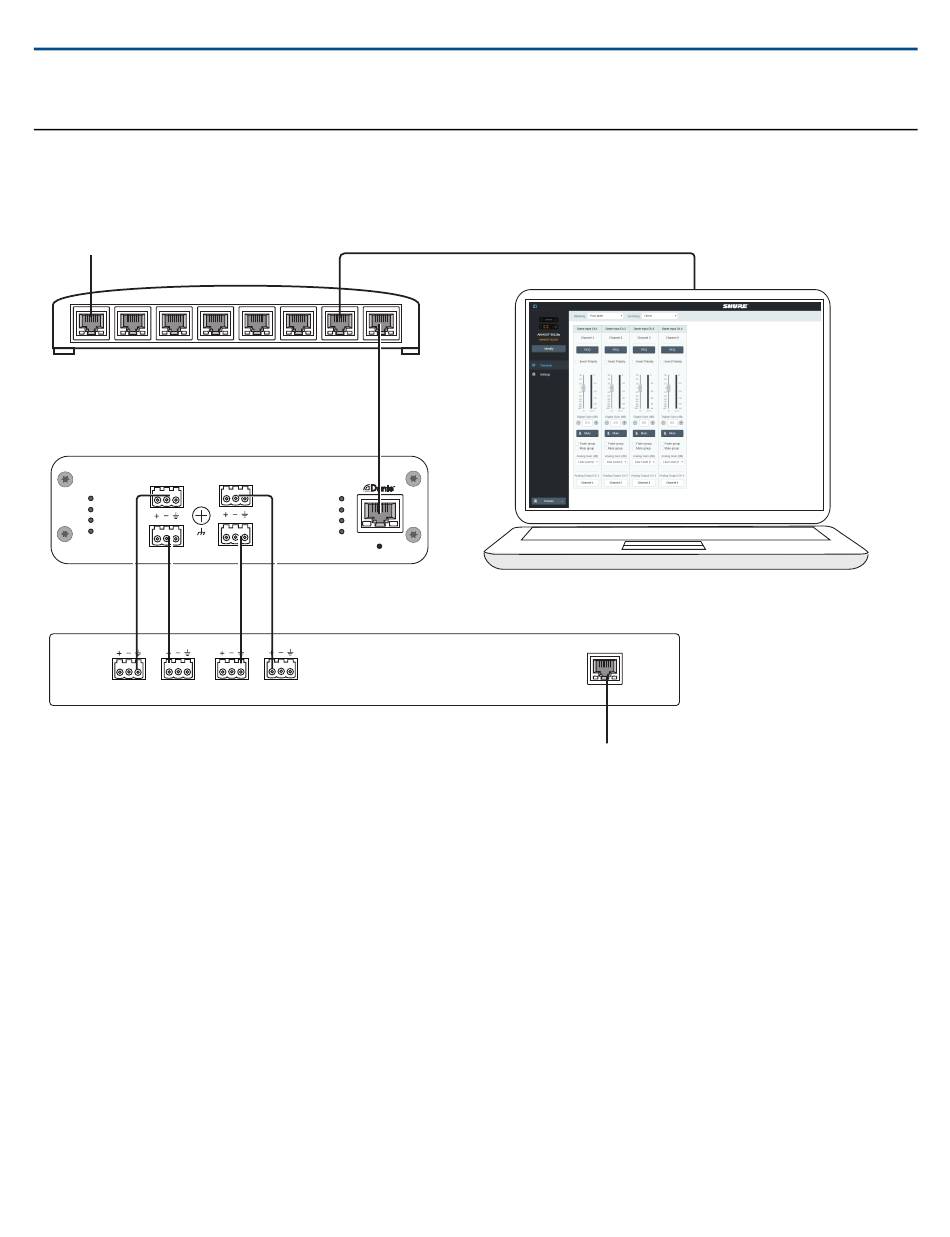

Signalfluss und Anschlüsse
Anschlüsse und Signalfluss
Dante-Audiogeräte
Netzwerk-Switch
OUTPUT
sig/clip
1
1
2
3
2
4
Audio-Prozessor
Eingang: Digitales Dante™ -Audio
Ein einzelnes Netzwerkkabel liefert 4 Kanäle an Audio und Power over Ethernet (PoE). Den Dante™ -Controller verwenden, um Audiokanäle vom Netzwerk
zur Netzwerkschnittstelle zu führen.
Ausgang: Analog (4 XLR oder Blockstecker)
Jeder Ausgang sendet einen diskreten Audiokanal zum Anschluss an ein analoges Gerät.
Einrichtung des Audio-Netzwerks
Vernetzte Konferenzsysteme von Shure bestehen aus Microflex Advance-Mikrofonen und Netzwerkschnittstellen, die lediglich in einem Dante™ -Netzwerk
funktionieren. Weitere Hardware, darunter Netzwerk-Schalter, Computer, Lautsprecher und Audioprozessoren werden im Verzeichnis der Hardware-Komponenten
beschrieben.
In dieser Übersicht dargestellte Komponenten von Shure:
Microflex Advance-Mikrofone
Das MXA910 und das MXA310 sind mit Dante-Ausgängen ausgestattet und direkt an einen Netzwerk-Schalter angeschlossen.
Audio-Netzwerkschnittstellen
Die Schnittstellen dienen dazu, analoge Geräte, wie etwa Lautsprecher und analoge Mikrofone, an das Netzwerk anzuschließen.
ANI4IN: Wandelt 4 Analogsignale (getrennte XLR- und Blockstecker-Modelle verfügbar) in Dante™ -Digitalaudiosignale um.
ANI4OUT: Wandelt 4 Kanäle von Dante™ -Audio aus dem Netzwerk in Analogsignale um.
6/24
3
power
network
network audio
4
encryption
PoE
reset
Ausgang zum Server (VOIP oder Telefon)
Shure Incorporated
2017/10/30
