Bedienelemente Und Steckverbinder - Shure UA845 Bedienungsanleitung

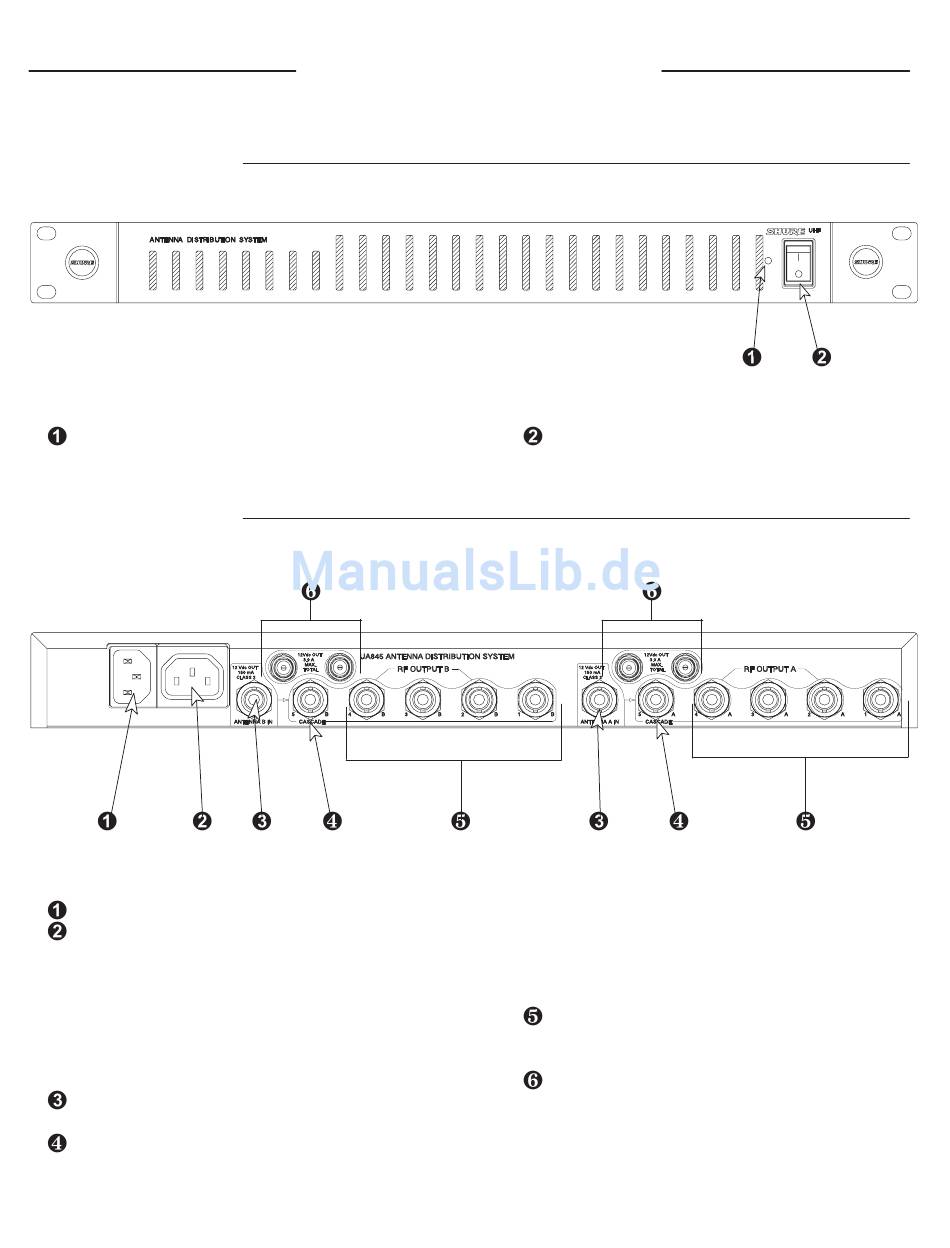

Frontplatte (Abbildung 1)
Betriebsanzeige.
Rückwand (Abbildung 2)
EINGANG–Wechselstromsteckverbinder.
AUSGANG–Wechselstromsteckverbinder.
Jedes UA845 verfügt über einen AUSGANG–
Netzsteckverbinder für die prioritätische Verket-
tung von bis zu fünf (5) UHF–Diversity–Einzel–
oder Doppelempfängern, Shure Modell U4, mit
einer einzelnen Stromquelle. HINWEIS: Dieser
Steckverbinder ist nicht für Empfänger vom Typ
Shure UC4 geeignet.
ANTENNE EIN–Anschlüsse, Kanal A und B.
BNC–Steckverbinder für Antennen.
HF–CASCADE–Steckverbinder

BEDIENELEMENTE UND STECKVERBINDER

FRONTPLATTE
ABBILDUNG 1
RÜCKWAND
ABBILDUNG 2
(Ausgangs-
Deutsch –
Ein/Aus–Netzschalter.
steckverbinder 5), Kanal A und B. BNC–Steck-
verbinder zum
Empfängers oder eines zusätzlichen UA845, da-
mit weitere Drahtlosempfänger angeschlossen
werden können.
HF–AUSGANG–Steckverbinder, Kanal A und
B. BNC–Steckverbinder für bis zu vier Drahtlo-
sempfänger.
12 V AUS–Gleichstromsteckverbinder. Diese
Netzsteckverbinder sind zur Versorgung von bis
zu vier (4) Drahtlossystemen vom Typ Shure UC4
vorgesehen.
2
Anschließen eines fünften
