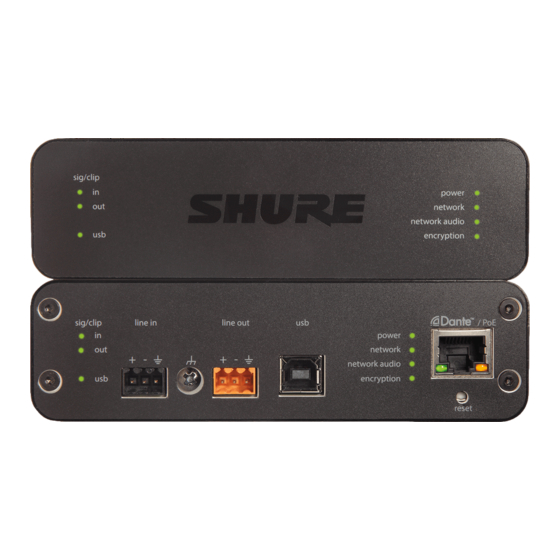

Shure ANIUSB-Matrix Bedienungsanleitung
Audio-netzwerkschnittstelle
Vorschau ausblenden
Andere Handbücher für ANIUSB-Matrix:
- Bedienungsanleitung (81 Seiten) ,
- Bedienungsanleitung (35 Seiten) ,
- Bedienungsanleitung (45 Seiten)
Verwandte Anleitungen für Shure ANIUSB-Matrix
Inhaltszusammenfassung für Shure ANIUSB-Matrix
- Seite 1 ANIUSB-Matrix Audio-Netzwerkschnittstelle Complete user guide for the ANIUSB-MATRIX. Includes system diagrams, specifications, installation instructions, command strings, and mo- Version: 6 (2020-B)
-
Seite 2: Inhaltsverzeichnis
Allgemeine Beschreibung Koppelpunkt-Gain Erste Schritte Führen von Kanälen Schritt 1: Anschluss an ein Netzwerk ANIUSB-MATRIX Standardeinstellungen Schritt 2: Erkennen der ANIUSB-MATRIX in Designer Synchronisierung stummschalten Schritt 3: Audiosignalführung zur ANIUSB-MATRIX Einrichten der Synchronisations-Stummschaltung für Schritt 4: Audio konfigurieren MXA310 und ANIUSB-MATRIX Weitere Informationen erhalten Verschlüsselung... -
Seite 3: Aniusb-Matrixaudio-Netzwerkschnittstelle
Shure Incorporated ANIUSB-Matrix Audio-Netzwerkschnittstelle Sicherheitsinformationen WICHTIGE SICHERHEITSHINWEISE Diese Hinweise LESEN. Diese Hinweise AUFBEWAHREN. Alle Warnungen BEACHTEN. Alle Anweisungen BEFOLGEN. Dieses Gerät NICHT in Wassernähe VERWENDEN. NUR mit einem sauberen Tuch REINIGEN. KEINE Lüftungsöffnungen verdecken. Genügend Platz zur Luftzirkulation lassen und den Anweisungen des Herstellers Folge leisten. -
Seite 4: Allgemeine Beschreibung
Computer, Mobilgeräte, Video-Codecs und Lautsprechersysteme. Ein einziges Netzwerkkabel genügt, um Audiosignale und Strom über Power over Ethernet (PoE) zu empfangen. Über die Shure Designer-Software lassen sich die Audio- und Netzwer- keinstellungen von einem beliebigen an dasselbe Netzwerk angeschlossenen Computer aus verwalten. -
Seite 5: Schritt 2: Erkennen Der Aniusb-Matrix In Designer
Designer öffnen und unter Einstellungen überprüfen, ob Sie mit dem richtigen Netzwerk verbunden sind. Auf Online-Geräte klicken. Eine Liste der Online-Geräte wird angezeigt. Um Geräte zu identifizieren, auf das Produktsymbol klicken, damit das jeweilige Gerät blinkt. Die ANIUSB-MATRIX in der Liste auswählen und auf Konfigurieren klicken, um das Konfigurationsfenster des Geräts zu öffnen. -
Seite 6: Schritt 4: Audio Konfigurieren
Hierbei handelt es sich um eine allgemeine Orientierungshilfe, weitere Informationen sind jedoch in den Systembei- spielen zu finden. Andere analoge und USB-Geräte an die ANIUSB-MATRIX anschließen. Wenn Sie einen Computer mit Videokonferenz- Software haben, diesen an den USB-Anschluss anschließen. -
Seite 7: Weitere Informationen Erhalten
Shure Incorporated Weitere Informationen erhalten Da nun die grundlegende Einrichtung abgeschlossen ist, sollte Zugriff auf die ANIUSB-MATRIX in Designer bestehen und es sollte möglich sein, Audiodateien zu übertragen. Weitere Informationen zur ANIUSB-MATRIX sind in der Hilfe zu Designer oder im vollständigen Benutzerhandbuch unter pubs.shure.com/guide/ANIUSB-Matrix... -
Seite 8: ⑤ Usb-Anschluss
Ermöglicht optionalen Anschluss für Mikrofon-Massekabel an Gehäusemasse. ② Audioausgang (Blockstecker) Symmetrischer Audioausgang wird an ein analoges Gerät angeschlossen. Passen Sie den Ausgangspegel in der Shure Designer-Software an die Eingangsempfindlichkeit des analogen Geräts an. Hinweis: Siehe Kennzeichnungen an der Vorderseite zu Blockstecker-Belegungen. -
Seite 9: ⑦ Dante-Netzwerk-Anschluss
Werkzeug verwenden. Es gibt zwei Funktionen zum Zurücksetzen der Hardware: Netzwerkrückstellung (die Taste 4–8 Sekunden lang gedrückt halten) Setzt sämtliche Shure Control- und IP-Einstellungen für Netzwerk-Audio auf Werkseinstellungen zurück Vollständiges Zurücksetzen auf Werkseinstellungen (die Taste länger als 8 Sekunden gedrückt halten) Setzt alle Einstellungen für Netzwerk und Designer auf die Werksvoreinstellungen zurück. -
Seite 10: Optionen Zum Zurücksetzen Der Software
Shure Incorporated Optionen zum Zurücksetzen der Software Eine der folgenden Optionen nutzen, um Einstellungen ohne ein vollständiges Rücksetzen der Hardware auf einfache Weise zurückzusetzen: Gerät neu starten:Schaltet das Gerät aus und wieder ein, als ob es vom Netzwerk getrennt worden wäre. Beim Neustart des Geräts bleiben alle Einstellungen erhalten. -
Seite 11: Anordnung Der Rackmontagewinkel
Shure Incorporated Anordnung der Rackmontagewinkel Eine Kombination aus bis zu drei Audio- Netzwerkschnittstellen kann in einem einzelnen 19-Zoll-Rackfach montiert werden. Die verstellbaren Rackmontagewinkel unterstützen die Montage in einem standardmäßigen Geräte-Rack oder unter einem Tisch. Montage in einem standardmäßigen 19-Zoll-Rack Die Montagewinkel mit den Befestigungslöchern nach vorne zeigend ausrichten. -
Seite 12: Steuern Von Geräten Mit Der Shure Designer-Software
Steuern von Geräten mit der Shure Designer-Software Zur Steuerung der Geräteeinstellungen die Shure Designer Software verwenden. Designer ermöglicht es Integratoren und Systemplanern, die Audioerfassung für Installationen mit MXA-Mikrofonen und anderen vernetzten Geräten von Shure zu ent- werfen. Zugreifen auf Ihr Gerät in Designer: Designer herunterladen und auf einem Computer installieren, der an dasselbe Netzwerk wie Ihr Gerät angeschlossen... -
Seite 13: Geräte-Kennzeichnung
Dante, um Audiosignale über Standard-IT-Netzwerke zu senden. Die kostenlose Designer-Software Shure kann verwendet werden, um die Mehrzahl der Shure-Geräte zu steuern und Audiosignale zwischen ihnen zu führen. Wenn ein System geplant wird, ist zu überlegen, welche anderen Geräte angeschlossen werden müssen und ob in Zukunft zu- sätzliche Ein-/Ausgänge benötigt werden. - Seite 14 Shure Incorporated Physikalische Verbindun Gerät Zweck Dante-Ein-/Ausgänge Wandelt analoge Signale in 4 Analog-Eingänge 4 Dante-Eingänge ANI4IN (Block- oder XLR- Dante-Signale um 1 PoE-Anschluss Stecker) Wandelt Dante-Signale in 4 Analog-Ausgänge 4 Dante-Ausgänge ANI4OUT (Block- oder analoge Signale um 1 PoE-Anschluss XLR-Stecker) Wandelt 2 analoge Signale 2 Analog-Eingänge...
-
Seite 15: Signalfluss Und Anschlüsse
Anschlüsse und Signalfluss ① Computer Der Host-Computer sendet und empfängt die Audiosignale über die Konferenz-Software. Alle Signale werden über eine einzige USB-Verbindung übertragen. Dante-Schallquellen können mit dem Dante-Controller oder der Shure Designer-Soft- ware geführt werden. Hinweis: Kompatibel mit Mac und PC ②... -
Seite 16: Anschluss Eines Usb-Geräts
Dante-Mikrofone, wie beispielsweise die Shure Microflex Advance-Decken- und Tisch-Arrays, werden an den Netzwerk- Switch angeschlossen und können durch den USB-Kanal am ANIUSB geführt werden. ⑤ Steuercomputer Ein an das Netzwerk angeschlossener Computer greift auf Shure Designer zu, um die Kanalpegel und die -verarbeitung zu steuern. ⑥ Netzwerk-Switch Der Netzwerk-Switch stellt für den ANIUSB Power over Ethernet (PoE) bereit, während er außerdem sämtliche weiteren... -
Seite 17: Audioeinstellungen
Shure Incorporated Audioeinstellungen Schematische Darstellung Die schematische Darstellung in Designer bietet einen Überblick über die gesamte Audiosignalkette mit der Fähigkeit, Einstel- lungen zu ändern und Signale zu überwachen. Einstellungen ändern Mit der rechten Maustaste auf einen Eingang, Ausgang oder eine Verarbeitungsstufe klicken, um auf die folgenden Optionen... -
Seite 18: Stummschaltung Und Fader-Gruppen
Eingangspegel ändern Pegel für analoge und Dante-Kanäle sind auf der Registerkarte Eingang einstellbar. Zum Überwachen der Eingangspegel, bevor diese die ANIUSB-MATRIX erreichen, die Pegelanzeige im Menü Einstellungen auf Pre-Gain einstellen. Wenn die Fader justiert werden, die Pegelanzeige auf Post-Gain einstellen. -
Seite 19: Ausgangspegel Einstellen
Reduzieren von Unregelmäßigkeiten im Raum • Frequenzverlauf für Beschallungssysteme ändern Bei Verwendung der Shure Designer-Software zur Konfiguration Ihres Systems finden sich weitere Informationen zu diesem Thema in der Hilfe zu De- signer. Einstellen von Filterparametern Die Filtereinstellungen durch Bearbeiten der Symbole im Diagramm Frequenzverlauf oder Eingabe der Zahlenwerte ändern. -
Seite 20: Kopieren, Einfügen, Importieren Und Exportieren Von Equalizer-Kanaleinstellungen
Shure Incorporated Ändert die vom Filter veränderte Frequenzbreite. Mit steigendem Wert wird die Bandbreite schmaler. Breite Ändert die vom Filter veränderte Frequenzbreite. Der Wert wird durch Oktaven dargestellt. Hinweis: Die Q- und Breitenparameter beeinflussen die Entzerrungskennlinie in derselben Weise. Der einzige Unterschied liegt in der Art und Weise, wie Wer- te dargestellt werden. -
Seite 21: Importieren Und Exportieren
Shure Incorporated Importieren und Exportieren Nutzen, um PEQ-Einstellungen in eine Datei auf einem Computer zu speichern bzw. von dort zu laden. Dies ist zum Erstellen einer Bibliothek wiederverwendbarer Konfigurationsdateien auf Computern nützlich, die zur Systeminstallation genutzt werden. Export Einen Kanal auswählen, um die PEQ-Einstellung zu speichern, und Exportieren in Datei auswählen. -
Seite 22: Matrixmischer
Beispielszenario Hosten einer Besprechung mit einem Computer: Audio am nahen Ende von Dante-Mikrofonen (Shure MXA 310) und einer analogen Quelle (Funkmikrofonsystem von Shure) werden jeweils zum USB-Eingang geführt und an das entfernte Ende gesendet. Audio am entfernten Ende vom Computer (USB-Eingang im Matrixmischer) kann an analoge oder Dante-fähige Verstärker und Lautsprecher gesendet werden. - Seite 23 Shure Incorporated 23/33...
-
Seite 24: Synchronisierung Stummschalten
MX405/410/415 Einrichten der Synchronisations-Stummschaltung für MXA310 und ANIUSB-MATRIX Mit diesem Setup kann ANIUSB-MATRIX durch Drücken der Stummschaltungstaste am MXA310 stummgeschaltet werden. In der Signalkette von ANIUSB-MATRIX erfolgt die Stummschaltung nach den Eingängen. ANIUSB-MATRIX in Designer öffnen und zu Eingänge gehen. -
Seite 25: Netzwerke Und Dante
Dieses Gerät kann mit bis zu zwei Dante-Geräten verbunden werden. Die MXA310, ANI22, ANIUSB-MATRIX und ANI4IN von Shure unterstützen Multicast-Übertragung. Dies bedeutet, dass Flüsse an mehrere Geräte übertragen werden können – so viele wie das Netzwerk unterstützen kann. Wenn Unicast-Flüsse genutzt werden, kann jedes dieser Geräte mit bis zu zwei Dante-Geräten verbunden werden. -
Seite 26: Ip Ports And Protocols
8180 HTML Required for web application Open † 8427 Multcast SLP Required for inter-device communication Open 64000 Telnet Required for Shure firmware update Open Dante Audio & Controller Port TCP/UDP Protocol Description SNMP Used by Dante † [319-320]* Dante clocking... -
Seite 27: Verwenden Eines Steuerungssystems Von Drittanbietern
Shure Incorporated Port TCP/UDP Protocol Description [8700-8706, Dante Dante Control and Monitoring 8800]* 8751 Dante Dante Controller 16000-65536 Dante Used by Dante *These ports must be open on the PC or control system to access the device through a firewall. -
Seite 28: Ereignisprotokoll
Dokument im CSV-Format (durch Kommas voneinander getrennte Werte), um die Protokolldaten zu speichern und zu sortieren. Bei der Störungssuche oder Inanspruchnahme der Shure-Abteilung Systems Support sind die Details in dieser Protokolldatei zu beachten. So wird das Ereignisprotokoll angezeigt: Das Help-Menü... -
Seite 29: Wichtige Produktinformationen
Verwendung der mitgelieferten und empfohlenen Kabeltypen. Bei Verwendung von nicht abgeschirmten Kabeltypen kann die elektromagnetische Verträglich- keit beeinträchtigt werden. Nicht ausdrücklich von Shure genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben. Konformitätskennzeichnung Industry Canada ICES-003: CAN ICES-3 (B)/NMB-3(B) Genehmigt unter der Verifizierungsvorschrift der FCC Teil 15B. -
Seite 30: Technische Daten
Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE-Kenn- zeichnung berechtigt. Die CE-Konformitätserklärung kann von Shure Incorporated oder einem der europäischen Vertreter bezogen werden. Kontakt- informationen sind im Internet unter www.shure.com zu finden. Technische Daten General Analoganschlüsse... - Seite 31 Shure Incorporated Versorgungsspannungen Power over Ethernet (PoE), Klasse 0. (PoE Plus -kompatibel). Stromverbrauch 6,5W, Maximum Gewicht 668 g (1,5 lbs) Gesamtabmessungen H x B x T 4 x 14 x 12,8 cm (1,6 x 5,5 x 5,0 Zoll) Steuersoftware Shure Designer Betriebstemperaturbereich −6,7°C (20°F) bis 40°C (104°F)
-
Seite 32: Vernetzung
Shure Incorporated Dante zu Dante 0,14 ms Dynamikbereich 20 Hz bis 20 kHz, A-bewertet, typisch Analog-zu-Dante 113 dB Dante-zu-Analog 117 dB Äquivalentes Eingangsrauschen 20 Hz bis 20 kHz, A-bewertet, Eingang abgeschlossen mit 150 Ω Line -86 dBV -98 dBV Gesamtklirrfaktor bei 1 kHz, 0 dBV Eingang, 0 dB Analoger Gain <0,05%... -
Seite 33: Zubehör
Shure Incorporated Zubehör Im Lieferumfang enthalten KIT, HARDWARE, ANIUSB-MATRIX 90A33522 Montagehalterung (1/3 Höheneinheit) 53A27742 Optionales Zubehör und Ersatzteile 19-Zoll-Rackfach CRT1 33/33...
