elsner elektronik KNX SO250 basic Technische Daten Und Installationshinweise Seite 5

Sonde
90°
90°
Messfläche (Oberfläche)
Um Wellenbildung bei Flüssigkeiten zu vermeiden, kann der Messbereich durch ein
Messrohr (Ø mindestens 50 mm) abgetrennt werden.
Beachten Sie: Die Messfläche ist nur ruhig, solange sich das Ende des Messrohrs un-
terhalb der Oberfläche befindet.
Laute Umgebungsgeräusche (z. B. beim Befüllen von Metalltanks) können die Mes-
sung stören.
Bitte kontaktieren Sie uns, wenn Sie Fragen zum Einsatzbereich oder zur Installation
haben.
Ultraschall-Sonde KNX SO250 basic • Stand: 09.05.2017 • Technische Änderungen und Irrtümer vorbehalten.
5 Installation und Inbetriebnahme

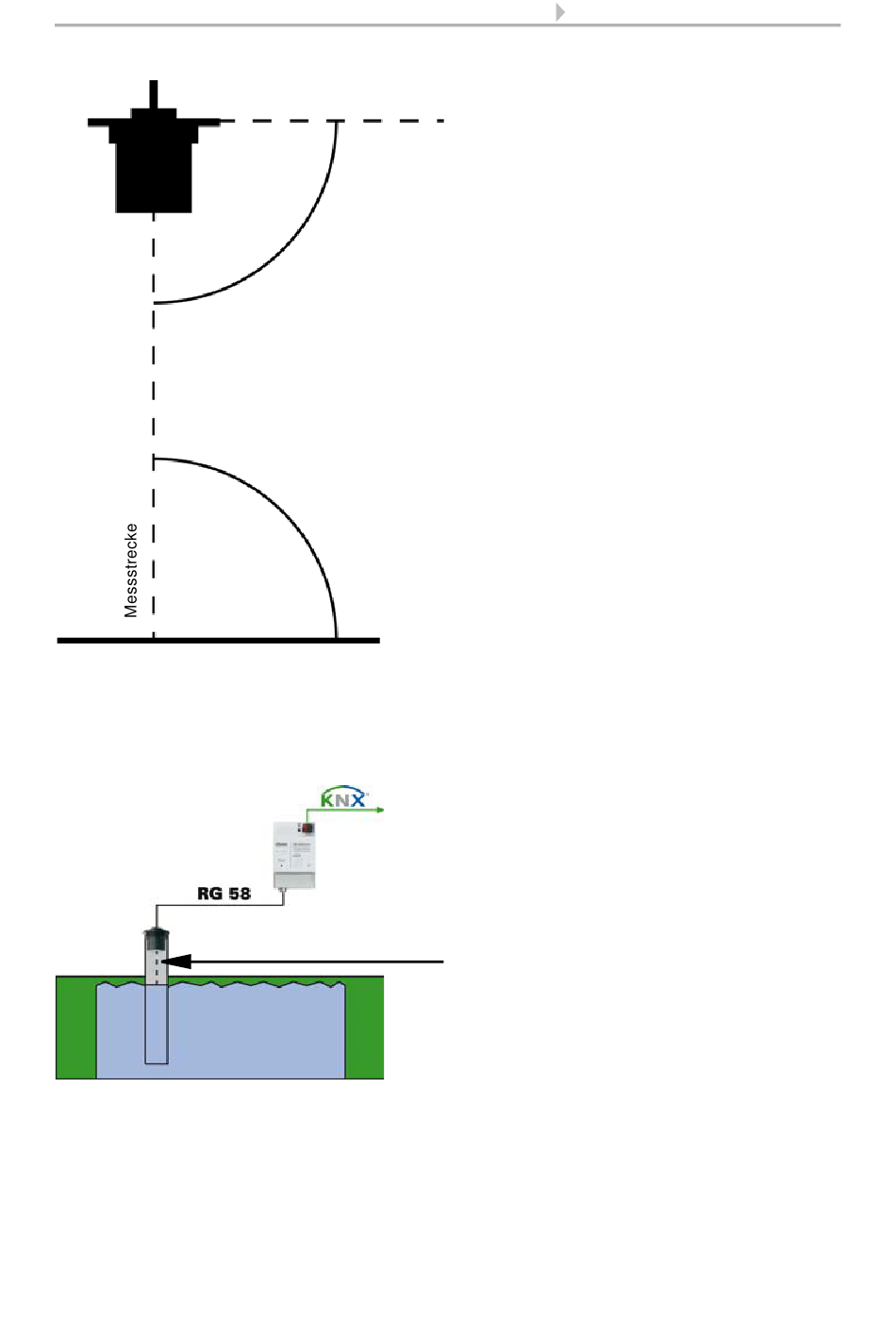

Abb. 1
Die Messstrecke verläuft senkrecht zur
Sondenoberfläche. Achten Sie darauf,
dass die Messstrecke auch senkrecht auf
die zu messende Oberfläche trifft.
Abb. 2
Bereich darf nicht luftdicht verschlossen
sein, damit der Füllstand im Rohr sich än-
dern kann.
