elsner elektronik KNX CP TP Installationshinweise

21.05.2021
Technische Änderungen und Irrtümer vorbehalten. / Technical changes and errors excepted.
Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Service: +49 (0) 7033 / 30945-250
D
KNX CP TP KNX TP Bereichs- und Linienkoppler
70148
Installationshinweise
Sicherheits- und Gebrauchshinweise

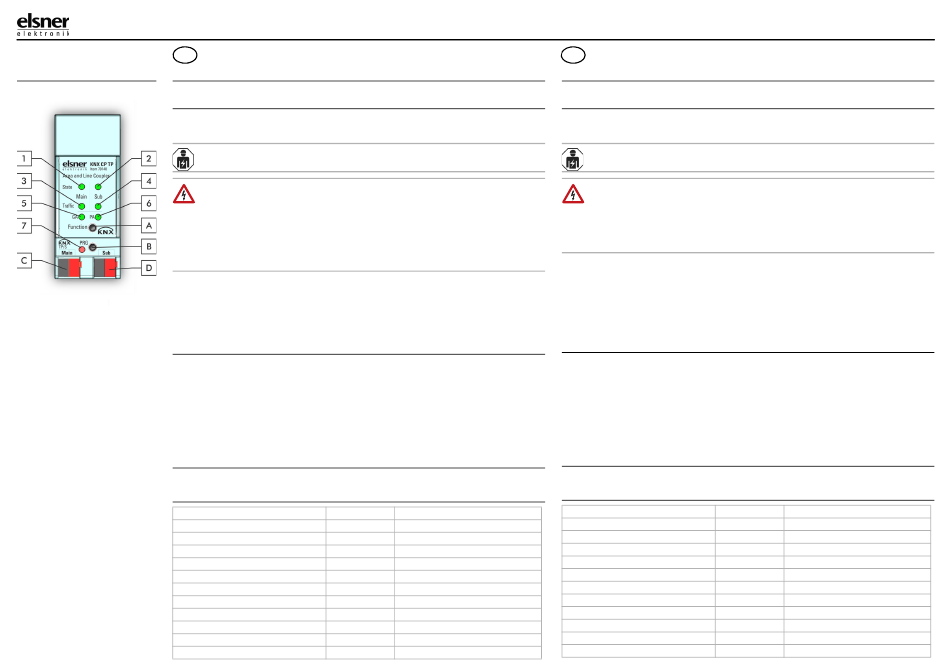

Fig. 1
Das Produkt-Handbuch und die Produktdatei (ETS 5-Applikation) finden Sie auf der Home-
page von Elsner Elektronik unter www.elsner-elektronik.de im Menübereich „Service" zum
Download.
• Untersuchen Sie das Gerät vor der Installation auf Beschädigungen. Nehmen Sie nur
unbeschädigte Geräte in Betrieb.
• Halten Sie die vor Ort geltenden Richtlinien, Vorschriften und Bestimmungen für die elektrische
Installation ein.
• Nehmen Sie das Gerät bzw. die Anlage unverzüglich außer Betrieb und sichern Sie sie gegen
unbeabsichtigtes Einschalten, wenn ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Verwenden Sie das Gerät ausschließlich für die Gebäudeautomation und beachten Sie die Ge-
brauchsanleitung. Unsachgemäße Verwendung, Änderungen am Gerät oder das Nichtbeachten
DE Aufbau des Geräts
der Bedienungsanleitung führen zum Erlöschen der Gewährleistungs- oder Garantieansprüche.
1 Busstatus KNX TP (Hauptlinie)
Betreiben Sie das Gerät nur als ortsfeste Installation, das heißt nur in montiertem Zustand und nach
2 Busstatus KNX TP (Nebenlinie)
Abschluss aller Installations- und Inbetriebnahmearbeiten und nur im dafür vorgesehenen Umfeld.
3 Telegrammverkehr KNX TP
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanleitung ist Elsner
(Hauptl.)
Elektronik nicht haftbar.
4 Telegrammverkehr KNX TP
Beschreibung
(Nebenl.)
5 Gruppenadressen Filter
Der KNX TP Linienkoppler KNX CP TP verbindet zwei TP Linien als Haupt- und Nebenlinie. Der
6 Physikalische Adressen Filter
KNX CP TP kann als Linienkoppler, Bereichskoppler oder als Repeater (ohne Filterung) verwendet
7 Programmier-LED werden.
A Funktionstaste
Der KNX CP TP kann die weiterzuleitenden Telegramme sowohl topologisch als auch gruppenori-
B Programmiertaste
entiert filtern. Lange Telegramme mit bis zu 240 Bytes APDU werden unterstützt. Die Konfigurie-
C Anschluss der KNX TP Haupt-
rung über die Nebenlinie ist abschaltbar. Spezielle Funktionen zur Weiterleitung von Telegrammen
linie
sind verfügbar. Für beispielsweise Inbetriebnahmen kann die Filterung mit der Funktionstaste kurz-
D Anschluss der KNX TP Neben- zeitig deaktiviert werden. Der KNX CP TP schaltet dann nach einer voreingestellten Zeitspanne au-
linie
tomatisch wieder auf Normalbetrieb zurück.
Das Gerät wird über die Hauptlinie versorgt. Betriebs- und Filterzustände, Fehlfunktionen und feh-
EN Device structure
lerhafte Kommunikation werden durch LEDs angezeigt. Die Linien sind galvanisch getrennt.
1 Bus state KNX TP (Main line)
Lieferumfang
2 Bus state KNX TP (Subline)
• Linienkoppler
3 Telegram traffic KNX TP (Main
• 2x KNX-Klemme
line)
Tasten und LEDS
4 Telegram traffic KNX TP (Sub-
line)
Busstatus KNX TP (Hauptlinie)
5 Group Address routing
6 Physical Address routing
Busstatus KNX TP (Hauptlinie)
7 Programming LED
Busstatus KNX TP (Nebenlinie)
A Function button
B Programming button
Telegrammverkehr KNX TP (Hauptl.)
C KNX TP main line connector
Telegrammverkehr KNX TP (Hauptl.)
D KNX TP subline connector
Telegrammverkehr KNX TP (Nebenl.)
Telegrammverkehr KNX TP (Nebenl.)
Gruppenadressen Filter
Gruppenadressen Filter
Gruppenadressen Filter
Gruppenadressen Filter
Physikalische Adressen Filter
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung dürfen nur von einer
autorisierten Elektrofachkraft durchgeführt werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungsführende Teile.
grün
orange
grün
grün (blinkend)
rot (blinkend)
grün (blinkend)
rot (blinkend)
grün
orange
rot
[off]
grün
EN
KNX TP Area and Line Coupler
Installation instructions
Safety and operating instructions
The product manual and the product file (ETS 5 application) can be downloaded from the
Elsner Elektronik website on www.elsner-elektronik.de in the "Service" menu.
• Inspect the device for damage before installation. Only put undamaged devices into operation.
• Comply with the locally applicable directives, regulations and provisions for electrical installation.
• Immediately take the device or system out of service and secure it against unintentional switch-
on if risk-free operation is no longer guaranteed.
Use the device exclusively for building automation and observe the operating instructions. Impro-
per use, modifications to the device or failure to observe the operating instructions will invalidate
any warranty or guarantee claims.
Operate the device only as a fixed-site installation, i.e. only in assembled condition and after con-
clusion of all installation and operational start-up tasks, and only in the surroundings designated
for it.
Elsner Elektronik is not liable for any changes in norms and standards which may occur after publi-
cation of these operating instructions.
Description
The KNX TP line coupler KNX CP TP connects two TP lines as main line and subline. KNX CP
TP can be used as KNX line coupler and KNX area coupler or KNX repeater (without filtering).
KNX CP TP is able to filter the traffic according to the installation place in the bus system hierarchy
and according to the built-in filter tables for group-oriented communication. Long messages with
up to 240 bytes APDU are supported. Configuring from subline can be deactivated. Special functi-
ons for transmission of telegrams are available. Filtering can be temporarily deactivated on pres-
sing the Function button (Manual Function), i.e. to ease commissioning. KNX CP TP then switches
back to normal operation after expiry of a configurable time period.
The device is supplied with power by the main line. Operational and filtering states, malfunction
and faulty communication are indicated by LEDs. Lines have a galvanic separation between each
other.
Scope of delivery
• Line Coupler
• 2x KNX terminal
Buttons and LEDs description
Bus state KNX TP (Main line)
Hauptlinie OK
Bus state KNX TP (Main line)
Manual-Funktion an
Bus state KNX TP (Subline)
Nebenlinie OK
Telegram traffic KNX TP (Main line)
Telegrammverkehr
Telegram traffic KNX TP (Main line)
Übertragungsfehler
Telegram traffic KNX TP (Subline)
Telegrammverkehr
Telegram traffic KNX TP (Subline)
Übertragungsfehler
Group Address routing
Filter aktiv
Group Address routing
Alle weiterleiten
Group Address routing
Alle blockieren
Group Address routing
Haupt-/Nebenl. unterschiedlich
Physical Address routing
Filter aktiv
Installation, testing, operational start-up and troubleshooting should only be performed by
an authorised electrician.
CAUTION!
Live voltage!
There are unprotected live components inside the device.
green
orange
green
green (blinking)
red (blinking)
green (blinking)
red (blinking)
green
orange
red
[off]
green
Main line OK
Manual Function active
Subline OK
Telegram traffic extent
Transmission error
Telegram traffic extent
Transmission error
Filter active
Route all
Block all
Main line / subline different
Filter active
