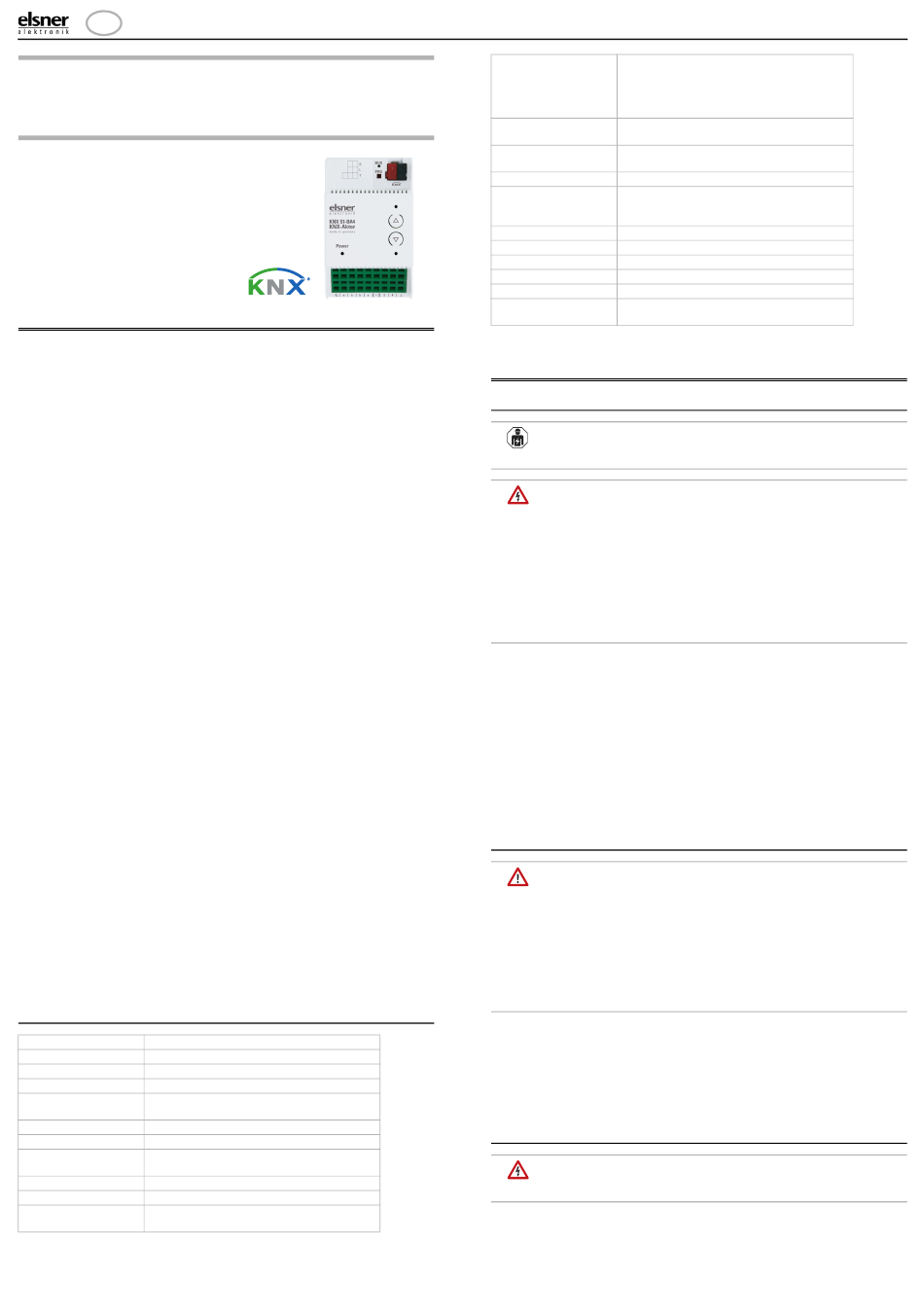

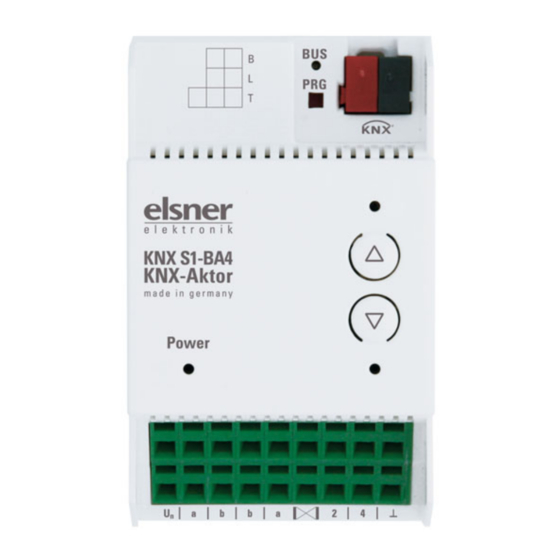

KNX S1-BA4
Multifunktionaler Aktor
Technische Daten und Installationshinweise
Artikelnummer 70514
1. Beschreibung
Der Aktor KNX S1-BA4 mit integrierter Fassadensteuerung hat einen Multifunkti-
ons-Ausgang, an dem entweder ein Antrieb mit Auf/Ab-Steuerung (Jalousie, Marki-
se, Rollladen, Fenster) oder zwei schaltbare Geräte (Ein/Aus bei Licht und Lüftung)
angeschlossen werden. Durch die potenzialfreie Ausführung des Ausgangs können
auch andere Systeme angesteuert werden, z. B. über den Handtastereingang eines
Motorsteuergeräts.
Die Automatik kann extern oder intern vorgegeben werden. Intern stehen zahlreiche
Möglichkeiten für Sperrungen, Verriegelungen (z. B. Master–Slave) und Prioritäts-
Festlegungen (z. B. Manuell–Automatik) zur Verfügung. Szenen können gespeichert
und über den Bus abgerufen werden (Szenensteuerung mit 16 Szenen pro Antrieb).
Der KNX S1-BA4 verfügt über vier Analog-/Digitaleingänge, die als Bus-Eingänge
(Taster, Alarmmeldungen usw.) oder für Temperatursensoren T-NTC verwendet
werden.
Funktionen:
• Potenzialfreier Multifunktions-Ausgang für einen 230 V-Antrieb
(Beschattung, Fenster) oder den Anschluss von zwei schaltbaren 230 V-
Geräten (Licht, Lüfter) oder für einen Gleichstrom-Antrieb (Beschattung,
Fenster)
• Im Wechselspannungsbetrieb automatische Laufzeitmessung der
Antriebe zur Positionierung (inkl. Störmeldeobjekt)
• Relais schalten im Wechselspannungsbetrieb verschleißarm in der Nähe
des Nulldurchgang der Spannung
• Tastenfeld mit Taster-Paar und Status-LEDs
• 4 Eingänge für Binärkontakt oder Temperatursensor
• Positionsrückmeldung (Fahrposition, bei Jalousien auch
Lamellenposition)
• Positionsspeicher (Fahrposition) über 1-Bit-Objekt (Speicherung und Abruf
z. B. über Taster)
• Parameter für die Berücksichtigung von Totzeiten von Antrieb und
Mechanik
• Steuerung durch interne oder externe Automatik
• Integrierte Beschattungssteuerung mit Lamellennachführung nach
Sonnenstand bei Jalousien
• Szenensteuerung für Fahrposition mit 16 Szenen pro Antrieb (bei Jalousien
auch Lamellenposition)
• Gegenseitige Verriegelung zweier Antriebe mithilfe von Nulllagesensoren
verhindert Kollisionen z. B. von Beschattung und Fenster (Master–Slave)
• Sperrobjekte und Alarmmeldungen haben unterschiedliche Prioritäten,
so dass Sicherheitsfunktionen immer Vorrang haben (z. B. Windsperre)
• Einstellung der Priorität von manueller oder Automatiksteuerung über Zeit
oder Kommunikationsobjekt
• 4 Temperatur-Schaltausgänge im Applikationsprogramm mit
einstellbaren Grenzwerten (Vorgabe per Parameter oder
Kommunikationsobjekt)
• Kurzzeitbeschränkung (Fahrbefehl gesperrt) und 2
Fahrbeschränkungen
Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf
der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menü-
bereich „Service" zum Download bereit.
1.1. Technische Daten
Gehäuse Kunststoff
Farbe Weiß
Montage Reiheneinbau auf Hutschiene
Schutzart IP 20
Maße ca. 53 x 88 x 60 (B x H x T, mm),
3 Teilungseinheiten
Gewicht ca. 170 g
Umgebungstemperatur Betrieb -20...+45°C, Lagerung -55...+90°C
Umgebungsluftfeuch- max. 95% rF, Betauung vermeiden
tigkeit
Betriebsspannung KNX-Busspannung
Strom am Bus 10 mA
Hilfsspannung für Aus- Gleichspannung bis 24 V DC oder
gang Wechselspannung bis 250 V AC
Aktor KNX S1-BA4
Aktor KNX S1-BA4 • Stand: 27.05.2020 • ab Software-Version 4.00, ETS-Programmversion 4.0 • Technische Änderungen und Irrtümer vorbehalten.
Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Ausgang 1 × Ausgang potenzialfrei
mit 2 Anschlüssen für Antrieb Auf/Ab oder 2
Geräte.
Belastbarkeit Ausgang: insg. max 4 A bei resis-
tiver Last.
Maximal-Last Jeder Klemmenkontakt darf maximal mit 10 A
belastet werden.
Mindeststrom für Lauf- AC effektiv 200 mA
zeiterfassung
Eingänge 4× Analog/Digital, max. Leitungslänge 10 m
Einstellbereich Tempe- -30°C...+80°C
ratursensor T-NTC an
Eingang
Datenausgabe KNX +/- Bussteckklemme
BCU-Typ eigener Mikrocontroller
PEI-Typ 0
Gruppenadressen max. 1024
Zuordnungen max. 1024
Kommunikationsob- 200
jekte
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für die bestimmungsgemäße, in dieser Anleitung be-
schriebenen Verwendung bestimmt. Bei jeder unsachgemäßen Änderung oder
Nichtbeachten der Bedienungsanleitung erlischt jeglicher Gewährleistungs- oder
Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf mechanische Beschädigungen
zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lieferant
davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Sicherheitshinweise zu Automatik-Funktionen
WARNUNG!
Verletzungsgefahr durch automatisch bewegte Komponenten!
Durch die Automatiksteuerung können Anlagenteile anlaufen und
Personen in Gefahr bringen.
• Im Fahrbereich von elektromotorisch bewegten Teilen dürfen sich
keine Personen aufhalten.
• Entsprechende Bauvorschriften einhalten.
• Sicherstellen, dass bei Aufenthalt außerhalb des Gebäudes nicht der
Rückweg/Zugang versperrt wird (Gefahr des Aussperrens).
• Anlage bei Wartungs- und Reinigungsarbeiten fachgerecht außer
Betrieb setzen.
Bei einem Stromausfall ist die Anlage nicht funktionsfähig. Daher sollten z. B. Be-
schattungen bei drohenden Witterungseinflüssen rechtzeitig in eine sichere Positi-
on gefahren werden, insofern dies nicht durch die Automatikfunktion (Produkt-
schutz) bereits geschehen ist.
Bei Wegfall der Versorgungsspannung wird der angeschlossene Antrieb abgeschal-
tet. Bei Wiederkehr der Versorgungsspannung bleibt der Verbraucher so lange ab-
geschaltet bis ein neuer Fahrbefehl vom Aktor empfangen wird.
2.3. Aufbau des Geräts
Bei Installation und Leitungsverlegung am KNX-Anschluss
(Nr. 2) und den Eingängen (Nr. 7) die für SELV-Stromkreise
geltenden Vorschriften und Normen einhalten!
