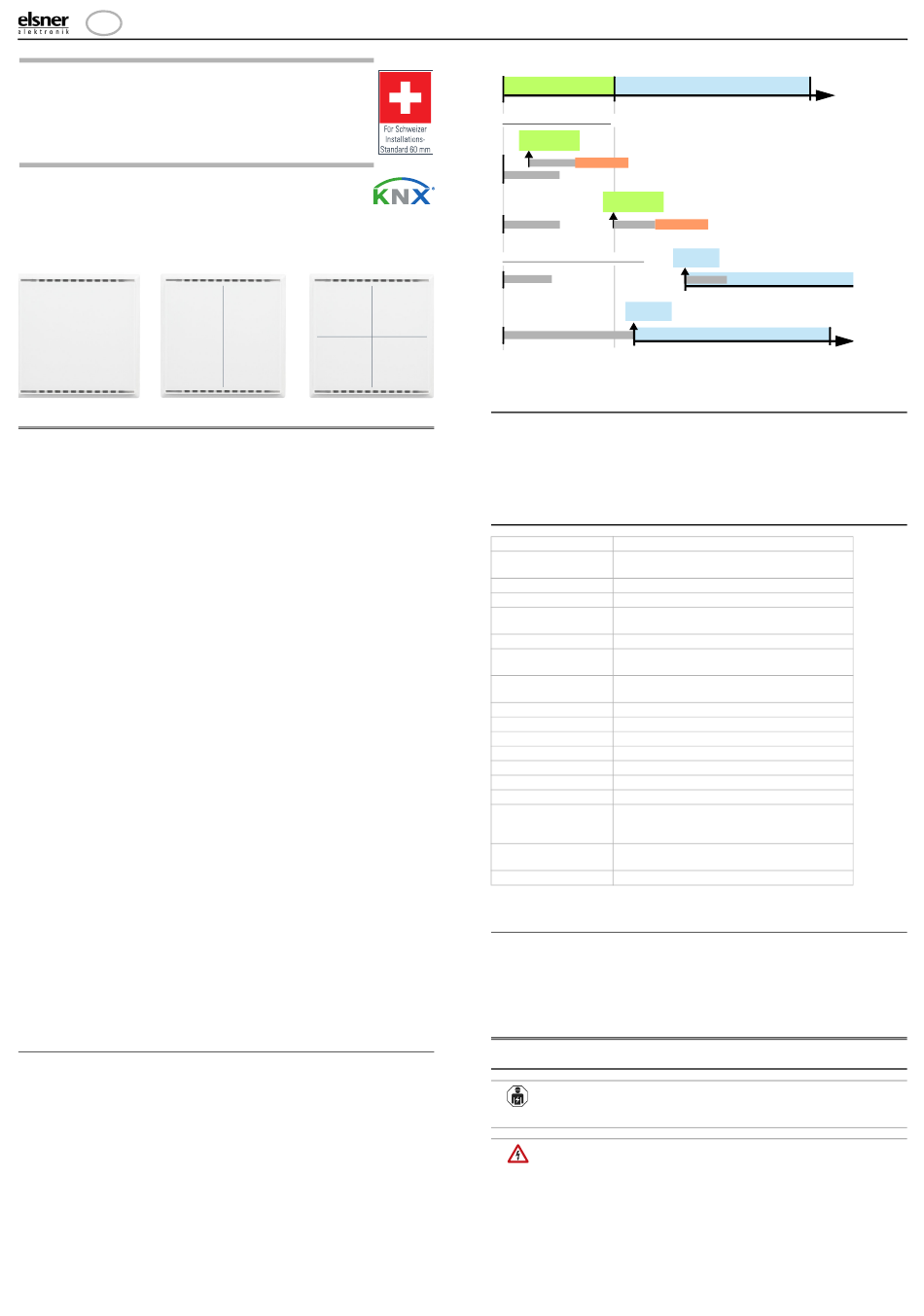

elsner elektronik Cala KNX M1-T CH Technische Daten Und Installationshinweise

D
Cala KNX M1-T CH, Cala KNX
M2-T CH, Cala KNX M4-T CH
Taster mit Temperatursensor
Technische Daten und Installationshinweise
Cala KNX M2-T CH:
Cala KNX M1-T CH:
Artikelnummern Artikelnummern
70861 (Weiß), 70871 (Weiß),
70863 (Schwarz) 70873 (Schwarz)
1. Beschreibung
Der Taster Cala KNX M-T CH hat berührungssensitive Schaltflächen, mit denen
Funktionen im KNX-Gebäudebussystem aufgerufen werden können, wie z.B. Licht
und Geräte schalten, dimmen, Antriebe fahren, Werte senden, Szenen. In jeder
Touch-Fläche ist eine LED integriert, deren Verhalten eingestellt werden kann.
Im Cala KNX M-T CH ist ein Temperatursensor integriert. Über den Bus kann das
Gerät einen externen Temperaturmesswert empfangen und mit den eigenen Daten
zu einer Gesamttemperatur (Mischwert) weiterverarbeiten.
Kommunikationsobjekte können über UND- und ODER-Logik-Gatter verknüpft wer-
den.
Das Gerät wird mit einem Rahmen der im Gebäude verwendeten Schalterreihe er-
gänzt und passt sich so nahtlos in die Innenausstattung ein.
Funktionen Cala KNX M1-T CH:
• 1 Touch-Bustaster, konfigurierbar als Schalter, Umschalter, Dimmer,
Jalousie (Position und Lamelle Auf/Stopp ODER Ab/Stopp), Rollladen (Auf/
Ab/Stopp), Markise (Ein/Aus/Stopp), Fenster (Zu/Auf/Stopp), als 8- oder 16-
Bit-Wertgeber oder für Szenenaufruf/-speicherung
Funktionen Cala KNX M2-T CH:
• 2 Touch-Bustaster, konfigurierbar als Schalter, Umschalter, Dimmer, für
die Bedienung von Antrieben, als 8- oder 16-Bit-Wertgeber oder für
Szenenaufruf/-speicherung
• Flächenfunktion bei Berührung von beiden Tasten. Konfigurierbar als
Schalter, Umschalter, als 8- oder 16-Bit-Wertgeber oder für Szenenaufruf
Funktionen Cala KNX M4-T CH:
• 4 Touch-Bustaster, konfigurierbar als Schalter, Umschalter, Dimmer, für
die Bedienung von Antrieben, als 8- oder 16-Bit-Wertgeber oder für
Szenenaufruf/-speicherung
• Flächenfunktion bei Berührung von zwei oder mehr Tasten. Konfigurierbar
als Schalter, Umschalter, als 8- oder 16-Bit-Wertgeber oder für Szenenaufruf
Funktionen aller Modelle:
• Pro Touchfläche eine LED. An bei Objektwert = 1 / Aus bei Objektwert = 0, An
nach Tastendruck für einstellbare Zeit oder immer Aus. Einstellbar, ob LED
bei Sperrobjektwert = 1 blinkt
• Messung der Temperatur. Mischwert aus eigenem Messwert und externen
Werten (Anteil prozentual einstellbar)
• 2 UND- und 2 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die
Logik-Gatter können sämtliche Schalt-Ereignisse sowie 8 Logikeingänge in
Form von Kommunikationsobjekten genutzt werden. Der Ausgang jedes
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
Die Konfiguration erfolgt mit der KNX-Software ETS 5. Die Produktdatei steht im
ETS-Online-Katalog und auf der Homepage von Elsner Elektronik unter www.els-
ner-elektronik.de im Menübereich „Service" zum Download bereit.
1.0.1. Flächenfunktion
Wenn die Flächenfunktion in der ETS aktiviert wurde, steht neben den regulären
Tastenfunktionen eine weitere Funktion zur Verfügung. Diese wird bei Berührung
mehrerer Tasten ausgelöst, z. B. wenn man mit der ganzen Handfläche den Taster
berührt.
Flächenfunktion benutzen
Wird eine Taste gedrückt und innerhalb von einer Sekunde eine weitere (andere)
Taste berührt, wird die in der ETS eingestellte Aktion für die Flächenbedienung aus-
geführt (Siehe Abb. 1 a) und b)). Danach sind die Tasten für 0,5 Sekunden gesperrt.
Normale Tastenfunktion benutzen
Wird eine Taste gedrückt und innerhalb von einer Sekunde keine weitere Taste be-
rührt, wird die normale Tastenfunktion für 2 Sekunden aktiviert/bereitgestellt (Siehe
Abb. 1 c) und d)). Diese verlängert sich nach jedem Tastendruck um 2 Sekunden.
Taster Cala KNX M-T CH • Stand: 25.05.2020 • ab Version 0.1.1 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Taster Cala KNX M-T CH
Cala KNX M4-T CH:
Artikelnummern
70881 (Weiß),
70883 (Schwarz)
Bereitschaft Flächenfunktion Bereitschaft Tastenfunktion
0s 1s
Beispiele Flächenfunktion
Ausführung
Flächenfunktion
Taste Y 0,5 s Sperre
a)
Taste X
Ausführung
Flächenfunktion
b) Taste X Taste Y 0,5 s Sperre
Beispiele normale Tastenfunktion
c) Taste X
Ausführung
Funktion X
d) Taste X
Ist die Flächenfunktion in der ETS deaktiviert, lassen sich die Tasten jederzeit normal
benutzen.
1.1. Lieferumfang
• Taster im Gehäuse
• Montageaufnahme mit Schrauben
Sie benötigen zusätzlich (nicht im Lieferumfang enthalten):
• Abdeckrahmen (für Einsatz 60 x 60 mm) und Befestigungsplatte (77 mm) für
Schweizer Installations-Standard
• Einlasskasten
1.2. Technische Daten
Gehäuse Echtglas, Kunststoff
Farben • ähnlich RAL 9010 Reinweiß
• ähnlich RAL 9005 Tiefschwarz
Montage Einbau in Einlasskasten
Schutzart IP 20
Maße Gehäuse ca. 60 x 60 (B x H, mm),
Aufbautiefe ca. 10 mm
Gesamtgewicht ca. 50 g
Umgebungstempera- Betrieb -25...+80°C, Lagerung -30...+85°C
tur
Umgebungsluftfeuch- max. 95% rF, Betauung vermeiden
tigkeit
Betriebsspannung KNX-Busspannung
Busstrom max. 15 mA
Datenausgabe KNX +/- Bussteckklemme
BCU-Typ eigener Mikrocontroller
PEI-Typ 0
Gruppenadressen max. 183
Zuordnungen max. 183
Kommunikationsob- Cala KNX M1-T CH: 44
jekte Cala KNX M2-T CH: 55
Cala KNX M4-T CH: 73
Temperatur-Messbe- -25...+80°C
reich
Temperatur Auflösung 0,1°C
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
1.2.1. Genauigkeit der Messung
Messwertabweichungen durch dauerhaft vorhandene Störquellen (siehe Kapitel
Montageort) können in der ETS korrigiert werden, um die angegebene Genauigkeit
des Sensors zu erreichen (Offset).
Bei der Temperaturmessung wird die Eigenerwärmung des Gerätes durch die
Elektronik berücksichtigt. Sie wird von der Software kompensiert.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
Abb. 1
3s
Ausführung
Funktion Y
Taste Y Bereitschaft Tastenfunktion
Bereitschaft Tastenfunktion
1
