4

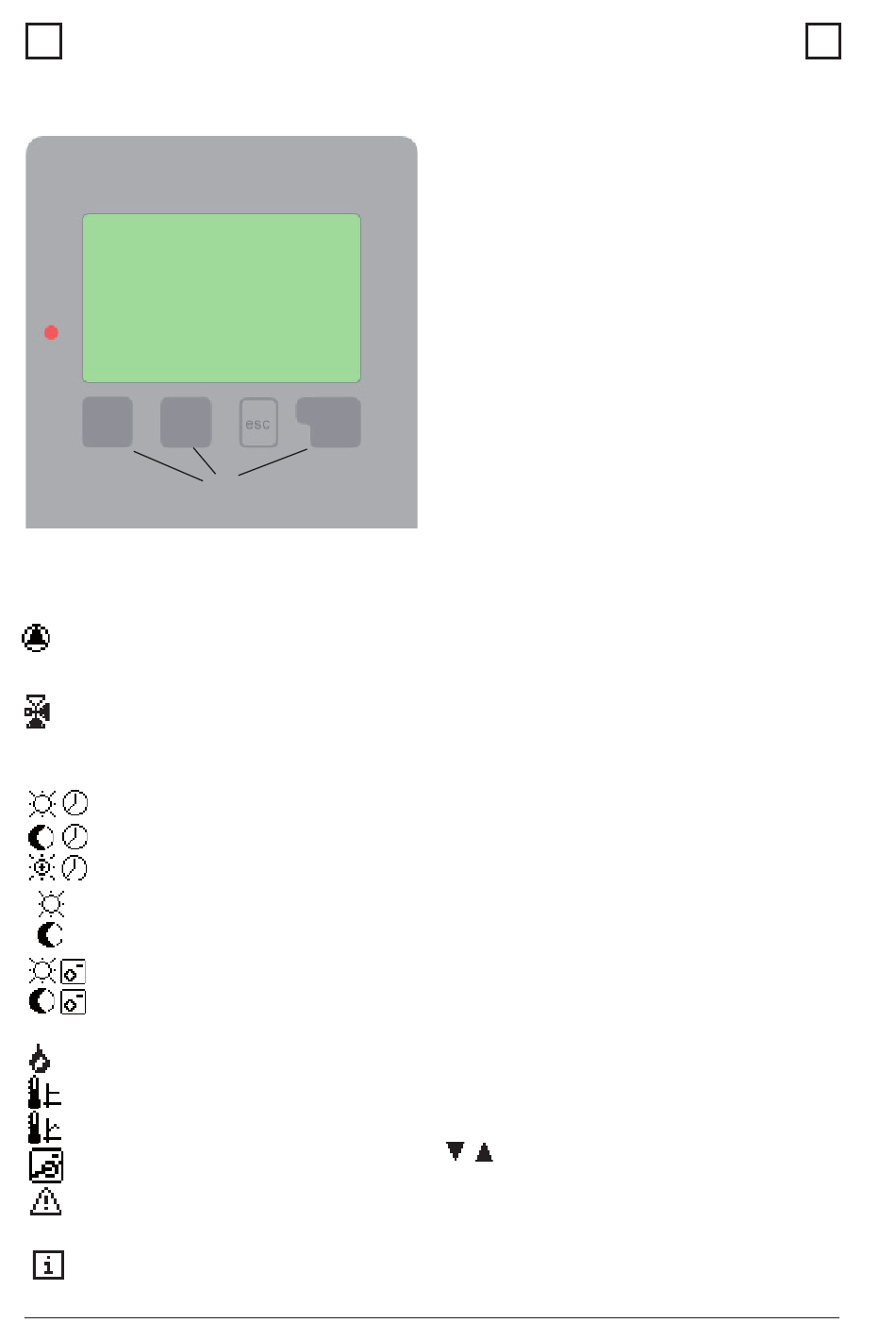

4.1 Anzeige und Eingabe
(2)
Beispiele für Displaysymbole:
Heizkreis-Pumpe
(dreht sich im Betrieb)
Heizkreis-Mischer
(beim auf/zu-fahren schwarz)
Hzk-Tagbetrieb (Zeitprogr)
Hzk-Nachtbetrieb (Zeitprogr)
Hzk-Komfortbetrieb (Zeitprogr)
Dauertagbetrieb
Dauernachtbetrieb
Dauertagbetrieb über RC21
Dauernachtbetrieb über RC21
Nachheizung aktiv
Sollwertbetrieb
Sollwertprogramm 14 Tage
Externer Thermostat aus
Warnung / Fehlermeldung
Neu vorliegende Infos
12
Bedienung
(1)
(3)
(4)
Das Display (1) mit umfangreichem
Text- und Grafi kmodus ermöglicht
Ihnen eine einfache und fast selbster-
klärende Bedienung des Reglers.
Die Leuchtdiode (2) leuchtet grün,
wenn die Heizkreispumpe eingeschal-
tet ist.
Die Leuchtdiode (2) leuchtet rot,
wenn
Betriebsart „Aus" eingestellt ist.
Die Leuchtdiode (2) blinkt schnell
rot, wenn ein Fehler vorliegt.
Die Eingaben erfolgen über 4 Taster
(3+4), denen je nach Situation unter-
schiedliche Funktionen zugeordnet
sind. Die „esc" Taste (3) wird genutzt,
um eine Eingabe abzubrechen oder
ein Menü zu verlassen. Es erfolgt ggf.
eine Sicherheitsabfrage, ob die durch-
geführten Änderungen gespeichert
werden sollen.
Die Funktion der anderen 3 Tasten
(4) wird jeweils in der Displayzeile
direkt über den Tasten erklärt, wobei
die rechte Taste in der Regel eine
Bestätigungs- und Auswahlfunktion
übernimmt.
Beispiele für Tastenfunktionen:
+/- = Werte vergrößern/verkleinern
/ = Menü runter/rauf scrollen
ja/nein = zustimmen/verneinen
Info = weiterführende Information
zurück = zur vorherigen Anzeige
ok = Auswahl bestätigen
Bestätigen = Einstellung bestätigen
