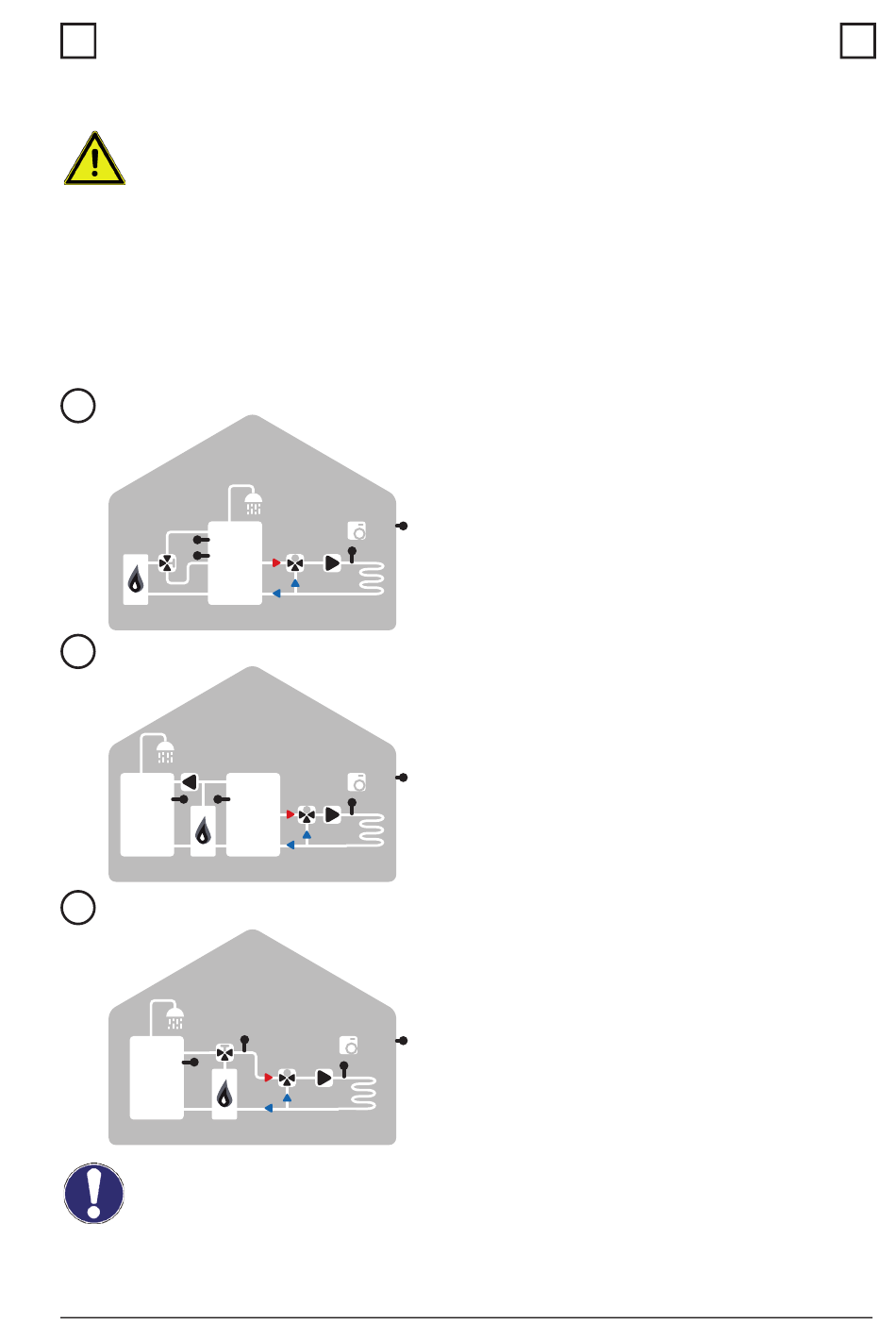

2.5 Hydraulikvarianten (Displayabbildung im Regler)
Die nachfolgende Abbildung ist nur als Prinzipschema zur Darstellung
der jeweiligen Anlagenhydraulik zu verstehen und erhebt keinen An-
spruch auf Vollständigkeit. Die Hydraulik für die Zusatzenergiequelle
Achtung
ist nicht mit aufgeführt. Der Regler ersetzt keinesfalls sicherheitstechnische
Einrichtungen. Je nach Anwendungfall sind weitere Anlagen- und Sicherheits-
komponenten wie Sperrventile, Rückschlagklappen, Sicherheitstemperaturbe-
grenzer, Verbrühungsschutz etc. vorgeschrieben und somit vorzusehen.
Gemischter Heizkreis mit Kombispeicher
1
Gemischter Heizkreis mit Puffer und Brauchwasserspeicher
2
Gemischter Heizkreis und Brauchwasserspeicher
3
Bei Heizsystemen in denen keine Brauchwasseraufheizung benötigt
oder gewünscht wird kann die Brauchwasseraufheizung einfach im
Menü 4 Betriebsart ausgeschaltet werden. Bei Heizsystemen ohne
Achtung
Heizungs-Pufferspeicher ist der Pufferfühler an geeigneter Stelle vor
dem Heizungsmischer zu montieren.
Reglerbeschreibung
M
M
M
2
