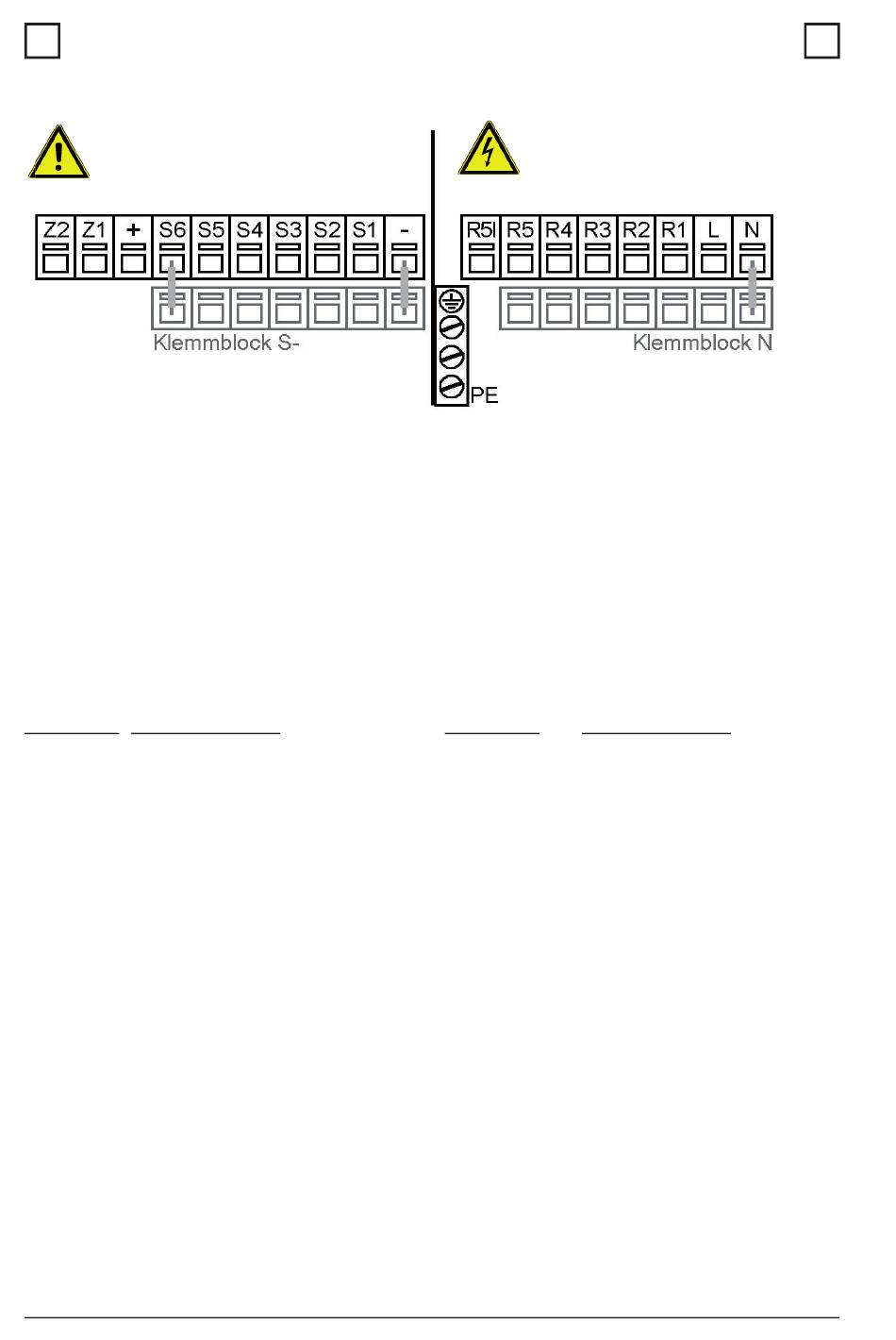

3.2.2 Elektrischer Anschluss
Linker Klemmraum nur für
Kleinspannungen von max.
12VAC/DC
Achtung
Anschluss Kleinspannungsseite:
- Temperaturfühler Klemmen S1-S6
und Klemmblock S- (Polung beliebig)
- Optionale Zusatzfunktionen
an Klemme Z1/Z2
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
-
Brücke Klemmblock S-
S1
Außen
S2
Heizkreis
S3
Brauchwasser
S4
Puffer (Kombispeicher)
S5
Raumfühler
S6
Fernversteller*
+
bleibt unbenutzt
Z1
Option / Zusatzfunktion
Z2
Option / Zusatzfunktion
Klemmblock S- für Anschluss der
Sensormassen von S1-S6 nutzen.
Die Polung der Fühler ist beliebig.
Die Fühler S3-S6 sind je nach Anwen-
dung optional anzuschließen.
* Hinweis: Beim Anschluss des Fernverstellers RC21 oder eines externen
potentialfreien Thermostates eines Fremdherstellers ist die Drahtbrücke an
S6 zu entfernen.
10
Installation
Gefahr
Anschluss Netzspannungsseite:
- Schutzleiter an dem PE Metallblock
- Neutralleiter an dem Klemmblock N
- Netzaußenleiter Klemme L
- Schaltausgänge Klemmen R1-R4
- potentialfreier Kontakt an R5/R5I
Achtung: nur für 230V verwenden!
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme:
N
L
R1
R2
R3
R4
R5
R5I
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Relais R4 und R5 sind optional an-
schließbar.
Rechter Klemmraum nur
für Netzspannungen von
230VAC 50-60Hz
Anschluss für:
Brücke Klemmblock N
Netz Außenleiter L
Heizkreispumpe
HzK Mischer auf
HzK Mischer zu
Ventil/Pumpe BW
Wärmeanforderung
Wärmeanforderung
