5.2 Montaggio dell'apparecchio

Montaggio dei
componenti laterali
180 •
È consigliabile eseguire il montaggio in due, poiché
componenti singoli di grandi dimensioni devono essere
fatti combaciare e avvitati assieme.

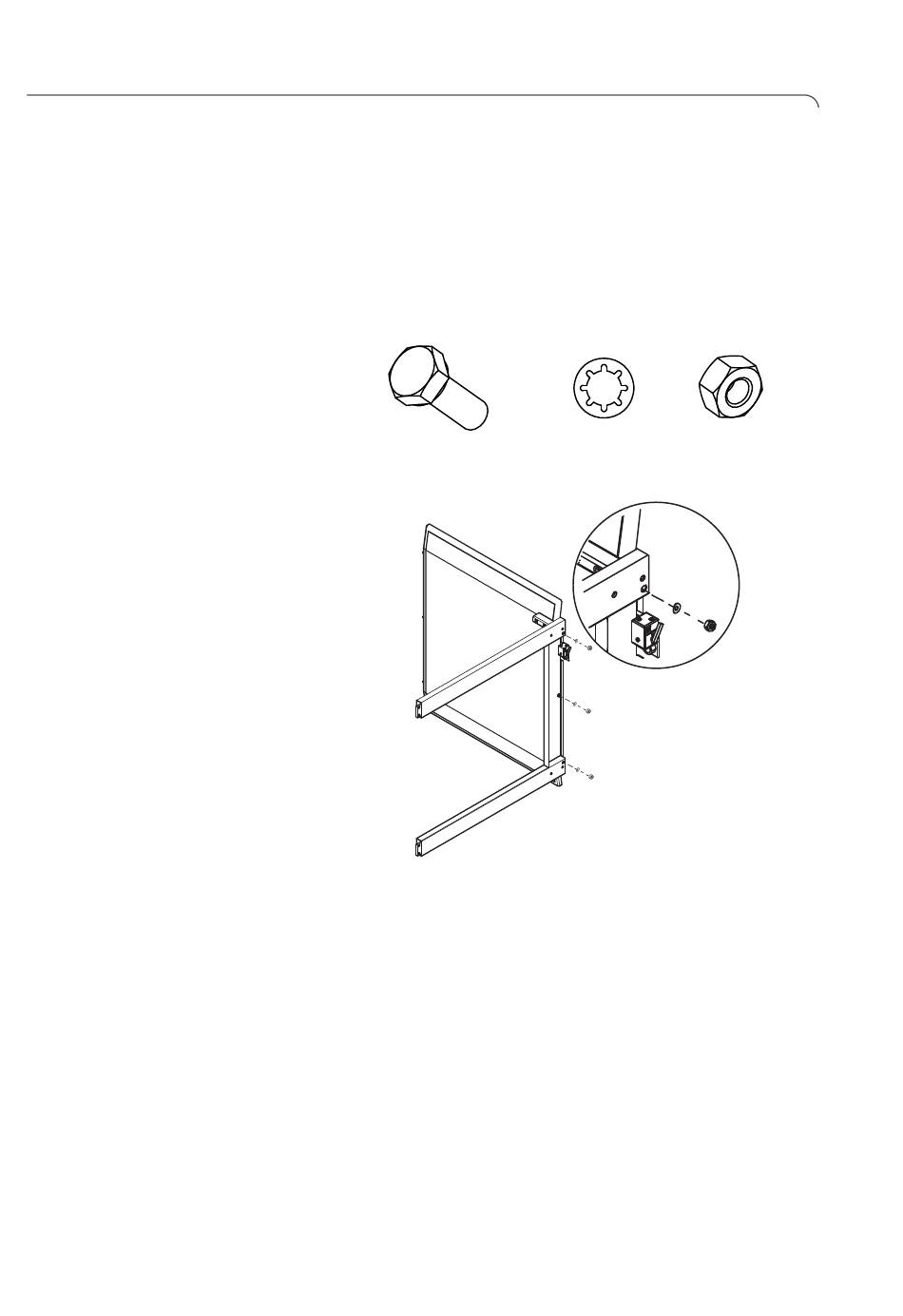

Per questa fase di montaggio sono necessari i seguenti
elementi di collegamento (montati alla piattaforma di
pesatura):
6 x M6 x 16
1. Rimuovere i dadi e le rondelle dentate su entrambi i
lati della piattaforma di pesatura.
2. Lasciare le viti nei fori.
3. Collocare la piattaforma di pesatura sul bordo
anteriore e tenerla ferma in questa posizione.
4. Posizionare il componente laterale destro sulle viti
della piattaforma di piegatura.
5. Inserire una rondella dentata e un dado per
ciascuna vite.
6. Serrare i dadi.
7. Ripetere le fasi da 4. a 6. per il componente laterale
sinistro.
6 x J 6,4 6 x M6
