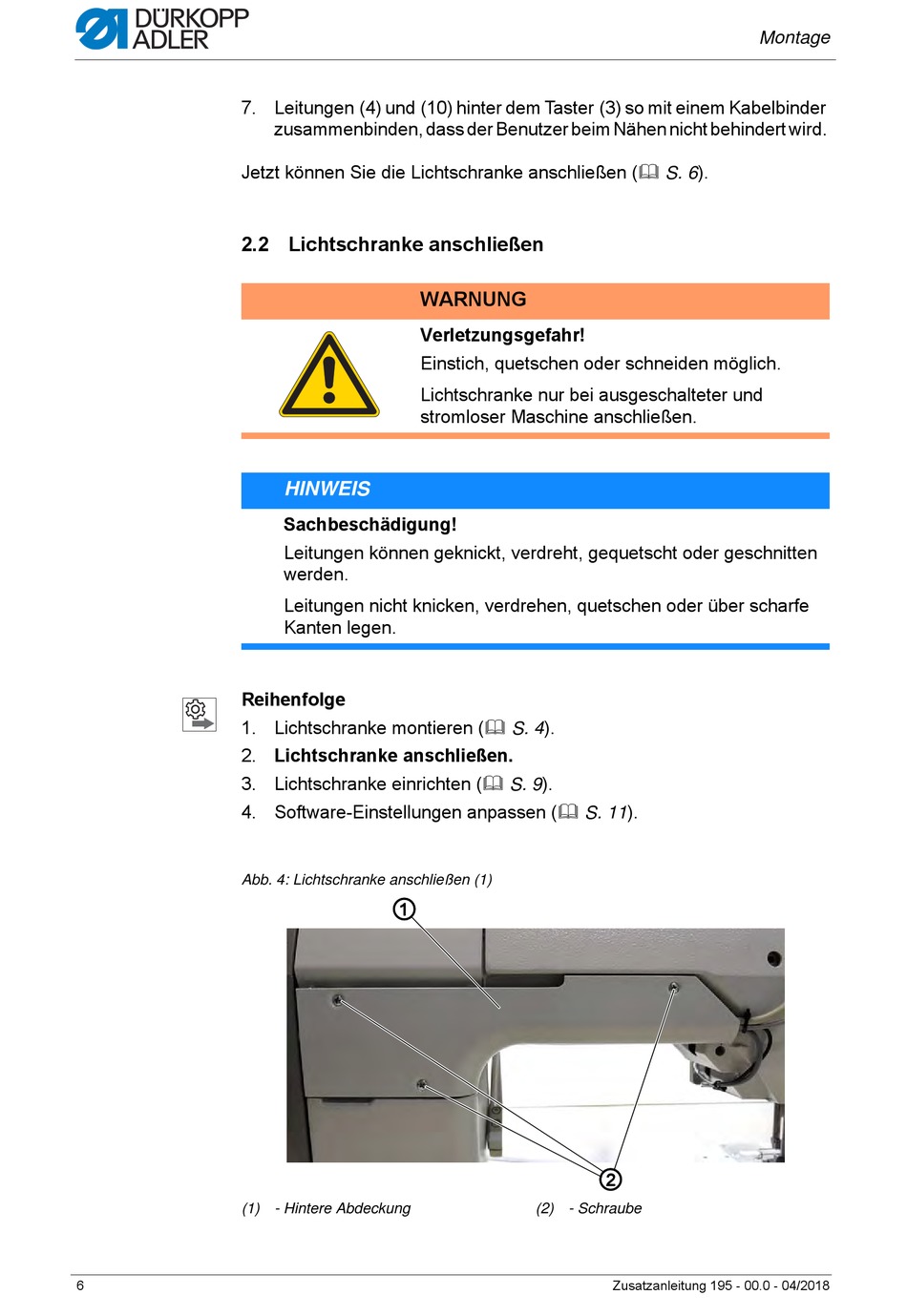

Lichtschranke Anschließen - Dürkopp Adler 195 Zusatzanleitung

7. Leitungen (4) und (10) hinter dem Taster (3) so mit einem Kabelbinder
Jetzt können Sie die Lichtschranke anschließen ( S. 6).
2.2 Lichtschranke anschließen
Reihenfolge
1. Lichtschranke montieren ( S. 4).
2. Lichtschranke anschließen.
3. Lichtschranke einrichten ( S. 9).
4. Software-Einstellungen anpassen ( S. 11).
Abb. 4: Lichtschranke anschließen (1)
(1) - Hintere Abdeckung
6
zusammenbinden, dass der Benutzer beim Nähen nicht behindert wird.
WARNUNG
Verletzungsgefahr!
Einstich, quetschen oder schneiden möglich.
Lichtschranke nur bei ausgeschalteter und
stromloser Maschine anschließen.
HINWEIS
Sachbeschädigung!
Leitungen können geknickt, verdreht, gequetscht oder geschnitten
werden.
Leitungen nicht knicken, verdrehen, quetschen oder über scharfe
Kanten legen.
①
②
(2) - Schraube
Zusatzanleitung 195 - 00.0 - 04/2018
Montage
