Montage
So montieren Sie die Lichtschranke:
1. Schrauben (1) lösen und Taster (3) abnehmen.

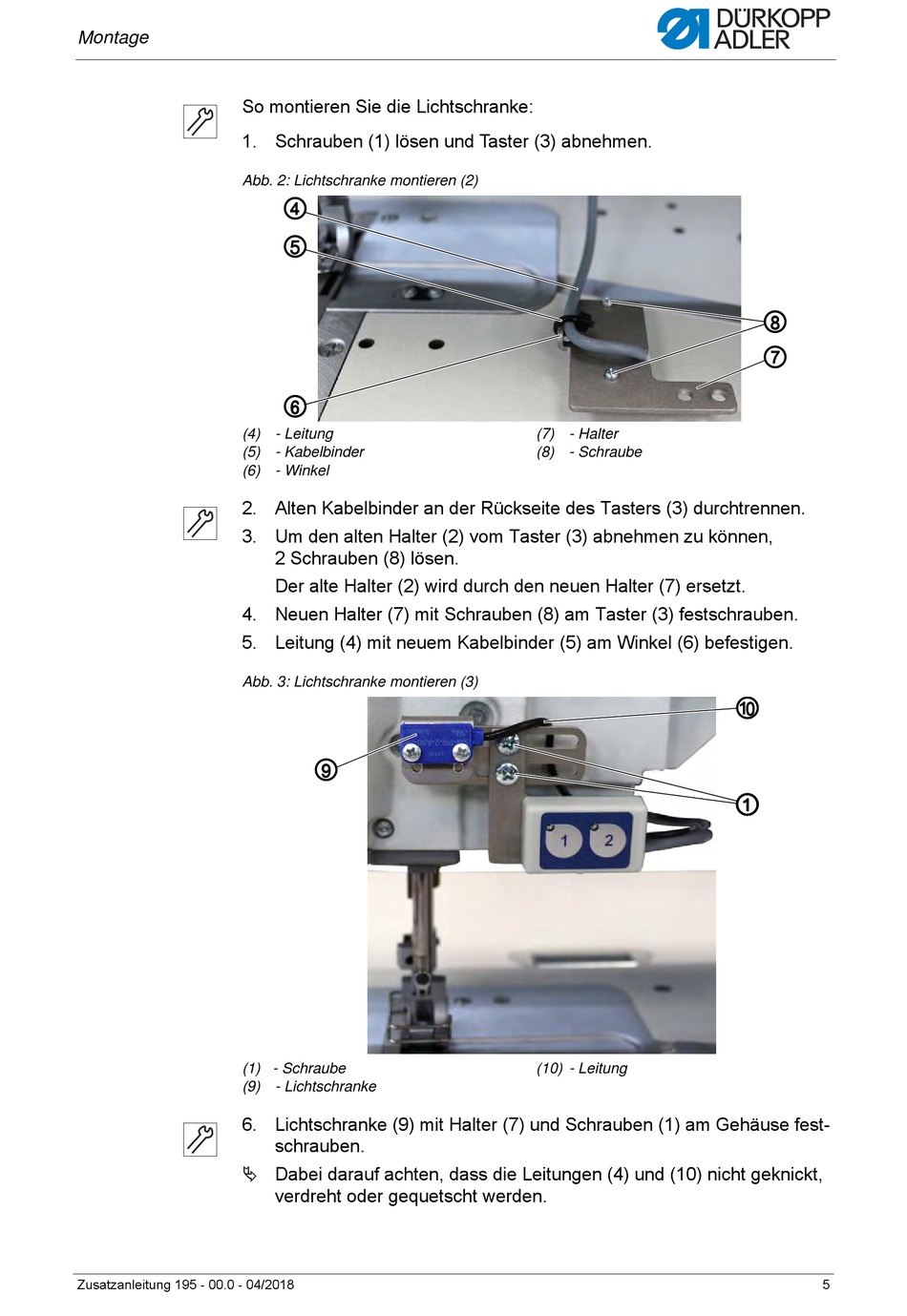

Abb. 2: Lichtschranke montieren (2)
(4) - Leitung
(5) - Kabelbinder
(6) - Winkel
2. Alten Kabelbinder an der Rückseite des Tasters (3) durchtrennen.
3. Um den alten Halter (2) vom Taster (3) abnehmen zu können,
4. Neuen Halter (7) mit Schrauben (8) am Taster (3) festschrauben.
5. Leitung (4) mit neuem Kabelbinder (5) am Winkel (6) befestigen.
Abb. 3: Lichtschranke montieren (3)
(1) - Schraube
(9) - Lichtschranke
6. Lichtschranke (9) mit Halter (7) und Schrauben (1) am Gehäuse fest-
 Dabei darauf achten, dass die Leitungen (4) und (10) nicht geknickt,
Zusatzanleitung 195 - 00.0 - 04/2018
④
⑤
⑥
2 Schrauben (8) lösen.
Der alte Halter (2) wird durch den neuen Halter (7) ersetzt.
⑨
schrauben.
verdreht oder gequetscht werden.
(7) - Halter
(8) - Schraube
(10) - Leitung
⑧
⑦
⑩
① ①
