Kapitel 1. Ec-Kanalventilatoren; Kr Ec; Typenübersicht Inlinevent; Abmessungen - Helios InlineVent KR EC Serie Montageanleitung

Montage- und Betriebsvorschrift
KAPITEL 1
EC-KANALVENTILATOREN
SCHNELLÜBERSICHT
EC-Kanalventilatoren – InlineVent
1.0 Typenübersicht InlineVent

KR EC ...

SKR EC ...
1.1

Abmessungen

Baureihe KR EC ...
Maße in mm
A
KRW EC 180... 343
KRW EC 225... 443
KRW EC 315... 543
KRW EC 355... 643
KRW EC 400... 643
KRD EC 450... 743
KRD EC 500... 843
KRD EC 560... 1043
Baureihe SKR EC ...
Maße in mm
A
SKRW EC 315... 608
SKRW EC 355... 708
SKRW EC 400... 708
SKRD EC 355... 708
SKRD EC 400... 708
SKRD EC 450... 808
SKRD EC 500...
908
SKRD EC 560... 1108
®
KR EC ... / SKR EC ...
®
KR EC ... und SKR EC ...
EC-Kanalventilatoren KR EC ...
mit rückwärts gekrümmtem Radiallaufrad und
ausschwenkbarer Motor-Laufradeinheit
Baureihen
KRW EC 180/30/15
KRW EC 225/40/20
KRW EC 315/50/25
KRW EC 355/60/30
KRW EC 400/60/35
KRD EC 450/70/40
KRD EC 500/80/50
KRD EC 560/100/50
EC-Kanalventilatoren SKR EC ...
Schallgedämpfte Baureihe mit Schalldämmummantelung
aus Mineralfaserplatten. Mit rückwärts gekrümmtem
Radiallaufrad und ausschwenkbarer Motor-Laufradeinheit
Baureihen
SKRW EC 315/50/25
SKRW EC 355/60/30
SKRW EC 400/60/35
SKRD EC 355/60/30
SKRD EC 400/70/40
SKRD EC 450/70/40 A
SKRD EC 450/70/40 B
SKRD EC 500/80/50 A
SKRD EC 500/80/50 B
SKRD EC 560/100/50

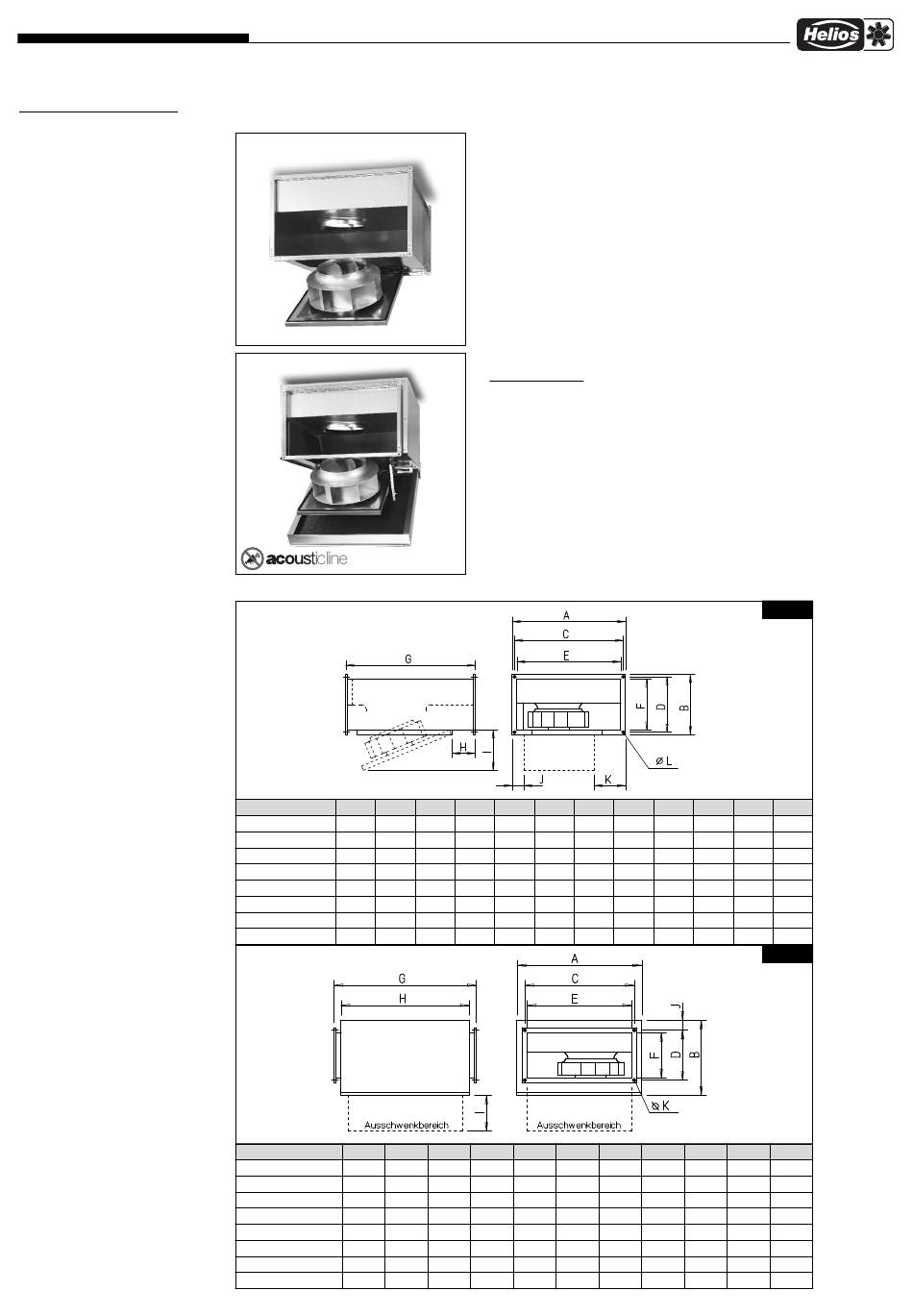

*Ausschwenkmaß
B C D E F
193 322 172 300 150
243 422 222 400 200
292 522 272 500 250
343 622 322 600 300
393 622 372 600 350
443 722 422 700 400
544 822 522 800 500
544 1022 522 1000 500
B C D E
410 522 272 500
457 622 322 600
507 622 372 600
457 622 322 600
507 622 372 600
561 722 422 700
675 822 522 800
692 1022 522 1000
1
Best.Nr. 8168
Best.Nr. 8169
Best.Nr. 8170
Best.Nr. 8171
Best.Nr. 8172
Best.Nr. 8173
Best.Nr. 8174
Best.Nr. 8175
Best.Nr. 8182
Best.Nr. 8176
Best.Nr. 8177
Best.Nr. 8296
Best.Nr. 8297
Best.Nr. 8178
Best.Nr. 8298
Best.Nr. 8299
Best.Nr. 8179
Best.Nr. 8180
G H I* J
375 90 255 21
502 158 315 17
532 50 455 36
642 33 567 32
717 73 602 31
787 38 717 19
912 34 842 24
1017 33 947 25
F G H I
250 744 658 638
300 849 763 743
350 849 763 743
300 849 763 743
350 849 763 743
400 994 908 888
500 1110 1033 1013
500 1214 1137 1118
Abb.1
K øL
72 ø9
117 ø9
126 ø9
172 ø9
131 ø9
139 ø9
174 ø9
272 ø9
Abb.2
J øK
41 ø9
41 ø9
41 ø9
41 ø9
41 ø9
41 ø9
41 ø9
41 ø9
