Montage- und Betriebsvorschrift
Baureihen
KRD EC 450/70/40
KRD EC 500/80/50
KRD EC 560/100/50
SKRD EC 355/60/30
SKRD EC 400/60/35
SKRD EC 450/70/40..
SKRD EC 500/80/50..
SKRD EC 560/100/50
EC-Kanalventilatoren – InlineVent
Abb.5
EC-Motor
10k Potentiometer
bauseits zu stellen bzw.
0-10V Signal von z.B.
PU/A 10 Art.Nr. 1734/1735
oder EUR EC Art. Nr. 1347
85211 001 SS-1005 04.07.12

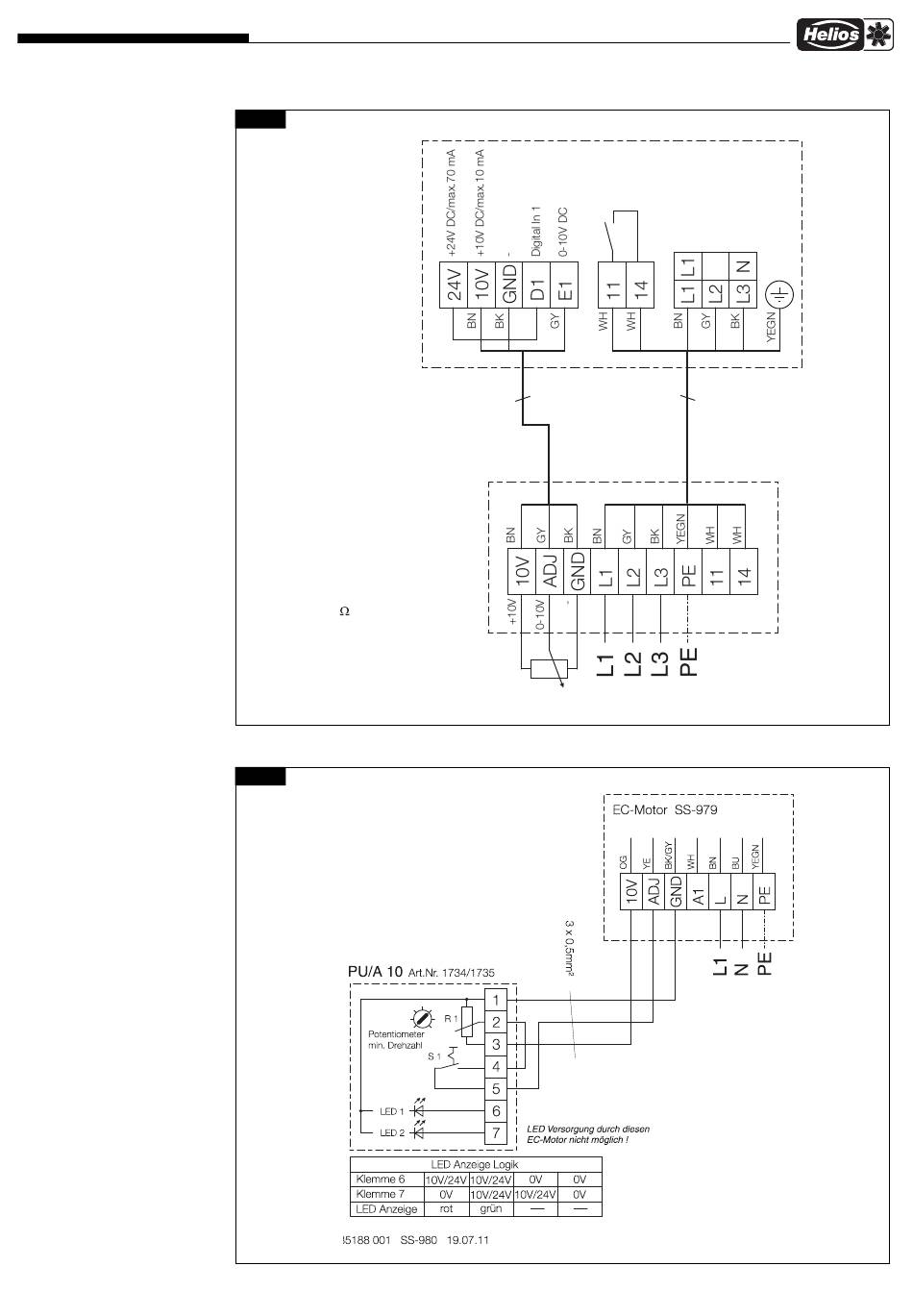

5.2 Anschlusspläne mit PU/A und EUR EC
Abb.6
®
KR EC ... / SKR EC ...
3
Klemmkasten
7
250V~/2A
6
SS-1005
SS-980
